Oписание

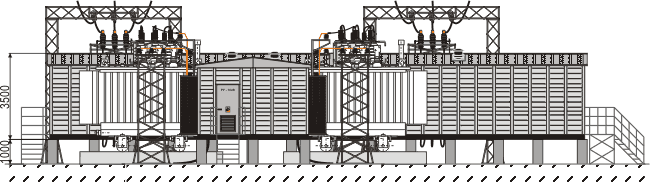

Вид спереди
Вид спереди

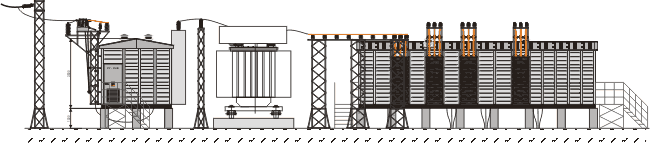

Вид слева

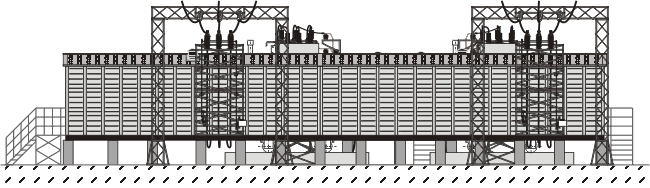

Вид сзади
Вид слева
Вид слева

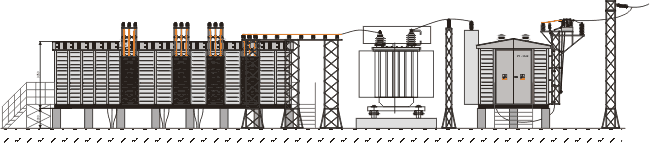

Вид справа
Вид справа

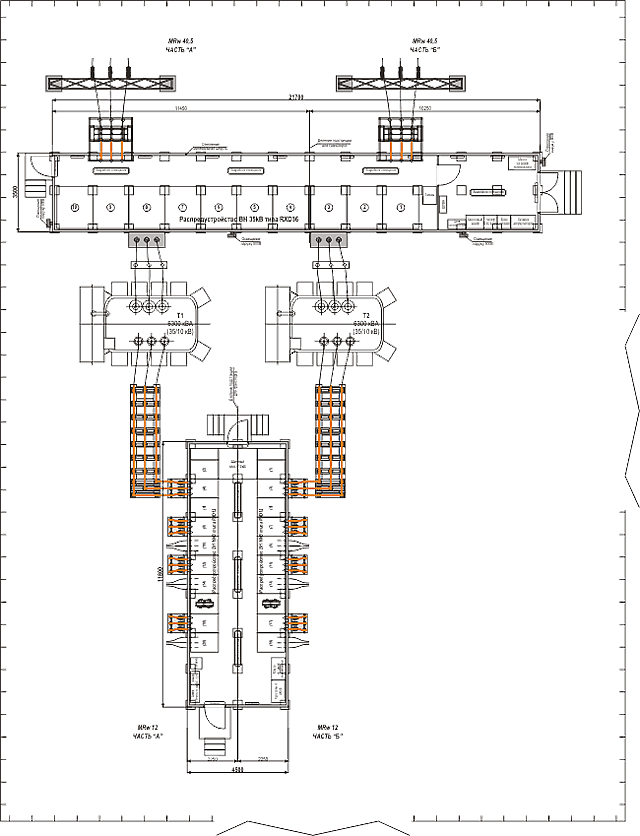

Вид сверху

Подстанции типа MRw 40,5 / MRw 12
Подстанции типа MRw 40,5 / MRw 12

Cхема

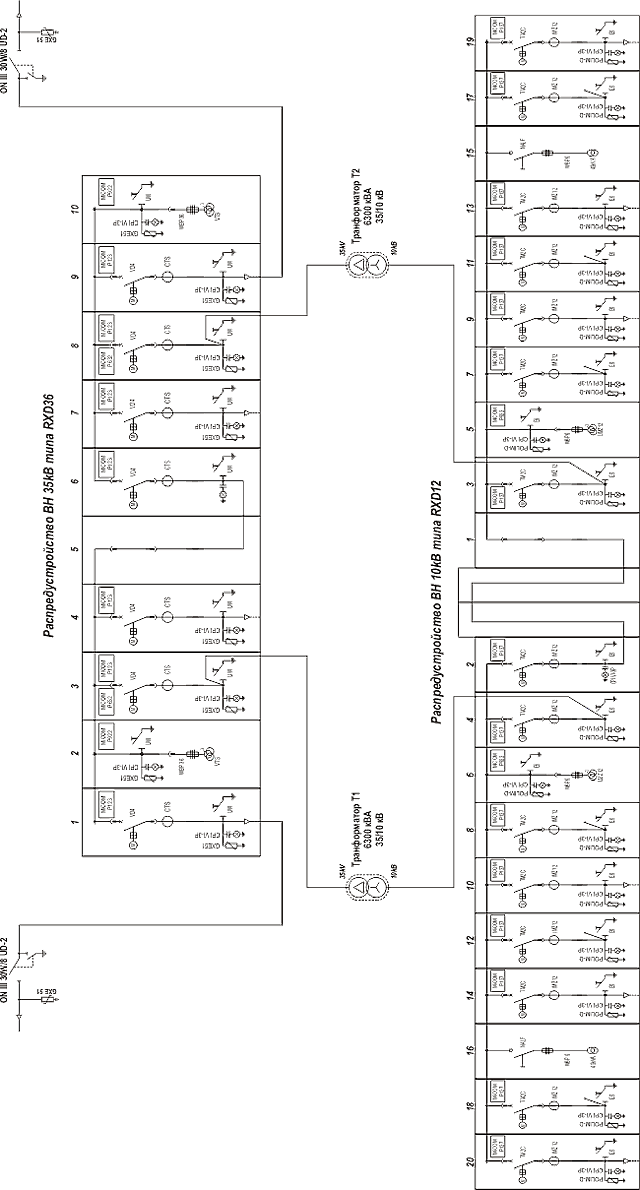

Схема подстанции
Схема подстанции типа MRw 40, / MRw 12

Параметры

Основные технические параметры
    Распредустройства
ВН   НН
UN - Номинальное напряжение 10 кВ   35 кВ
IN - Номинальный длительный ток 1000 A   630 A
IN1s - Номинальный ток К.З. 1-сек. 25 кA   25 кA
INsz - Номинальный максимальный ток К.З. 63 кA   63 кA
f - Номинальная частота   50 Гц
Степень защиты   IP 43

Подcтанции обладают Сертификатами аккредитованных единиц: Института Электротехники в Варшаве, Объединения Предприятий Исследовательских Центров высоковольтных устройств ЭНЕРГОСЕРТ в Москве, Государственного Производственного Объединения Электроэнергетики БЕЛЭНЕРГО в Миньске и Института Строительной Техники в Варшаве.



Мощность
трансформатора
[кВА]
Номинальное напряжение трансформатора
6 кВ 10 кВ 15 кВ 20 кВ 35 кВ 6 кВ 10 кВ 15 кВ 20 кВ 35 кВ 0,4 кВ
Номинальный ток вставки предохранителя [A] Номинальный ток трансформатора [A]
40 - 6,3 6,3 6,3 - - 2,3 1,5 1,15 - 57,7
63 - 10 6,3 6,3 - - 3,6 2,4 1,8 - 90,9
100 20 16 10 10 6,3 9,6 5,8 3,8 2,9 1,6 144,3
160 31,5 20 16 10 6,3 15,4 9,2 6,2 4,6 2,6 230,9
250 50/63 31,5 20 16 10 24,1 14,4 9,6 7,2 4,1 360,8
400 80 50 31,5 25 16 38,5 23,1 15,4 11,5 6,6 577,4
630 125 80 50/63 40 25 60,6 36,4 24,2 18,2 10,4 909,3
800 - 120 63 40/50 31,5 - 46,2 30,8 23,1 13,2 1155
1000 - 125 63/80 50/63 40 - 57,7 38,5 28,9 16,5 1443
