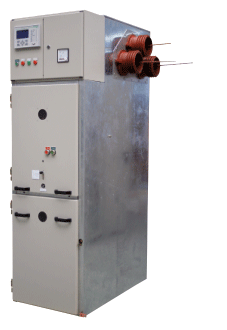

Распределительное устройство ВН типа Rotoblok RCW

Введение

Введение

Ячейки с выдвижными выключателями среднего напряжения, предназначенные для приема и распределения электроэнергии трехфазного переменного тока частотой 50 Гц, при номинальном напряжении до 24 кВ, в токораспределительных промышленных и производственных сетях. Распределительные устройства сконфигурированы из отдельных типовых ячеек с дифференцированной оснасткой. Система блокировок препятствует ошибочным соединительным операциям и открытию двери распределительной ячейки перед отключением напряжения и замыкания заземляющего выключателя. Ячейки с выдвижными выключателями среднего напряжения совместимы с разъединительными ячейками типа Rotoblok, а также с ячейками распределительного устройства Rotoblok со стационарными выключателями.

Соответствие нормам

Соответствие нормам

Ячейки с выдвижными выключателями среднего напряжения соответствует требованиям следующих норм:

    PN-EN 60694:2004 – Общие положения, касающиеся стандартов высоковольтной распределительной и управляющей аппаратуры;
    PN-EN 62271-200:2007 – Высоковольтная распределительная и управляющая аппаратура
    - Часть 200: Распределительные устройства переменного тока в металлических кожухах на номинальное напряжение более 1 кВ до 52 кВ включительно;
    PN-E-05115:2002 - Силовые установки и проводка переменного тока напряжением более 1 кВ.

Rotoblok RCW-ячейки с выдвижными выключателями среднего напряжения имеют сертификат Института электротехники.

Основные технические характеристики

Основные технические характеристики

Основные технические характеристики
Номинальное напряжение сети 15 кВ   20 кВ
Максимальное напряжение устройств 17,5 кВ   24 кВ
Номинальная частота / Количество фаз   50 Гц / 3
Номинальное выдерживаемое кратковременное напряжение сетевой частоты 42 кВ/48 кВ   50 кВ / 60 кВ
Номинальное выдерживаемое напряжение удара молнии 1.2/50 µs 95 кВ/110 кВ   125 кВ/145 кВ
Номинальный непрерывный ток   1250 кВ
Номинальный кратковременный выдерживаемый ток   25 кA (3s)
Номинальный пиковый выдерживаемый ток   63 кA
Класс стойкости к внутреннему дуговому замыканию IAC 16 кA(1s) / 25кA (0,5s)
Степень защиты   IP 4X
линейная ячейка с измерением напряжения

линейная ячейка с измерением напряжения

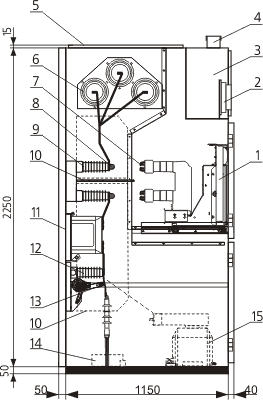

Боковое сечение и габариты

Боковое сечение и габариты:
Боковое сечение и габариты:
1. Выдвижной выключатель
2. Защитный блок
3. Отсек вспомогательных цепей
4. Кабельный лоток вспомогательных цепей
5. Клапан безопасности
6. Проходной изолятор
7. Контакт типа тюльпан
8. Контакт неподвижный
9. Опорный изолятор
10. Изоляционная перегородка
11. Измерительный трансформатор тока
12. Емкостный делитель напряжения
13. Заземляющий выключатель
14. Измерительный трансформатор замыкания на землю (опция)
15. Измерительный трансформатор напряжения (опция)

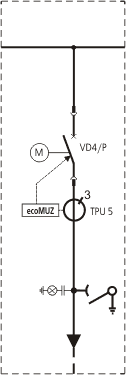

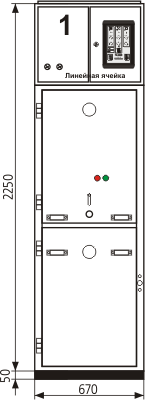

RCW1 - линейная ячейка 17.5 кВ

Электрическая схема Вид спереди
RCW1
(линейная ячейка 17.5 кВ)
Электрическая схема Вид спереди
1. Выдвижной выключатель
2. Защитный блок
3. Отсек вспомогательных цепей
4. Кабельный лоток вспомогательных цепей
5. Клапан безопасности
6. Проходной изолятор
7. Контакт типа тюльпан
8. Контакт неподвижный
9. Опорный изолятор
10. Изоляционная перегородка
11. Измерительный трансформатор тока
12. Емкостный делитель напряжения
13. Заземляющий выключатель
14. Измерительный трансформатор замыкания на землю (опция)
15. Измерительный трансформатор напряжения (опция)

RCW2 - линейная ячейка 17.5 кВ с измерением напряжения

Электрическая схема Вид спереди
RCW2
(линейная ячейка 17.5 кВ с измерением напряжения)
Электрическая схема Вид спереди
1. Выдвижной выключатель
2. Защитный блок
3. Отсек вспомогательных цепей
4. Кабельный лоток вспомогательных цепей
5. Клапан безопасности
6. Проходной изолятор
7. Контакт типа тюльпан
8. Контакт неподвижный
9. Опорный изолятор
10. Изоляционная перегородка
11. Измерительный трансформатор тока
12. Емкостный делитель напряжения
13. Заземляющий выключатель
14. Измерительный трансформатор замыкания на землю (опция)
15. Измерительный трансформатор напряжения (опция)

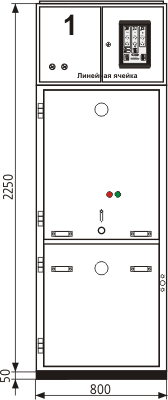

RCW3 - линейная ячейка 24 кВ

Электрическая схема Вид спереди
RCW3
(линейная ячейка 24 кВ)
Электрическая схема Вид спереди
1. Выдвижной выключатель
2. Защитный блок
3. Отсек вспомогательных цепей
4. Кабельный лоток вспомогательных цепей
5. Клапан безопасности
6. Проходной изолятор
7. Контакт типа тюльпан
8. Контакт неподвижный
9. Опорный изолятор
10. Изоляционная перегородка
11. Измерительный трансформатор тока
12. Емкостный делитель напряжения
13. Заземляющий выключатель
14. Измерительный трансформатор замыкания на землю (опция)
15. Измерительный трансформатор напряжения (опция)

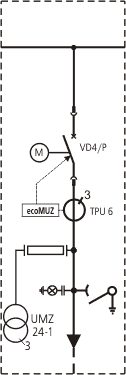

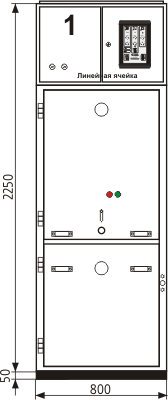

RCW4 - линейная ячейка 24 кВ с измерением напряжения

Электрическая схема Вид спереди
RCW4
(линейная ячейка 24 кВ с измерением напряжения)
Электрическая схема Вид спереди
1. Выдвижной выключатель
2. Защитный блок
3. Отсек вспомогательных цепей
4. Кабельный лоток вспомогательных цепей
5. Клапан безопасности
6. Проходной изолятор
7. Контакт типа тюльпан
8. Контакт неподвижный
9. Опорный изолятор
10. Изоляционная перегородка
11. Измерительный трансформатор тока
12. Емкостный делитель напряжения
13. Емкостный делитель напряжения
14. Измерительный трансформатор замыкания на землю (опция)
15. Измерительный трансформатор напряжения (опция)
