Oписание

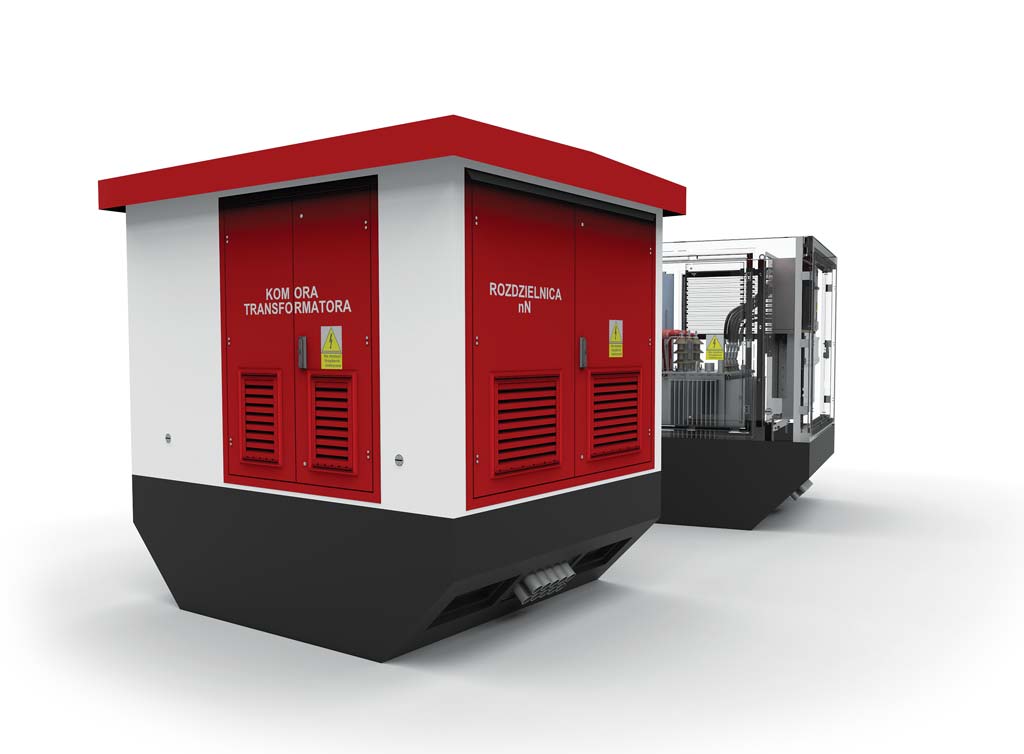

Блочные трансформаторная подстанция в бетонном корпусе наружного обслуживания, предназначена для свободно стоящей установки и приспособлена для работы с кабельной или кабельно-воздушной сетью высокого напряжения кольцевой или лучевой системы а также кабельной сетью низкого напряжения. Служат для электроснабжения потребителей общественного пользования, а в частности для питания:
- жилищных районов в городах,
- парков и мест отдыха,
- пригородных поселков и деревни ,
- строительных площадок,
- промышленных предприятий и ремесленных мастерских.
Подстанции привозятся на место монтажа полностью укомплектованными. После установки требуется только подключить кабели ВН, НН, смонтировать заземление,а также установить и подключить трансформаторы.

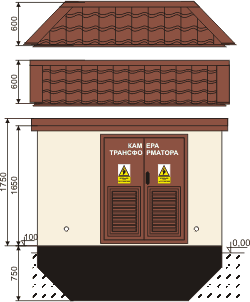

Вид спереди |

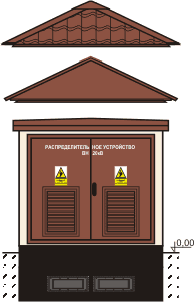

Вид слева |

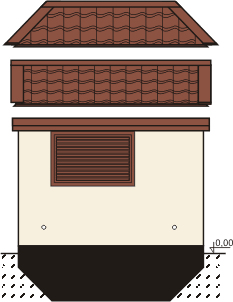

Вид сзади |
Oснащение

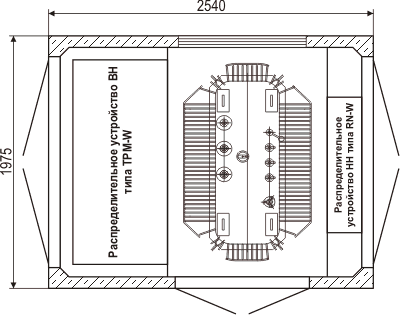

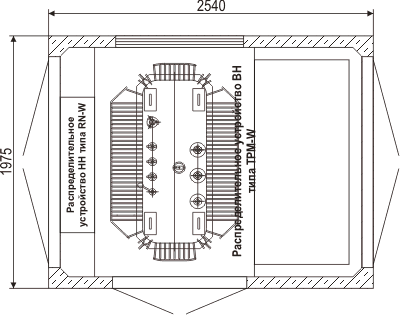

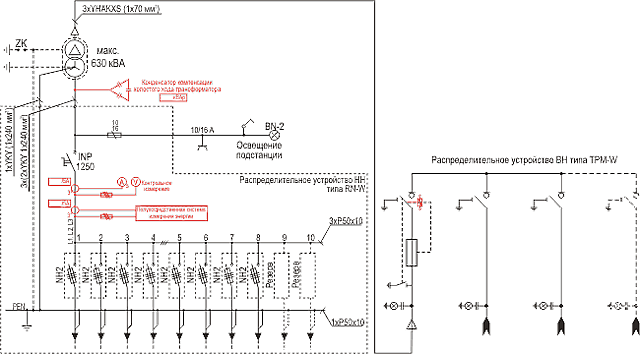

Вариант-1, 2 | |||
Тип | Макс. кол-во ячеек ВН (выходов НН) |
||
РУ НН | Стандартное исполнение | TPM-W | 4 |
РУ НН | Стандартное исполнение | RN-W | 10 |
Нестандартное исполнение | RN-W | 15 | |
Макс. мощность трансформатора - 630 кВА | |||
Вес | |||
Macca: | |||
- фундамент | 4800 кг | ||
- корпус | 1800 кг | ||
крыша: | |||
- бетонная | 1800 кг | ||
- металлическая | 300 кг | ||
Полезная площадь: | 4,15 м2 | ||
Внимание: Красным цветом обозначено добавочное оснащение подстанции. |
Параметры
Основные технические параметры | ||||
Распредустройства | ||||
ВН | НН | |||
UN - | Номинальное напряжение | 24 кВ | 400 В | |
IN - | Номинальный длительный ток | 400 / 630 A | 1250 A | |
IN1s - | Номинальный ток К.З. 1-сек. | 16 кA | 16 / 20 кA | |
INsz - | Номинальный максимальный ток К.З. | 40 кA | 35 / 40 кA |
|
f - | Номинальная частота | 50 Гц | ||
SN - | Максимальная мощность трансформатора | 630 кВА | ||
Степень защиты | IP 43 |
Первым этапом установки подстанции является выполнение в земле выемки согласно нижеуказанному рисунку. В выемке надо сделать заземляющий контур и подключить к нему заземляющие провода, которые будут подключены к подстанции.
Под подстанцией надо сделать песчано-гравийный балласт толщиной в 200 мм. Надо обратить особенное внимание, чтобы поверхность балласта была выровнена.
На подготовленное таким способом место надо: уставить главный блок подстанции, сверху вставить трансформатор (устанавливая его на шинах), установить крышу.
В случае инсталляции подстанции на влажных грунтах предлагается дополнительно защитить фундамент антивлажной изоляцией. Дополнительно вокруг подстанции надо выполнить систему правильно действующих осушающих фильтров.
Подстанция может быть также установлена на территории III и IV категории влияния рудничной эксплуатации, что подтверждено мнением специалиста по конструктивно-строительной области.
В таком случае, условием правильной работы фундамента является изготовление дополнительного скользащего слоя, выполненного из 2 слоев беспесочного рубероида, уложенного на 100 мм слое тощего бетона в виде плиты, а также подготовка упругой подушки с 500 мм слоем песка, под целой основой (в виде материка или насыпного грунта)
Мощность трансформатора [кВА] |
Номинальное напряжение трансформатора | ||||||||||
6 кВ | 10 кВ | 15 кВ | 20 кВ | 35 кВ | 6 кВ | 10 кВ | 15 кВ | 20 кВ | 35 кВ | 0,4 кВ | |
Номинальный ток вставки предохранителя [A] | Номинальный ток трансформатора [A] | ||||||||||
40 | - | 6,3 | 6,3 | 6,3 | - | - | 2,3 | 1,5 | 1,15 | - | 57,7 |
63 | - | 10 | 6,3 | 6,3 | - | - | 3,6 | 2,4 | 1,8 | - | 90,9 |
100 | 20 | 16 | 10 | 10 | 6,3 | 9,6 | 5,8 | 3,8 | 2,9 | 1,6 | 144,3 |
160 | 31,5 | 20 | 16 | 10 | 6,3 | 15,4 | 9,2 | 6,2 | 4,6 | 2,6 | 230,9 |
250 | 50/63 | 31,5 | 20 | 16 | 10 | 24,1 | 14,4 | 9,6 | 7,2 | 4,1 | 360,8 |
400 | 80 | 50 | 31,5 | 25 | 16 | 38,5 | 23,1 | 15,4 | 11,5 | 6,6 | 577,4 |
630 | 125 | 80 | 50/63 | 40 | 25 | 60,6 | 36,4 | 24,2 | 18,2 | 10,4 | 909,3 |
800 | - | 120 | 63 | 40/50 | 31,5 | - | 46,2 | 30,8 | 23,1 | 13,2 | 1155 |
1000 | - | 125 | 63/80 | 50/63 | 40 | - | 57,7 | 38,5 | 28,9 | 16,5 | 1443 |
