Применение

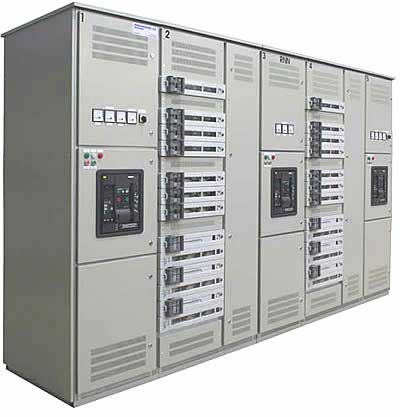

ZMR d

Распределительные устройства системы ZMR предназначены для распределения электроэнергии, управления и защиты электрооборудования от последствий коротких замыканий и перенапряжений. Могут быть использованы как главное распредутройство, так и отдельное или маневренно-контактное.

Общая характеристика

Общая характеристика распределительного устройства. Распределительные устройства системы ZMR предназначены для распределения электроэнергии, управления и защиты электрооборудования от последствий коротких замыканий и перенапряжений. Могут быть использованы как главное распредутройство, так и отдельное или маневренно-контактное.. Обеспечивают пользователям высокий уровень безопасности и комфорт при обслуживании. Данный каталог содержит информацию и технические характеристики серии низковольтных распределительных устройств, которые могут быть изготовлены в системе ZMR. Основные особенности системы ZMR это модульная конструкция, компактность, открытость на потребности клиентов, высокая эластичность в конфигурации блоков. Преимущества системы ZMR:

  • безопасность и простота обслуживания,
  • возможность быстрой модификации (перестройка и расширение), что позволяет легко приспосабливать устройство к изменяющимся потребностям,
  • четкое пространственно - функциональное разделение,
  • компактная конструкция, позволяющая оптимально использовать пространство,
  • высокая степень надежности,
  • главные сборные шины расположены в задней части устройства, что позволяет выводить вводные и отходящие кабели как вниз, так и вверх,
  • применение выдвижных элементов обеспечивает высокий уровень защиты персонала, а также быструю замену составов питания без необходимости отключения всего распределительного устройства,
  • простота обслуживания и консервации,
  • возможность размещения в ячейке (шкафу), различных функциональных блоков,
  • возможность одновременного применения в шкафу выдвижных, (втычных) и стационарных функциональных блоков,
  • возможность использования разъединителей с предохранителями, расположенных горизонтально, в виде подвижных элементов.

Представленные в каталоге наиболее часто используемые шкафы и функциональные блоки могут быть дополнены другими элементами в соответствии с потребностями клиентами. Устройства распределения и управления, выполненные в системе ZMR, это оборудование, проверенное в полном объеме типовых испытаний (TTA), соответствующее норме PN-EN 60439-1, каждое изделие (распределительное устройство) проходит испытания.

Технические данные

Номинальное напряжение изоляции:
главных цепей
690 B, 1000 B
вспомогательных цепей
до 500 B
Номинальное коммутационное напряжение 400 B, 525 B, 690 B
Номинальная частота 50Гц, 60Гц
Номинальный длительный ток:
главных сборных шин
630 A, 1000 A, 1600 A, 2500 A, 3200 A, 4000 A
вертикальных сборных шин отходящих линий шкафов
400 - 2500 A
отходящих линий блоков
6.....3200 A
Номинальный ток 1-секундный выдерживаемый:
главных сборных шин
до 85 кA
вертикальных сборных шин отходящих линий шкафов
до 60 кA
Номинальный пиковый ток:
главных сборных шин
до 187 кA
вертикальных сборных шин отходящих линий шкафов
до 132кA
Степень защиты согласно (IEC)EN 60 529 IP20, IP40, IP41, IP42
Условия эксплуатации согласно (IEC)EN 60 439-1 нормальные
температура окружающей среды мин./макс.
-5 / +40°C
относительная влажность
дo 50% (при темп. 40°C)
высота установки
дo 1000 м над уровнем моря
aтмосфера в месте установки
do 1000 m npm
atmosfera w miejscu zainstalowania
не должна содержать химически активных паров, газов, пыли
Стойкость к воздействию внутренней дуги до 65кA / 0,3 c

Конструкция распределительного устройства

Конструкционные элементы изготавливаются или из стальных гальванически оцинкованных листов, или же поддаются гальваническому цинкованию. Несущая конструкция шкафа (каркас) изготовлена из перфорированного тонкостенного металлического профиля (полузамкнутого швеллера) с размерами 50x25 мм, катанного из стальной ленты. Размер перфорации составляет 25 мм. Металлические профили соединены между собой при помощи угловых соединителей. В зависимости от назначения и функции шкафа, несущая конструкция может быть укомплектована дополнительными горизонтальными и вертикальными элементами из металлического профиля, соединенными прямыми или угловыми соединителями.

Внутреннее деление шкафов

Шкаф распределительного устройства состоит из следующих отсеков:

  • аппаратного, в котором располагается оснащение блоков,
  • шинного – области в задней части шкафа для сборных шин,
  • присоединений – отсек с правой стороны шкафа в нижней или в верхней части, где находятся зажимы присоединений функциональных блоков, а также подведенные к ним силовые кабели и кабели управления, присоединения шинных мостов.

Боковым отсеком присоединений оборудуются только шкафы шириной 800 и 1000 мм.
Отсеки, функциональные блоки и шкафы отделены друг от друга перегородками. Внутреннее деление распределительного устройства может быть до 4b класса.
В верхней передней части расположен лоток для укладки кольцевых проводов с возможностью установки на нем модульной аппаратуры.

Наружные корпуса

Наружные корпуса и двери изготовлены из стального листа толщиной 1.5 мм, окрашены стандартно порошковой краской цвета RAL 7032.
Угол открытия двери около 115°. В задней части шкафа могут быть двери, плоские кожухи из оцинкованного стального листа или гнутые окрашенные кожухи.

Полные габаритные размеры шкафов

Полные размеры шкафов распределительного устройства в зависимости от конструкции составляют:

  • полная высота дополнительно 2 мм на верхний кожух, 60 мм на транспортировочные ручки по краям и 38 мм на несущую раму,
  • полная ширина дополнительно по 20 мм на боковые левый и правый кожухи, устанавливаемые на крайних шкафах распределительного устройства,
  • полная глубина дополнительно 20 мм на двери (25 мм в области замков) и 20 мм или 2 мм на задний кожух в зависимости от его типа (загнутый или плоский).
Размеры конструкции
Рис. Размеры конструкции
Budowa rozdzielnicy niskiego napięcia typu ZMR - rysunek
W (мм)
S (мм)
G (мм)
2200 400 600
800
1000
600 600
800
1000
800 600
800
1000
1000 600
800
1000

Ошиновка

Главные

Все шины и шинные соединения изготовлены из меди.

Главные сборные шины

Есть два варианта расположения главных сборных шин:

  1. Сборные шины расположенные в заднeй части шкафа
  2. Сборные шины расположенные в верхней части шкафа

Сборные шины расположенные в заднeй части шкафа

Главные сборные фазные шины распределительного устройства (GS), расположенные в шинном отсеке в задней части устройства, могут состоять из одной, двух, трех либо четырех трехфазных токоведущих линий в представленной ниже конфигурации. Они делятся на участки в соответствии с разделением распределительного устройства на транспортные узлы.
Главные шины нулевая N и защитная PE для 5-проводной линии или защитно-нулевая PEN для 4-проводной линии расположены впереди в нижней части шкафов вдоль фронтальной стороны распределительного устройства и разделяются также, как и фазные.

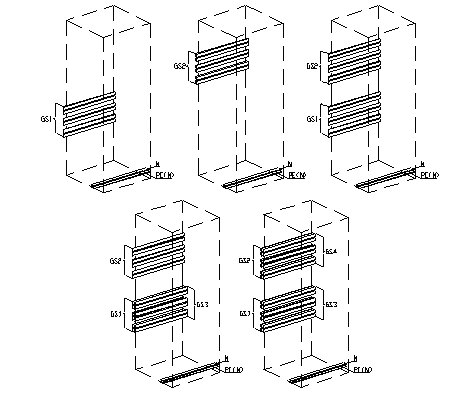

Рис. Сборные шины расположенные в заднeй части шкафа
Szyny zbiorcze umieszczone z tyłu szafy

Максимальная нагрузка и сечение шин
Номинальный
длительный
ток [A]
Номинальный
ток 1-сек.
[кА]
Номинальный
ток пиковый
[кА]

Вид и сечение шин [мм]

Фазные шины
L1, L2, L3

Шина
PEN/N*

Шина
PEN/N (100%)*

Шина
PE

630 15 30 3x(P40x5) GS1 lub GS2 P30x5 P40x5 P30x5
1000 25 52,5 3x(2xP40x5) GS1 lub GS2 P40x5 P50x10 P40x5
1600 60 105 3x(2xP40x10) GS1 lub GS2 P40x10 P80x10 P40x10
2500 60 105 2x3x(2xP40x10) GS1+GS2 2xP40x10 2xP80x10 P40x10
3200 75 165 3x3x(2xP40x10) GS1+GS2+GS3 2xP60x10 2xP100x10 P50x10
4000 85 187 4x3x(2xP40x10) GS1+GS2+GS3+GS4 2xP80x10 3xP100x10 P60x10

*

- должны быть согласованы с клиентом

Главные сборные фазные шины распределительного устройства (GS), расположенные в верхнем шинном отсеке, представлены в конфигурации, как на рис. ниже. Они делятся на участки в соответствии с разделением распределительного устройства на транспортные узлы. Главные шины нейтральная N и защитная PE для 5-проводной линии или защитно-нейтральная PEN для 4-проводной линии расположены впереди в нижней или верхней части шкафов вдоль фронтальной стороны распределительного устройства и разделяются также, как фазные.

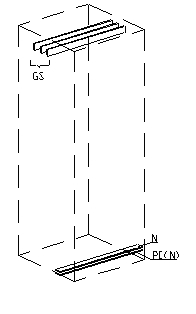

Рис. Сборные шины расположенные в верхней части шкафа
Szyny zbiorcze umieszczone w górnej części szafy

Максимальная нагрузка и сечение шин
Номинальный
длительный
ток [A]
Номинальный
ток 1-сек.
[кА]
Номинальный
ток пиковый
[кА]

Вид и сечение шин [мм]

Фазные шины
L1, L2, L3

Шина
PEN/N*

Шина
PEN/N (100%)*

Шина
PE

630 15 30 3x(P40x5) P30x5 P40x5 P30x5
1000 25 52,5 3x(2xP50x10) P40x5 P50x10 P40x5
1600 50 105 3x(2xP80x10) P40x10 P80x10 P40x10
2500 50 105 3x(2xP80x10) P80x10 2xP80x10 P40x10
3200 75 165 3x(2xP100x10) P100x10 2xP100x10 P50x10
4000 85 187 3x(2xP100x10) 2xP80x10 3xP100x10 P60x10
5000 85 187 3x(3xP120x10)** 2xP100x10 3xP120x10 P60x10

*

- должны быть согласованы с клиентом

**

- окрашенные шины

Вертикальные

Вертикальные распределительные шины (PS), расположенные в шинном отсеке в шкафах с отсеком присоединения с правой стороны шкафа, служат для присоединения принимающих стационарных, втычных и выдвижных блоков.
Шины нейтральная N и защитная PE для 5-проводной линии или защитно-нейтральная PEN для 4-проводной линии в этом случае расположены вертикально в отсеке присоединения.

Рис. Вертикальные распределительные шины
Pionowe szyny rozdzielcze

Максимальная нагрузка и сечение шин
Номинальный
длительный
ток [A]
Номинальный
ток 1-сек.
[кА]
Номинальный
ток пиковый
[кА]

Вид и сечение шин [мм]

Фазные шины
L1, L2, L3

Шина
PEN/N*

Шина
PEN/N (100%)*

Шина
PE
400 25 52,5 3xP40x5 P25x5 P40x5 P25x5
630 35 73,5 3xP50x5 P25x5 P50x5 P25x5
800 40 84 3xP60x5 P30x5 P60x5 P30x5
1000 50 105 3xP80x5 P40x5 P80x5 P40x5

*

- do uzgodnienia z zamawiającym

разъединителей-предохранителей

Шины для монтажа разъединителей-предохранителей

Шины для монтажа предохранительных разъединителей Шины (BS) для монтажа предохранительных разъединителей, расположенных в аппаратном отсеке, устанавливаются в принимающих шкафах, предназначенных для монтажа предохранительных разъединителей.

Шины соединительные

Соединительные шины - это шины, соединяющие выключатель со сборными шинами, кабельными или шинными выводами. Параметры таких шин приведены в таблице.

Рис. Шины для монтажа разъединителей-предохранителей
Szyny do montażu rozłączników bezpiecznikowych
Максимальная нагрузка и сечение шин
Номинальный
длительный
ток [A]
Номинальный
ток 1-сек.
[кА]
Номинальный
ток пиковый
[кА]

Вид и сечение шин [мм]
Фазные шины L1, L2, L3

400 12 24 3xP40x5
630 15 30 3xP40x10
800 20 40 3xP50x10
1000 25 52,5 3xP60x10
1250 60 105 3x(2xP40x10)
1600 60 105 3x(2xP60x10)
2000 60 105 3x(2xP80x10)
2500 60 105 3x(2xP100x10)
3200 75 165 3x(3xP100x10)
3x(2xP120x10)*
4000 85 187 3x(4xP100x10)
3x(3xP120x10)*
5000 85 187 3x(4xP120x10)*

*

- окрашенные шины

Функциональные блоки - ячейки

Виды функциональных блоков в зависимости от их функций

Основным узлом конструкции распределительного устройства ZMR является функциональный блок, расположенный в ячейке (шкафу). Стандартные структурные схемы типовых функциональных блоков представлены в каталожных картах.

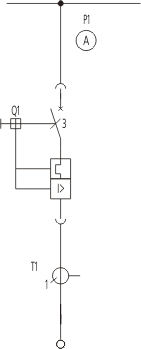

Ввводные и секционные ячейки оснащены автоматическими выключателями тока короткого замыкания. Учитывая преимущества в эксплуатации, предпочтение отдается выключателям в выдвижном исполнении.
Оснащение ячейки, состоящее из выключателя, обязательно оборудованного реле максимального тока и и напряжения, держателей выключателя, измерительных трансформаторов тока, набора измерительных приборов и индикаторов, расположено в одном шкафу и занимает его полностью или частично.

Принимающие ячейки: распределения и управления приводами могут быть исполнены как:

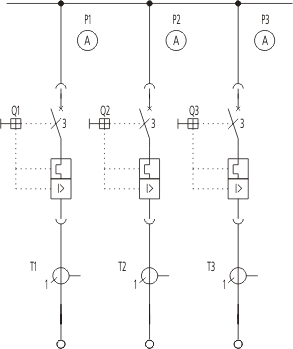

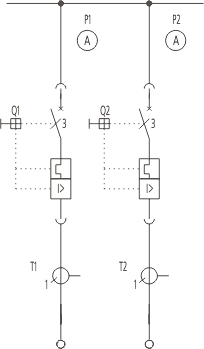

  • ячейки с выключателями аналогичные вводным ячейкам, при этом в одном шкафу может быть даже несколько ячеек, в зависимости от размера (номинального длительного тока) выключателя,
  • ячейки управления приводами во втычном или стационарном исполнении,
  • ячейки управления приводами в выдвижном исполнении в виде кассет,
  • ячейки разъединителей в стационарном исполнении,
  • ячейки разъединителей во втычном исполнении в виде разъединителей с предохранителями,
  • принимающие ячейки малой мощности для оснащения любого типа со стационарно вмонтированной аппаратурой.

Отдельную группу составляют ячейки для компенсации реактивной мощности, установленные в специально предназначенном для них шкафу. Данный шкаф оснащен вводным блоком, конденсаторными блоками и блоком управления, содержащим регулятор реактивной мощности и аппаратуру контроля и управления.

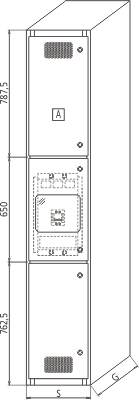

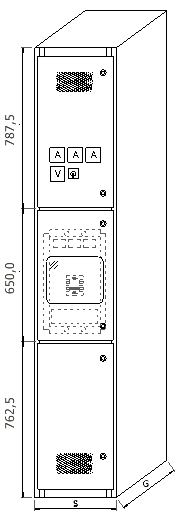

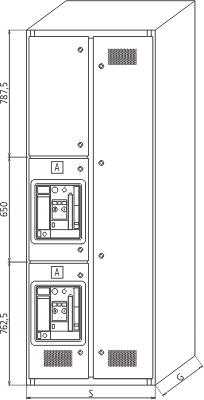

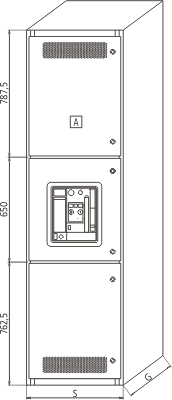

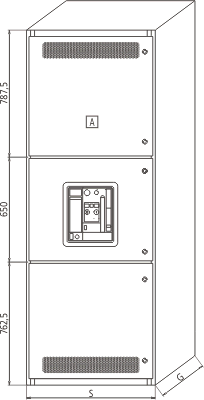

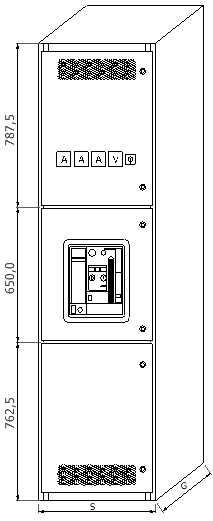

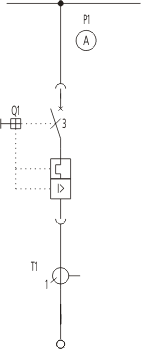

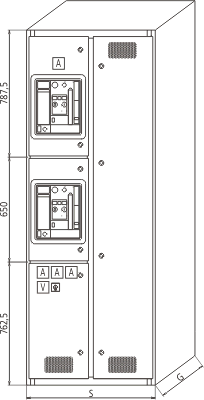

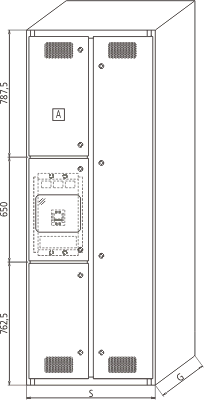

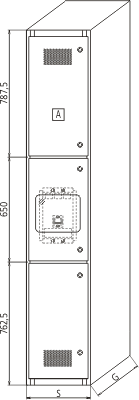

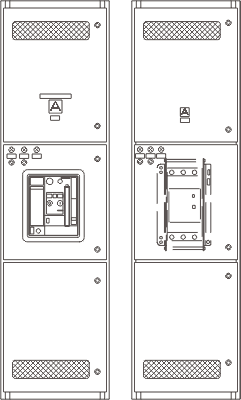

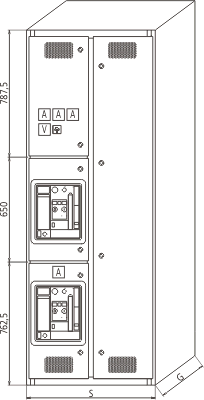

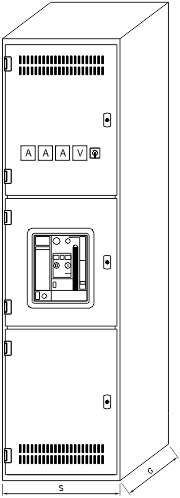

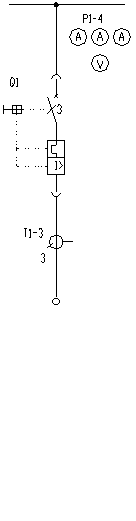

Вводные, принимающие или соединяющие ячейки для выключателей от 630 до 4000 A

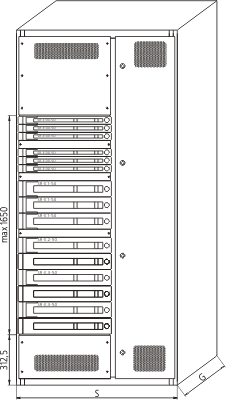

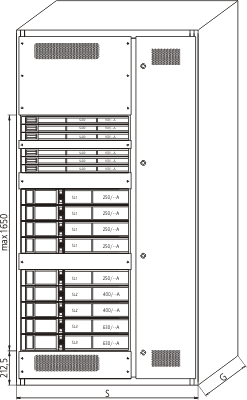

Принимающие ячейки управления двигателями и распределения с выдвижными элементами до 400 A

  • стационарное или выдвижное исполнение
  • присоединение к кабелям или шинным мостам
  • выдвижные модули можно заменять под напряжением
  • силовые и вспомогательные цепи полностью размыкаются
Pola zasilające, odbiorcze lub sprzęgające dla wyłączników 630 do 5000 A Pola do odbiorów silnikowych i rozdzielczych z członami wysuwnymi do 400 A

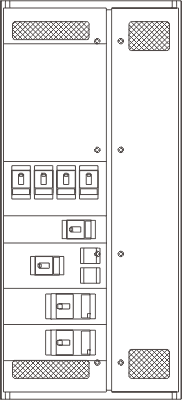

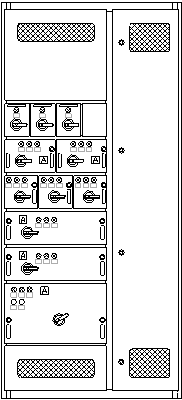

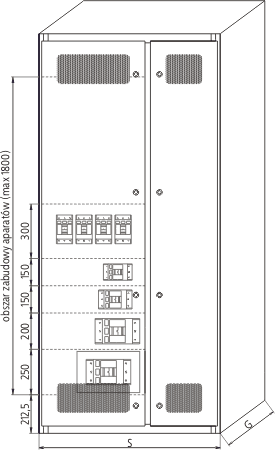

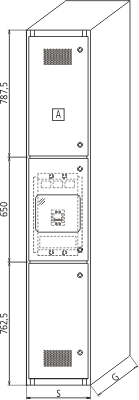

Принимающие ячейки управления двигателями и распределения со стационарными модулями до 630 A

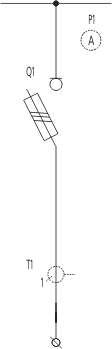

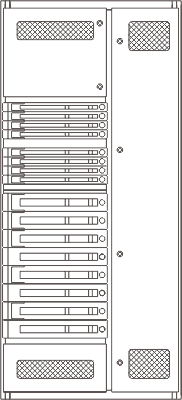

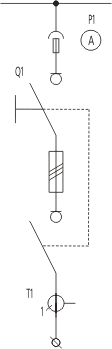

Ячейки разъединителей с предохранителями до 630 A

  • втычные модули можно заменять под напряжением
  • основные и вспомогательные контакты во втычном исполнении
  • аппараты можно заменять под напряжением
  • главные и вспомогательные контакты исполнены во втычной версии
Pola do odbiorów silnikowych i rozdzielczych z modułami stałymi do 630 A Pola rozłączników z bezpiecznikami do 630 A

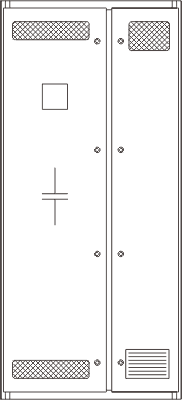

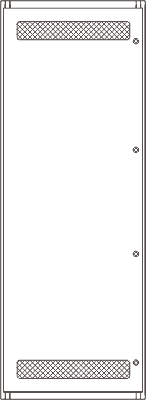

Ячейки для любого типа оснащения Ячейки для компенсации реактивной мощности
  • монтажные выводы
  • автоматика
  • любые отходящие линии до 630 A
  • исполнение с защитными дросселями с коэффициентом 7% до 400кВАр
Pola do dowolnego wyposażenia Pola do kompensacji mocy biernej

Виды функциональных блоков в зависимости от конструкции

Выдвижные элементы
могут функционировать в следующих положениях:

  • рабочее положение – выдвижной элемент задействован и полностью соединен с распределительным устройством,
  • положение или режим тестирования - силовые цепи выдвижного элемента разомкнуты, а вспомогательные цепи соединены, что позволяет осуществить проверку правильности работы выдвижного блока, механически связанного с распределительным устройством,
  • положение отключения - силовые и вспомогательные цепи выдвижного элемента отключены и существует безопасный изоляционный зазор, хотя элемент остается механически связанным с распределительным устройством,
  • положение разъединения, в котором выдвижной элемент находится снаружи распределительного устройства, не имеет с ним механической или электрической связи

Выдвижной элемент может быть удален из распределительного устройства и заменен другим элементом, даже в том случае, когда цепь, к которой он подключен, остается под напряжением. Выдвижным элементом может быть выключатель в выдвижном исполнении или принимающий блок управления приводами в виде кассеты. Вместо снятых элементов можно установить заземляющие элементы для заземления отходящего кабеля на время ремонта.

Для подвижных элементов (втычных) предусмотрены только два положения: рабочее или разъединения. Втычной элемент может быть удален из распределительного устройства и заменен другим под напряжением. В роли втычного элемента может выступать выключатель во втычном исполнении, разъединитель с предохранителями во втычном исполнении или же аппаратный втычной блок с одной или несколькими цепями управления приводами или распределения. Вместо снятых элементов можно установить заземляющие элементы для заземления отходящего кабеля на время ремонта.

Стационарные элементы с жестко закрепленной аппаратурой без возможности разъединения

Oписание

При выборе устройств распределения и управления в системе ZMR необходимо руководствоваться общепринятыми принципами проектирования и постройки низковольтных устройств распределения и управления, указанными в норме IEC/EN 60439-1. Также следует учитывать специфические особенности и требования системы ZMR, приведенные ниже.

Существует возможность установки в одном и том же шкафу разных функциональных блоков и ячеек с выдвижными, подвижными и стационарными элементами. Рекомендуется использование ячеек с выдвижными или подвижными элементами как наиболее удобными и безопасными в эксплуатации. Силовые и вспомогательные цепи рекомендуется оснащать коммутационной и управляющей аппаратурой компании Moeller, номенклатура которой приведена в каталожных картах. В принимающих многоячеечных шкафах, ячейки с максимальными значениями рабочего тока следует разместить в нижней части шкафа. Количество принимающих ячеек в шкафах, оборудованных разъединителями с предохранителями типа SASI L и XR или принимающими блоками с выдвижными элементами (кассетами) следует подбирать так, чтобы действительная (рабочая) нагрузка не превышала значения длительного номинального тока вертикальных распределительных шин принимающего шкафа.

При применении щитов глубиной 600 мм для секционных ячеек необходимо выбрать щит шириной 800 мм с боковым отсеком присоединений, а в случае шкафов глубиной 600 мм для кассет, максимальные размеры шины PS могут быть 60x5 мм. При использовании плавких предохранителей их нагрузку следует скорректировать (коэффициент нагрузки 0.8 - 0.9), учитывая высокую температуру внутри устройства, которая зависит от степени защиты корпуса, а также от степени заполнения устройства аппаратурой, излучающей тепло. В случае линейных щитов, оборудованных разъединителями с предохранителями, при определении допустимой длительной нагрузки на эти разъединителей, следует руководствоваться характеристиками, указанными в каталогах производителей этих разъединителей. При транспортировке распределительные устройства следует разбить на комплекты по 2-4 шкафа, чтобы длина одного комплекта не превышала 3 м. В случае пристенного распределительного устройства в месте разделения его на транспортные узлы необходимо разместить шкаф с боковым присоединительным отсеком, в котором будут расположены соединения главных сборных шин .Линейный блок с выдвижными элементами, занимающий всю ширину аппаратного отсека (в свету 550 мм) линейного щита, ширина которого составляет 1000 мм, может содержать один выдвижной элемент (кассету) типа 8M/1,12M/1, 14M/1,20M/1,24M/1 или два выдвижных элемента 8M/2, или три выдвижных элемента типа 8M/3, или четыре выдвижных элемента типа 8M/4. Линейные блоки с перечисленными выше выдвижными элементами имеют одинаковую глубину 400 мм и могут быть установлены в одном шкафу. Модульная высота функционального блока может составлять nx25мм. Полезная площадь для установки функциональных блоков определена на высоте 162.5 мм от низа шкафа и составляет 1800 мм.

На основании структурной схемы распределительного устройства в первую очередь следует определить тип и оснащение вводных и секционных щитов. Далее следует подобрать остальные шкафы распределительного устройства с такой же глубиной, как у вводных щитов. Можно споектировать шкафы разной глубины, используя шкаф для соединения сборных шин. Подбор главных сборных шин, вертикальных распределительных шин и соединительных шин следует осуществлять, используя данные из таблиц, приведенных в разделе "Ошиновка". После определения типа и количества функциональных блоков подбирается ширина шкафов в соответствии с картами каталога. В случае использования выдвижных элементов не рекомендуется применение пристенных шкафов, поскольку в этом случае во время проведения работ по консервации доступ к шинному отсеку будет ограничен. Окончательная форма каждого отдельного шкафа и распределительного устройства в целом определяется производителем, что позволяет сделать конструкцию распределительного устройства наиболее оптимальной.

Pазмещению

Общие требования к размещению

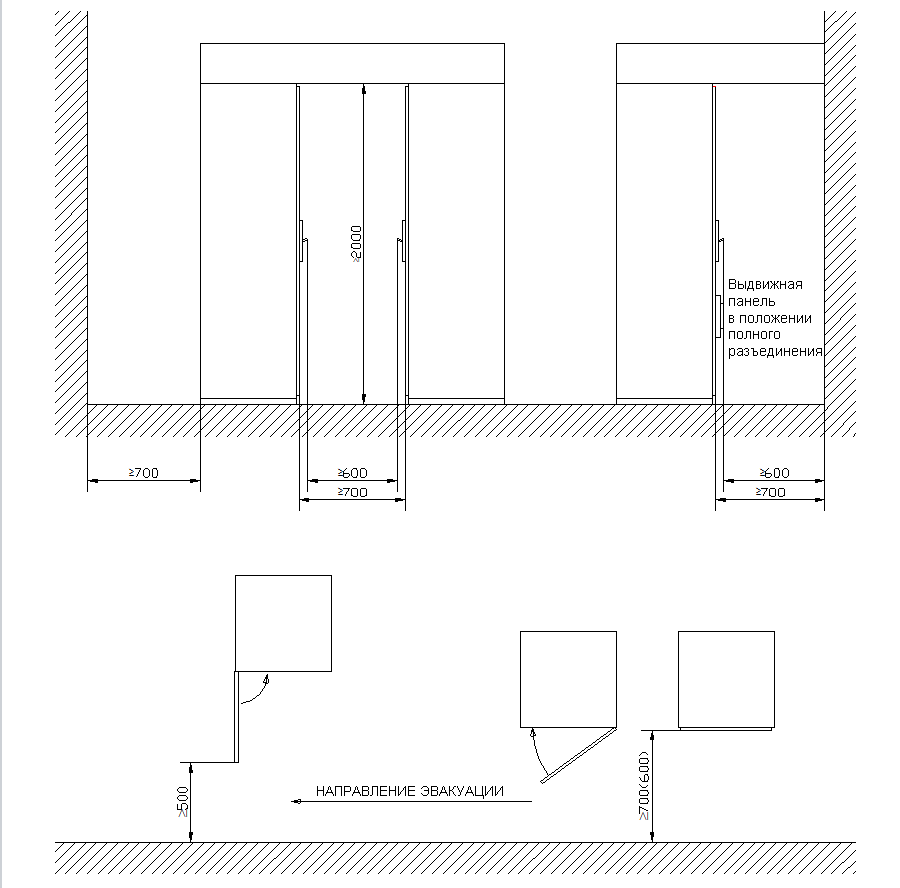

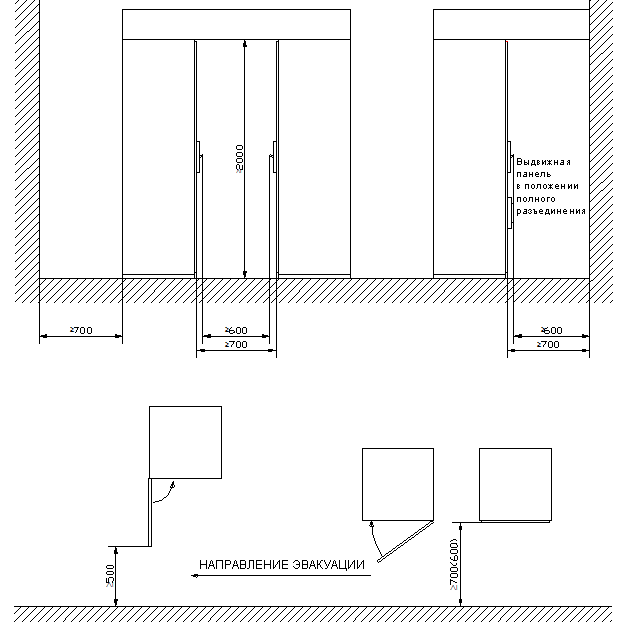

Рис. Указания касательно размещения

Нажмите, чтобы увеличить

ZMR wskaz usyt

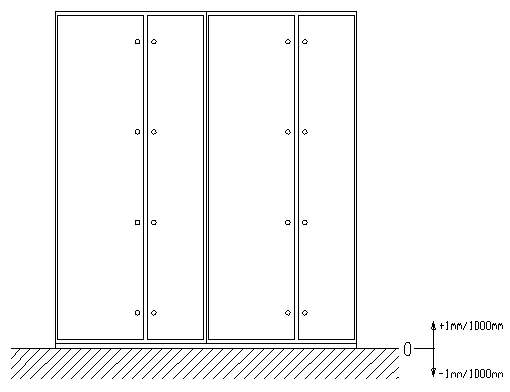

Основание должно быть выровнено по уровню, а отклонение от горизонтальной плоскости не может превышать 1мм/1000мм.Распределительное устройство может быть закреплено непосредственно на полу, на раме канала или на стальной конструкции объекта.
Wskazówki usytuowania

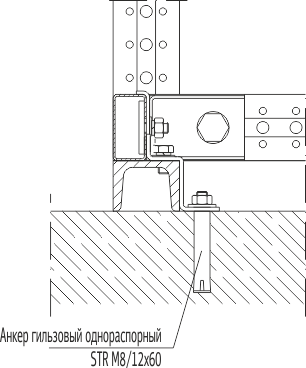

Рис. Закрепление на полу
Posadowienie na posadzce ZMR posad na kanale 2

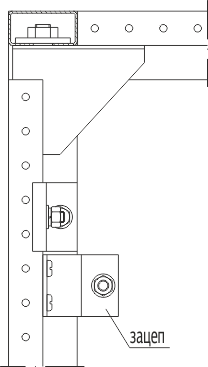

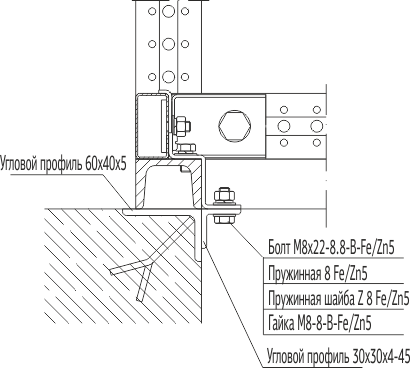

Рис. Закрепление на канале
Posadowienie na kanale ZMR posad na kanale 2
Рис. Необходимая ширина канала под распределительным устройством, а также положение отверстий для закрепления распределительного устройства на раме канала относительно транспортных комплектов
Wymagane szerokości kanału pod rozdzielnicą oraz położenie otworów do mocowania rozdzielnicy na ramie kanału w stosunku do zestawów transportowych
L - длина транспортного комплекта (400 ÷3000)
Sk - ширина канала Sk =(G-100)0,0-3,0
G - глубина ячейки распределительного устройства (606, 800, 1000)
L a
2000 1000
2200
2400 1200
2600
2800 1400
3000

Наружные вводы. Полезная площадь для подвода кабелей снизу шкафа.
Рис. Шкаф без отсека присоединений
Szafa bez przedziału przyłączowego

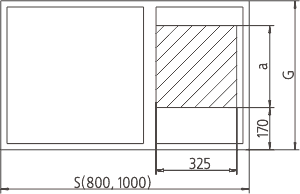

Рис. Шкаф с отсеком присоединений
Szafa z przedziałem przyłączowym G a
600 330
800 430
1000 530

Примеры

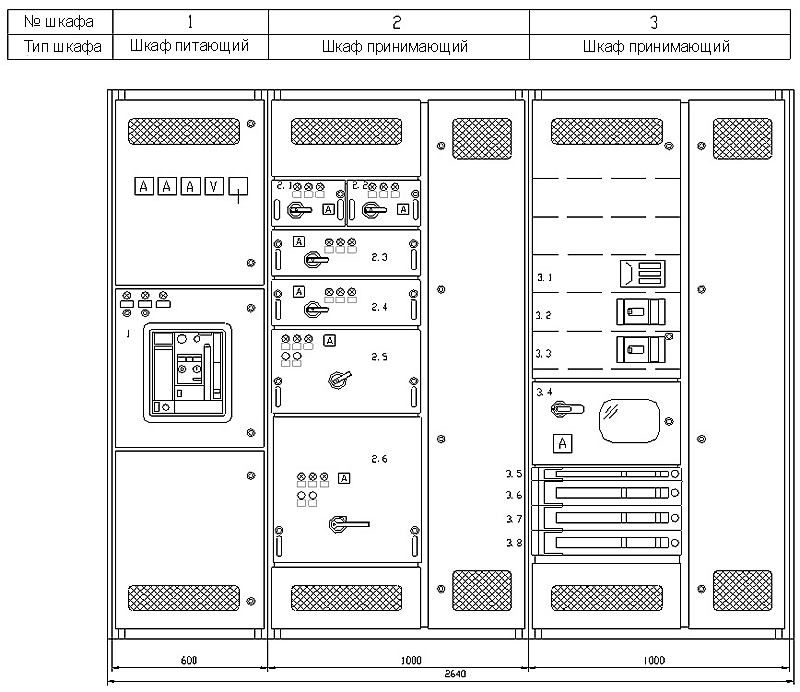

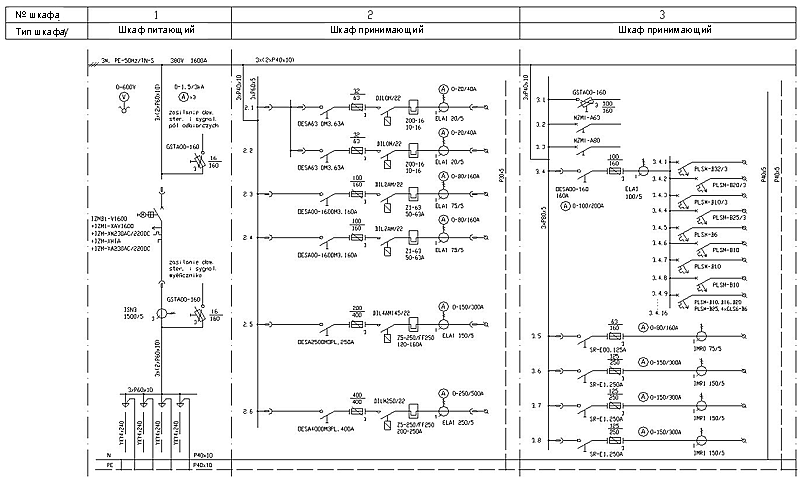

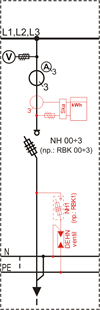

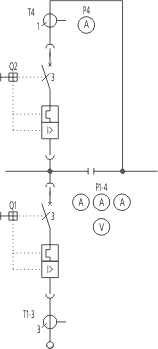

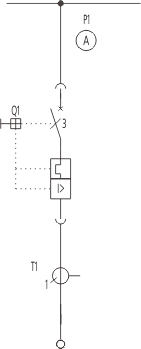

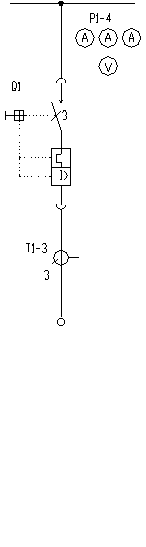

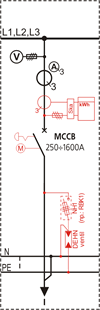

Рис. Пример структурной схемы и фасада распределительного устройства

Нажмите, чтобы увеличить

ZMR przykl shcem strukt m
ZMR przykl shcem strukt I m

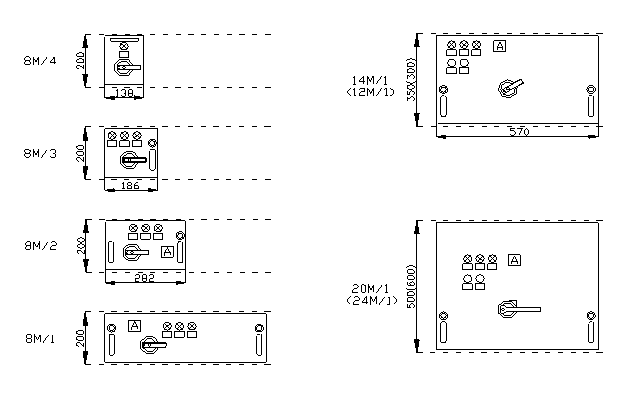

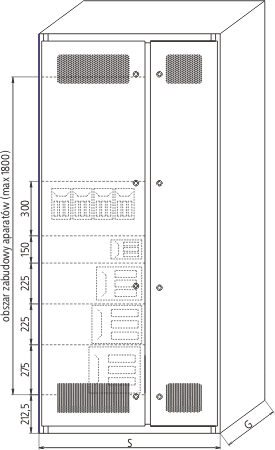

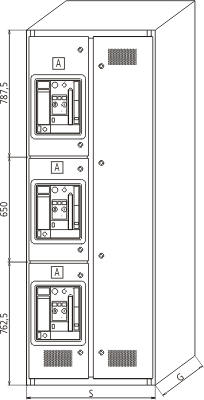

Рис. Примеры фасадов выдвижных элементов управления приводами
Przykłady elewacji członów wysuwanych sterowniczo - napędowych

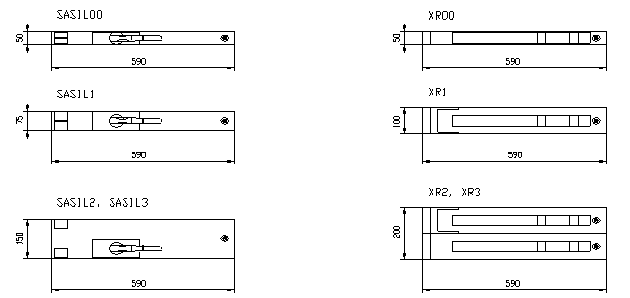

Рис. Примеры фасадов втычных элементов - разъединители с предохранителями
Przykłady elewacji członów wtykowych - rozłączniki z bezpiecznikami

Параметры

Тип выдвижного элемента

Допустимая мощность нагрузки (двигателя) [кВт] в категории использования AC 3 под напряжением

Максимальное количество
элементов в шкафу

400 V 500 V 690 V
8M/3 18,5 22 30  27
8M/2 18,5 22 30 18
8M/1 45 55 90

14M/1
(20M/1; 24M/1)

160 200 250 4
(2; 2)

Транспортировка и упаковка

Распределительные устройства можно перевозить в собранном или разобранном на транспортные комплекты виде. Это зависит от количества шкафов, входящих в состав распределительного устройства, от их оснащения и веса, вида транспортного средства, заполненности и размеров помещений, предназначенных для установки распределительного устройства. Длина транспортного комплекта не должна превышать 3 м. Транспортировка внутри помещения и к помещению, в котором должно быть установлено распределительное устройство, может быть осуществлена при помощи стрелового крана, паллетного или вилочного погрузчика либо роликовой тележкой. В случае перемещения устройства при помощи крана комплект оснащается транспортировочными деталями. Угол наклона крепежных тросов на крюке не должен превышать 120°. Закреплять тросы непосредственно на конструкции шкафов недоспустимо. Распределительные устройства для транспортировки стандартно устанавливают на поддонах и оборачивают воздушно-пузырьковой пленкой.

Заказ
aПолный пакет документов передаваемый при заказе должен включать:

  • структурную схему,
  • принципиальные схемы, схемы соединений,
  • алгоритмы работы устройства автоматического включения резерва (ABP), в случае, если оно заказывается из существующих у производителя разработок,
  • спецификация аппаратуры и оснащения,
  • чертеж фасада,
  • содержание надписей,
  • схема расположения устройства в помещении,
  • сетевая схема,
  • степень защиты,
  • сечение, виды и способы подведения вводных и принимающих линий,
  • условия установки и закрепления распределительного устройства,
  • условия внутренней транспортировки на месте установки, максимальный размер транспортировочного комплекта,
  • требования к упаковке,
  • иные особенные требования.

По согласованию с производителем можно отказаться от некоторых из выше перечисленных документов, оговаривая соответствующие требования в контракте.

Примерные конфигурации (przykładowe konfiguracje)

Вводные шкафы

шкафы с силовыми выключателями 3WL

Вводные шкафы с силовыми выключателями 3WL (Z...Z-3WL..-...-..)

Вид фасада
Widok elewacji szafy zasilającej z wyłącznikiem powietrznym 3WL
Однолинейная схема
Schemat jednokreskowy szafy zasilającej z wyłącznikiem powietrznym 3WL
Параметры шкафа

Номинальный ток сборных шин:
1000A - 5000A
Номинальный ток выключателя:
3WL: 630A - 5000A
Выключатель в стационарном или выдвижном исполнении
Степень защиты:
IP20 - IP42
Размеры:
высота [мм]:
2200 + 40 (транспортировочная рама)
ширина [мм]:
400, 600, 800, 1000
глубина [мм]:
600 lub 800 (do 1600A),
800 (do 2500A),
1000 (do 5000A)
Способ размещения:
пристенный или отдельно стоящий
Подсоединения:

  • кабельные нижние или верхнее
  • шинные нижние или верхнее

Сборные шины [A]

Выключатель1)

Ширина S [мм]

Глубина (G) [мм]

Тип2)

1000 3WL11 400 600 ZS(W)Z-3WL11-0406-10
800 ZS(W)Z-3WL11-0408-10
1600 3WL11 400 600 ZS(W)Z-3WL11-0406-16
800 ZS(W)Z-3WL11-0408-16
3WL12 600 600 ZS(W)Z-3WL12-0606-16
800 ZS(W)Z-3WL12-0608-16
2500 3WL12 600 800 ZS(W)Z-3WL12-0608-25
3200 3WL12 600 1000 ZS(W)Z-3WL12-0610-32
4000 3WL13 800 1000 ZS(W)Z-3WL13-0810-40
5000 3WL13 1000 1000 ZS(W)Z-3WL13-1010-50

1)

Кроме аппаратуры Moeller существует возможность установки выключателей других производителей: : Eaton, Schneider, ABB, GE

2)

Z - постоянное обозначение ZMR
S или W -в зависимости от исполнения (S - стационарное, W - выдвижное)
Z - питающая силовая ячейка с выключателем
3WL... - размер выключателя: 3WL11, 12 lub 13
0406 - ширина и глубина шкафа x100 в [мм]
10 ÷ 50 - значение номинального тока сборных шин x100 в [A]

шкафы с силовыми выключателями NZM

Вводные шкафы с силовыми выключателями NZM (Z...Z-NZM..-...-..)

Вид фасада
Widok elewacji szafy zasilającej z wyłącznikiem kompaktowym NZM
Однолинейная схема
Schemat jednokreskowy szafy zasilającej z wyłącznikiem kompaktowym NZM
Параметры шкафа

Номинальный ток сборных шин:
630A - 1600A
Номинальный ток выключателя:
NZM3, 4: 400A - 1600A
Выключатель в стационарном или выдвижном исполнении
Степень защиты: IP20 - IP42
Размеры:
высота [мм]:
2200 + 40 (транспортировочная рама)
ширина [мм]:
400
глубина [мм]:
600 lub 800 (do 1600A)
Способ размещения:
пристенный или отдельно стоящий
Подсоединения:

  • кабельные нижние или верхнее
  • шинные нижние или верхнее

Сборные шины [A]

Выключатель1)

Ширина S [мм]

Глубина (G) [мм]

Тип2)

630 NZM3 400 600 ZS(W)Z-NZM3-0406-06
800 ZS(W)Z-NZM3-0408-06
1000 NZM3 400 600 ZS(W)Z-NZM3-0406-10
800 ZS(W)Z-NZM3-0408-10
NZM4 400 600 ZS(W)Z-NZM4-0406-10
800 ZS(W)Z-NZM4-0408-10
1600 NZM4 400 600 ZS(W)Z-NZM4-0406-16
800 ZS(W)Z-NZM4-0408-16

1)

Кроме аппаратуры Moeller существует возможность установки выключателей других производителей: Siemens, ABB, GE, Schneider

2)

Oznaczenie typu kompletnej szafy:
Z - постоянное обозначение ZMR
S или W -в зависимости от исполнения (S - стационарное, W - выдвижное)
Z - pole zasilające z wyłącznikiem
NZM... - размер выключателя NZM 3 или 4
0406 - ширина и глубина шкафа x100 в [мм]
06 ÷ 16 - значение номинального тока сборных шин x100 в [A]

Секционные шкафы глубиной 600мм с силовыми выключателями

шкафы с силовыми выключателями 3WL11

Секционные шкафы глубиной более 600мм с силовыми выключателями 3WL11 (Z...S-3WL..-...-..)

Вид фасада
Widok elewacji szafy sprzęgłowej o głębokości 600mm z wyłącznikami mocy 3WL11

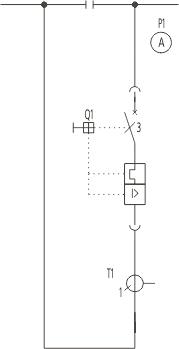

Однолинейная схема
Schemat jednokreskowy szafy sprzęgłowej o głębokości 600mm z wyłącznikami mocy 3WL11
Параметры шкафа

Номинальный ток сборных шин:
1000 - 1600A
Номинальный ток выключателя:
3WL (630 до 4000A)
Выключатель в стационарном или выдвижном исполнении
Степень защиты:
IP20 - IP42
Размеры:
- высота [мм]: 2200 + 40 (транспортировочная рама)
- ширина [мм]: 800
- глубина [мм]: 600
Способ размещения:
пристенный или отдельно стоящий

Сборные шины [A]

Выключатель1)

Ширина S [мм]

Глубина (G) [мм]

Тип2)

1000 3WL11 800 600 ZS(W)S-3WL11-0806-10
1600 ZS(W)S-3WL11-0806-16

1)

Кроме аппаратуры Moeller существует возможность установки выключателей других производителей: Eaton, Schneider, ABB, GE

2)

Обозначение типа комплектного шкафа:
Z - постоянное обозначение ZMR
S или W - в зависимости от исполнения (S - стационарное, W - выдвижное)
3WL11 - размер выключателя
0806 - ширина и глубина шкафа x100 в [мм]
10 - 16 - значение номинального тока сборных шин x100 в [A]

шкафы с силовыми выключателями NZM4

Секционные шкафы глубиной 600мм с силовыми выключателями NZM4 (Z...SN-NZM4-...-...)

Вид фасада
Widok elewacji szafy sprzęgłowej o głębokości 600mm z wyłącznikami mocy NZM4
Однолинейная схема
Schemat jednokreskowy szafy sprzęgłowej o głębokości 600mm z wyłącznikami mocy NZM4
Параметры шкафа

Номинальный ток сборных шин:
1000 - 1600A
Номинальный ток выключателя:
NZM4 (800 до 1600A)
Выключатель в стационарном или выдвижном исполнении
Степень защиты:
IP 20, IP30, IP41
Размеры:
- высота [мм]: 2200 + 40 (транспортировочная рама)
- ширина [мм]: 800
- глубина [мм]: 600
Способ размещения:
пристенный или отдельно стоящий

Сборные шины [A]

Выключатель1)

Ширина S [мм]

Глубина (G) [мм]

Тип2)

1000 NZM4 800 600 ZS(W)S-NZM4-0806-10
1600 ZS(W)S-NZM4-0806-16

1)

Кроме аппаратуры Moeller существует возможность установки выключателей других производителей: Siemens, Schneider, ABB, GE,

2)

Обозначение комплектного шкафа:
Z - постоянное обозначение ZMR
S или W - в зависимости от исполнения (S -стационарное, W - выдвижное)
SN - фидерная ячейка с выключателем NZM
NZM4 -выключатель NZM 4
0806 - ширина и глубина шкафа x100 в [мм]
10 - 16 - значение номинального тока сборных шин x100 в [A]

Секционные шкафы глубиной более 600мм с силовыми выключателями

Z wyłącznikami 3WL

Szafy sprzęgłowe o głębokości powyżej 600mm z wyłącznikami mocy 3WL (Z...S-3WL...-...-...)

Widok elewacji
Widok elewacji szafy sprzęgłowej o głębokości powyżej 600mm z wyłącznikami mocy 3WL
Schemat jednokreskowy
Schemat jednokreskowy szafy sprzęgłowej o głębokości powzej 600mm z wyłącznikami mocy 3WL
Parametry szafy

Prąd znamionowy szyn zbiorczych:
1000 - 5000A
Prąd znamionowy wyłącznika:
3WL (630 do 5000A)
Wyłącznik w wersji:
stacjonarnej lub wysuwnej
Stopień ochrony:
IP20 - IP42
Wymiary:
- wysokość [mm]: 2200 + 40 (rama transportowa)
- szerokość [mm]: 400, 600, 800, 1000
- głębokość [mm]: 800 ( do 2500A), 1000 (do 5000A)
Sposób ustawienia:
przyścienna lub wolnostojąca

Szyny zbiorcze
[A]

Wyłącznik1)

Szerokość (S)
[mm]

Głębokość (G)
[mm]

Typ2)

1000 3WL11 400 800 ZS(W)S-3WL11-0408-10
1600 3WL11 400 800 ZS(W)S-3WL11-0408-16
3WL12 600 800 ZS(W)S-3WL12-0608-16
2500 3WL12 600 800 ZS(W)S-3WL12-0608-25
3200 3WL13 800 1000 ZS(W)S-3WL13-0810-32
4000 3WL13 800 1000 ZS(W)S-3WL13-0810-40
5000 3WL13 1000 1000 ZS(W)S-3WL13-1010-50

1)

Poza aparaturą Siemens istnieje możliwość zabudowy wyłączników innych producentów: Eaton, Schneider, ABB, GE

2)

Oznaczenie typu kompletnej szafy:
Z - oznaczenie stałe ZMR
S lub W - w zależności od wykonania (S - stacjonarne, W - wysuwne)
S - pole sprzęgłowe z wyłacznikiem
3WL... - wielkość wyłącznika 3WL11, 12 lub 13
0408 - szerokość i głębokość szafy x 100 w [mm]
10 - 50 - wartość prądu znamionowego szyn zbiorczych x 100 w [A]

Z wyłącznikami NZM3

Szafy sprzęgłowe o głębokości powyżej 600mm z wyłącznikami mocy NZM3 (Z...S-NZM3-...-...)

Widok elewacji
Widok elewacji szafy sprzęgłowej o głębokości powyżej 600mm z wyłącznikami mocy NZM3

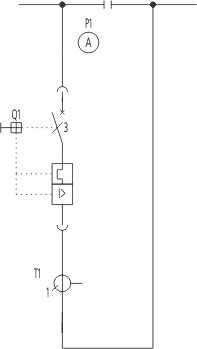

Schemat jednokreskowy
Schemat jednokreskowy szafy sprzęgłowej o głębokości powzej 600mm z wyłącznikami mocy NZM3
Parametry szafy

Prąd znamionowy szyn zbiorczych:
630 - 1000A
Prąd znamionowy wyłącznika:
NZM3 (400 do 630A)
Wyłącznik w wersji:
stacjonarnej lub wysuwnej
Stopień ochrony:
IP20 - IP42
Wymiary:
- wysokość [mm]: 2200 + 40 (rama transportowa)
- szerokość [mm]: 400
- głębokość [mm]: 600 lub 800
Sposób ustawienia:
przyścienna lub wolnostojąca

Szyny zbiorcze
[A]

Wyłącznik1)

Szerokość (S)
[mm]

Głębokość (G)
[mm]

Typ2)

630 NZM3 400 600 ZS(W)S-NZM3-0406-06
800 ZS(W)S-NZM3-0408-06
1000 600 ZS(W)S-NZM3-0406-10
800 ZS(W)S-NZM3-0408-10

1)

Poza aparaturą Eaton istnieje możliwość zabudowy wyłączników innych producentów: Siemens, Schneider, ABB, GE,

2)

Oznaczenie typu kompletnej szafy:
Z - oznaczenie stałe ZMR
S lub W - w zależności od wykonania (S - stacjonarne, W - wysuwne)
S - pole sprzęgłowe z wyłącznikiem
NZM3 - typ i wielkość wyłącznika
0406 - szerokość i głębokość szafy x 100 w [mm]
06 - 10 - wartość prądu znamionowego szyn zbiorczych x 100 w [A]

Z wyłącznikami NZM4

Szafy sprzęgłowe o głębokości powyżej 600mm z wyłącznikami mocy NZM4 (Z...S-NZM4-...-...)

Widok elewacji
Widok elewacji szafy sprzęgłowej o głębokości powyżej 600mm z wyłącznikami mocy NZM4
Schemat jednokreskowy
Schemat jednokreskowy szafy sprzęgłowej o głębokości powzej 600mm z wyłącznikami mocy NZM4
Parametry szafy

Prąd znamionowy szyn zbiorczych:
1000 - 1600A
Prąd znamionowy wyłącznika:
NZM4 (800 do 1600A)
Wyłącznik w wersji:
stacjonarnej lub wysuwnej
Stopień ochrony:
IP20 - IP42
Wymiary:
- wysokość [mm]: 2200 + 40 (rama transportowa)
- szerokość [mm]: 400
- głębokość [mm]: 800
Sposób ustawienia: przyścienna lub wolnostojąca

Szyny zbiorcze
[A]

Wyłącznik1)

Szerokość (S)
[mm]

Głębokość (G)
[mm]

Typ2)

1000 NZM4 400 800 ZS(W)S-NZM4-0408-10
1600 ZS(W)S-NZM4-0408-16

1)

Poza aparaturą Eaton istnieje możliwość zabudowy wyłączników innych producentów: Siemens, Schneider, ABB, GE,

2)

Oznaczenie typu kompletnej szafy:
Z - oznaczenie stałe ZMR
S lub W - w zależności od wykonania (S - stacjonarne, W - wysuwne)
S - pole sprzęgłowe z wyłącznikiem
NZM4 - typ i wilkość wyłącznika
0408 - szerokość i głębokość szafy x 100 w [mm]
10 - 16 - wartość prądu znamionowego szyn zbiorczych x 100 w [A]

Szafy zasilająco - sprzęgłowe

ZGS z wyłącznikami 3WL

Szafy zasilająco - sprzęgłowe z wyłącznikami mocy 3WL11 (Z...ZGS-3WL11-...-...)

Widok elewacji
Widok elewacji szafy zasilająco - sprzęgłowej ZGS z wyłącznikami mocy 3WL11
Schemat jednokreskowy
Schemat jednokreskowy szafy zasilająco - sprzęgłowej ZGS z wyłącznikami mocy 3WL11
Parametry szafy

Prąd znamionowy szyn zbiorczych:
1000 - 1600A
Prąd znamionowy wyłącznika:
3WL (630 do 1600A)
Wyłącznik w wersji:
stacjonarnej lub wysuwnej
Stopień ochrony:
IP20 - IP42
Wymiary:
- wysokość [mm]: 2200
+ 40 (rama transportowa)
- szerokość [mm]: 800
- głębokość [mm]: 600
lub 800 (do 1600A)
Sposób ustawienia:
przyścienna lub wolnostojąca

Szyny zbiorcze
[A]

Wyłącznik1)

Szerokość (S)
[mm]

Głębokość (G)
[mm]

Typ2)

1000 3WL11 800 600 ZS(W)ZGS-3WL11-0806-10
800 ZS(W)ZGS-3WL11-0808-10
1600 800 600 ZS(W)ZGS-3WL11-0806-16
800 ZS(W)ZGS-3WL11-0808-16

1)

Poza aparaturą Siemens istnieje możliwość zabudowy wyłączników innych producentów: Eaton, Schneider, ABB, GE, Chint

2)

Oznaczenie typu kompletnej szafy:
Z - oznaczenie stałe ZMR
S lub W - w zależności od wykonania (S - stacjonarne, W - wysuwne)
ZGS - pole zasilająco - sprzęgłowe z wyłącznikami z zasilaniem górnym
3WL11 - typ i wielkość wyłącznika
0806 - szerokość i głębokość szafy x 100 w [mm]
10 - 16 - wartość prądu znamionowego szyn zbiorczych x 100 w [A]

ZDS z wyłącznikami 3WL

Szafy zasilająco - sprzęgłowe z wyłącznikami mocy 3WL11 (Z...ZDS-3WL11-...-...)

Widok elewacji
Widok elewacji szafy zasilająco - sprzęgłowej ZDS z wyłącznikami mocy 3WL11
Schemat jednokreskowy
Schemat jednokreskowy szafy zasilająco - sprzęgłowej ZDS z wyłącznikami mocy 3WL11
Parametry szafy

Prąd znamionowy szyn zbiorczych:
1000 - 1600A
Prąd znamionowy wyłącznika:
3WL (630 do 1600A)
Wyłącznik w wersji:
stacjonarnej lub wysuwnej
Stopień ochrony:
IP20 - IP42
Wymiary:
- wysokość [mm]: 2200
+ 40 (rama transportowa)
- szerokość [mm]: 800
- głębokość [mm]: 600
lub 800 (do 1600A)
Sposób ustawienia:
przyścienna lub wolnostojąca

Szyny zbiorcze
[A]

Wyłącznik1)

Szerokość (S)
[mm]

Głębokość (G)
[mm]

Typ2)

1000 3WL11 800 600 ZS(W)ZDS-3WL11-0806-10
800 ZS(W)ZDS-3WL11-0808-10
1600 800 600 ZS(W)ZDS-3WL11-0806-16
800 ZS(W)ZDS-3WL11-0808-16

1)

Poza aparaturą Siemens istnieje możliwość zabudowy wyłączników innych producentów: Eaton, Schneider, ABB, GE, Chint

2)

Oznaczenie typu kompletnej szafy:
Z - oznaczenie stałe ZMR
S lub W - w zależności od wykonania (S - stacjonarne, W - wysuwne)
ZDS - pole zasilająco - sprzęgłowe z wyłącznikami z zasilaniem dolnym
3WL11 typ i wielkość wyłącznika
0806 - szerokość i głębokość szafy x 100 w [mm]
10 - 16 - wartość prądu znamionowego szyn zbiorczych x 100 w [A]

Szafy odbiorcze z wyłącznikami

3WL

Szafy odbiorcze z wyłącznikami mocy 3WL (Z...O-3WL...-...-...)

Widok elewacji
Widok elewacji szafy odbiorczej z wyłącznikami mocy 3WL
Schemat jednokreskowy
Schemat jednokreskowy szafy odbiorczej z wyłącznikami mocy 3WL
Parametry szafy

Prąd znamionowy szyn zbiorczych:
1000 - 5000A
Prąd znamionowy wyłącznika:
3WL (630 do 5000A)
Wyłącznik w wersji:
stacjonarnej lub wysuwnej
Stopień ochrony:
IP20 - IP42
Wymiary:
- wysokość [mm]: 2200 + 40 (rama transportowa)
- szerokość [mm]: 400, 600, 800, 1000
- głębokość [mm]: 600 lub 800 (do 1600A), 800 (do 2500A), 1000 (do 5000A)
Sposób ustawienia:
przyścienna lub wolnostojąca
Podłączenia:
- kablowe dolne lub górne
- szynowe dolne lub górne

Szyny zbiorcze
[A]

Wyłącznik1)

Szerokość (S)
[mm]

Głębokość (G)
[mm]

Typ2)

1000 3WL11 400 600 ZS(W)O-3WL11-0406-10
800 ZS(W)O-3WL11-0408-10
1600 3WL11 400 600 ZS(W)O-3WL11-0406-16
800 ZS(W)O-3WL11-0408-16
3WL12 600 600 ZS(W)O-3WL12-0606-16
800 ZS(W)O-3WL12-0608-16
2500 3WL11 400 800 ZS(W)O-3WL11-0408-25
3WL12 600 800 ZS(W)O-3WL12-0608-25
3200 3WL11 400 1000 ZS(W)O-3WL11-0410-32
3WL12 600 1000 ZS(W)O-3WL12-0610-32
3WL13 800 1000 ZS(W)O-3WL13-0810-32
4000 3WL11 400 1000 ZS(W)O-3WL11-0410-40
3WL12 600 1000 ZS(W)O-3WL12-0610-40
3WL13 800 1000 ZS(W)O-3WL13-0810-40
5000 3WL12 600 1000 ZS(W)O-3WL12-0610-50
3WL13 800 1000 ZS(W)O-3WL13-0810-50
3WL13 1000 1000 ZS(W)O-3WL13-1010-50

1)

Poza aparaturą Siemens istnieje możliwość zabudowy wyłączników innych producentów: Eaton, Schneider, ABB, GE, Chint

2)

Oznaczenie typu kompletnej szafy:
Z - oznaczenie stałe ZMR
S lub W - w zależności od wykonania (S - stacjonarne, W - wysuwne)
O - pole odbiorcze z wyłącznikiem
3WL... - typ i wielkość wyłącznika (3WL11, 3WL12 lub 3WL13)
0406 - szerokość i głębokość szafy x 100 w [mm]
10 - 50 - wartość prądu znamionowego szyn zbiorczych x 100 w [A]

23WL

Szafy odbiorcze z wyłącznikami mocy 3WL (Z...O-23WL...-...-...)

Widok elewacji
Widok elewacji szafy odbiorczej z wyłącznikami mocy 3WL
Schemat jednokreskowy
Schemat jednokreskowy szafy odbiorczej z wyłącznikami mocy 3WL
Parametry szafy

Prąd znamionowy szyn zbiorczych:
1000 - 5000A
Prąd znamionowy wyłącznika: 3WL (630 do 1600A)
Wyłącznik w wersji;
stacjonarnej lub wysuwnej
Stopień ochrony:
IP20 - IP42
Wymiary:
- wysokość [mm]: 2200 + 40 (rama transportowa)
- szerokość [mm]: 800, 1000
- głębokość [mm]: 600 lub 800 (do 1600A), 800 (do 2500A), 1000 (do 5000A)
Sposób ustawienia:
przyścienna lub wolnostojąca

Szyny zbiorcze
[A]

Wyłącznik1)

Szerokość (S)
[mm]

Głębokość (G)
[mm]

Typ2)

1000 3WL11 800 600 ZS(W)O-23WL11-0806-10
800 800 ZS(W)O-23WL11-0808-10
1000 600 ZS(W)O-23WL11-1006-10
1000 800 ZS(W)O-23WL11-1008-10
1600 800 600 ZS(W)O-23WL11-0806-16
800 800 ZS(W)O-23WL11-0808-16
1000 600 ZS(W)O-23WL11-1006-16
1000 800 ZS(W)O-23WL11-1008-16
2500 800 800 ZS(W)O-23WL11-0808-25
1000 ZS(W)O-23WL11-1008-25
3200 3WL12 1000 1000 ZS(W)O-23WL12-1010-32
4000 1000 ZS(W)O-23WL12-1010-40
5000 1000 ZS(W)O-23WL12-1010-50

1)

Poza aparaturą Siemens istnieje możliwość zabudowy wyłączników innych producentów: Eaton, Schneider, ABB, GE, Chint

2)

Oznaczenie typu kompletnej szafy:
Z - oznaczenie stałe ZMR
S lub W - w zależności od wykonania (S - stacjonarne, W - wysuwne)
O - pole dobiorcze z wyłącznikiem
...3WL... - ilość, typ i wielkość wyłączników 3WL (3WL11 lub 12)
0806 - szerokość i głębokość szafy x 100 w [mm]
10 - 50 - wartość prądu znamionowego szyn zbiorczych x 100 w [A]

33WL

Szafy odbiorcze z wyłącznikami mocy 3WL (Z...O-33WL...-...-...)

Widok elewacji
Widok elewacji szafy odbiorczej z wyłącznikami mocy 3WL
Schemat jednokreskowy
Schemat jednokreskowy szafy odbiorczej z wyłącznikami mocy 3WL
Parametry szafy

Prąd znamionowy szyn zbiorczych:
1000 - 5000A
Prąd znamionowy wyłącznika:
3WL (630 do 800A)
Wyłącznik w wersji:
stacjonarnej lub wysuwnej
Stopień ochrony:
IP20 - IP42
Wymiary:
- wysokość [mm]:
2200 + 40 (rama transportowa)
- szerokość [mm]:
800, 1000
- głębokość [mm]:
600 lub 800 (do 1600A), 800 (do 2500A), 1000 (do 5000A)
Sposób ustawienia:
przyścienna lub wolnostojąca

Szyny zbiorcze
[A]

Wyłącznik1)

Szerokość (S)
[mm]

Głębokość (G)
[mm]

Typ2)

1000 3WL11 800 600 ZS(W)O-33WL11-0806-10
800 800 ZS(W)O-33WL11-0808-10
1000 600 ZS(W)O-33WL11-1006-10
1000 800 ZS(W)O-33WL11-1008-10
1600 800 600 ZS(W)O-33WL11-0806-16
800 800 ZS(W)O-33WL11-0808-16
1000 600 ZS(W)O-33WL11-1006-16
1000 800 ZS(W)O-33WL11-1008-16
2500 800 800 ZS(W)O-33WL11-0808-25
1000 ZS(W)O-33WL11-1008-25
3200 3WL12 1000 1000 ZS(W)O-33WL12-1010-32
4000 1000 ZS(W)O-33WL12-1010-40
5000 1000 ZS(W)O-33WL12-1010-50

1)

Poza aparaturą Siemens istnieje możliwość zabudowy wyłączników innych producentów: Eaton, Schneider, ABB, GE, Chint

2)

Oznaczenie typu kompletnej szafy:
Z - oznaczenie stałe ZMR
S lub W - w zależności od wykonania (S - stacjonarne, W - wysuwne)
O - pole odbiorcze z wyłącznikami
...3WL... - ilość, typ i wielkość wyłączników 3WL (3WL11 lub 12)
0806 - szerokość i głębokość szafy x 100 w [mm]
10 - 50 - wartość prądu znamionowego szyn zbiorczych x 100 w [A]

NZM3

Szafy odbiorcze z wyłącznikami mocy NZM3 (Z...O-NZM3-...-...)

Widok elewacji
Widok elewacji szafy odbiorczej z wyłącznikami mocy NZM3
Schemat jednokreskowy
Schemat jednokreskowy szafy odbiorczej z wyłącznikami mocy NZM3
Parametry szafy

Prąd znamionowy szyn zbiorczych:
630 - 5000A
Prąd znamionowy wyłącznika:
NZM3 (400 do 630A)
Wyłącznik w wersji:
stacjonarnej lub wysuwnej
Stopień ochrony:
IP20 - IP42
Wymiary:
- wysokość [mm]:
2200 + 40 (rama transportowa)
- szerokość [mm]: 400
- głębokość [mm]: 600
lub 800 (do 1600A), 800 (do 2500A),
1000 (do 5000A)
Sposób ustawienia:
przyścienna lub wolnostojąca
Podłączenia:
- kablowe dolne lub górne
- szynowe dolne lub górne

Szyny zbiorcze
[A]

Wyłącznik1)

Szerokość (S)
[mm]

Głębokość (G)
[mm]

Typ2)

630 NZM3 400 600 ZS(W)O-NZM3-0406-04
800 ZS(W)O-NZM3-0408-04
1000 600 ZS(W)O-NZM3-0406-10
800 ZS(W)O-NZM3-0408-10
1600 600 ZS(W)O-NZM3-0406-16
800 ZS(W)O-NZM3-0408-16
2500 800 ZS(W)O-NZM3-0408-25
3200 1000 ZS(W)O-NZM3-0410-32
4000 1000 ZS(W)O-NZM3-0410-40
5000 1000 ZS(W)O-NZM3-0410-50

1)

Poza aparaturą Eaton istnieje możliwość zabudowy wyłączników innych producentów: Siemens, Schneider, ABB, GE, Chint

2)

Oznaczenie typu kompletnej szafy:
Z - oznaczenie stałe ZMR
S lub W - w zależności od wykonania (S - stacjonarne, W - wysuwne)
ON - pole odbiorcze z wyłacznikiem NZM
NZM3 - wyłącznik NZM 3
0406 - szerokość i głębokość szafy x 100 w [mm]
06 - 50 - wartość prądu znamionowego szyn zbiorczych x 100 w [A]

NZM4

Szafy odbiorcze z wyłącznikami mocy NZM4 (Z...ON-NZM4-...-...)

Widok elewacji
Widok elewacji szafy odbiorczej z wyłącznikami mocy NZM4
Schemat jednokreskowy
Schemat jednokreskowy szafy odbiorczej z wyłącznikami mocy NZM4
Parametry szafy

Prąd znamionowy szyn zbiorczych:
1000 - 5000A
Prąd znamionowy wyłącznika:
NZM4 (800 do 1600A)
Wyłącznik w wersji:
stacjonarnej lub wysuwnej
Stopień ochrony:
IP20 - IP42
Wymiary:
- wysokość [mm]: 2200 + 40 (rama transportowa)
- szerokość [mm]: 400
- głębokość [mm]: 600 lub 800 (do 1600A), 800 (do 2500A), 1000 (do 5000A)
Sposób ustawienia:
przyścienna lub wolnostojąca
Podłączenia:
- kablowe dolne lub górne
- szynowe dolne lub górne

Szyny zbiorcze
[A]

Wyłącznik1)

Szerokość (S)
[mm]

Głębokość (G)
[mm]

Typ2)

1000 NZM4 400 600 ZS(W)O-NZM4-0406-10
800 ZS(W)O-NZM4-0408-10
1600 600 ZS(W)O-NZM4-0406-16
800 ZS(W)O-NZM4-0408-16
2500 800 ZS(W)O-NZM4-0408-25
3200 1000 ZS(W)O-NZM4-0410-32
4000 1000 ZS(W)O-NZM4-0410-40
5000 1000 ZS(W)O-NZM4-0410-50

1)

Poza aparaturą Eaton istnieje możliwość zabudowy wyłączników innych producentów: Siemens, Schneider, ABB, GE, Chint

2)

Oznaczenie typu kompletnej szafy:
Z - oznaczenie stałe ZMR
S lub W - w zależności od wykonania (S - stacjonarne, W - wysuwne)
O - pole odbiorcze z wyłacznikiem
NZM4 - typ i wielkość wyłącznika
0406 - szerokość i głębokość szafy x 100 w [mm]
10 - 50 - wartość prądu znamionowego szyn zbiorczych x 100 w [A]

Kompaktowymi

Szafy odbiorcze z wyłącznikami kompaktowymi (Z-S...-...)

Widok elewacji
Widok elewacji szafy odbiorczej z wyłącznikami kompaktowymi
Schemat jednokreskowy
Schemat jednokreskowy szafy odbiorczej z wyłącznikami kompaktowymi
Parametry szafy

Prąd znamionowy szyn zbiorczych: 630 - 5000A
Prąd znamionowy wyłączników:
160 do 630A
Prąd znamionowy pionowych szyn rozdzielczych:
400 - 1600A
Stopień ochrony:
IP20 - IP42
Wymiary:
- wysokość [mm]: 2200 + 40 (rama transportowa)
- szerokość [mm]: 1000
- głębokość [mm]:
600 lub 800 (do 1600A), 800 (do 2500A), 1000 (do 5000A)
Sposób ustawienia:
przyścienna lub wolnostojąca

Blok Wysokość Max. ilość Wersja wyłącznika
4xNZMN1-100 300 6 szt. stacjonarny
NZMN1-160 150 12 szt. stacjonarny
 NZMN2-250 150 12 szt. stacjonarny lub wtykowy
 NZMN3-630 200 9 szt. stacjonarny
 NZMN3-630 250 7 szt. wysuwany

Szyny zbiorcze
[A]

Wyłącznik1)

Szerokość (S)
[mm]

Głębokość (G)
[mm]

Typ2)

630 NZM... 1000 600 Z-S221006-06
800 Z-S221008-06
1000 600 Z-S221006-10
800 Z-S221008-10
1600 600 Z-S221006-16
800 Z-S221008-16
2500 800 Z-S221008-25
3200 1000 Z-S221010-32
4000 1000 Z-S221010-40
5000 1000 Z-S221010-50

1)

Poza aparaturą Eaton istnieje możliwość zabudowy wyłączników innych producentów: Siemens, Schneider, ABB, GE, Chint

2)

Oznaczenie typu kompletnej szafy:
Z - oznaczenie stałe ZMR
S221006 - szerokość i głębokość szafy x 100 w [mm]
06 - 50 - wartość prądu znamionowego szyn zbiorczych x 100 w [A]

Szafy odbiorcze z rozłącznikami bezpiecznikowymi

Skrzynkowymi typu LTL

Szafy odbiorcze z rozłącznikami bezpiecznikowymi LTL (Z-S...-...)

Widok elewacji
Widok elewacji szafy odbiorcze z rozłącznikami bezpiecznikowymi LTL
Schemat jednokreskowy
Schemat jednokreskowy szafy odbiorczej z rozłącznikami bezpiecznikowymi LTL
Parametry szafy

Prąd znamionowy szyn zbiorczych: 630 - 5000A
Prąd znamionowy rozłaczników: 160 do 630A
Prąd znamionowy pionowych szyn rozdzielczych:
400 - 1600A
Stopień ochrony:
IP20 - IP42
Wymiary:
- wysokość [mm]:
2200 + 40 (rama transportowa)
- szerokość [mm]:
1000
- głębokość [mm]:
600 lub 800 (do 1600A), 800 (do 2500A), 1000 (do 5000A)
Sposób ustawienia:
przyścienna lub wolnostojąca

Blok Wysokość Max. ilość
4xLTL00 (100A) 300 6 szt.
LTL00-160 150 12 szt.
LTL1-250 225 8 szt.
LTL2-400 225 8 szt.
LTL3-630 275 6 szt.

Szyny zbiorcze
[A]

Wyłącznik1)

Szerokość (S)
[mm]

Głębokość (G)
[mm]

Typ2)

630 LTL... 1000 600 Z-S221006-06
800 Z-S221008-06
1000 600 Z-S221006-10
800 Z-S221008-10
1600 600 Z-S221006-16
800 Z-S221008-16
2500 800 Z-S221008-25
3200 1000 Z-S221010-32
4000 1000 Z-S221010-40
5000 1000 Z-S221010-50

1)

Poza aparaturą Jean Moeller istnieje możliwość zabudowy rozłączników innych producentów: Siemens, Schneider, Eaton, EFEN, ABB, GE

2)

Oznaczenie typu szaf:
Z - oznaczenie stałe ZMR
S221006 - wysokość, szerokość i głębokość szafy x 100 w [mm]
06 - 50 - wartość prądu znamionowego szyn zbiorczych x 100 w [A]

Listwowymi typu SL pionowo

Szafy odbiorcze z rozłącznikami listwowymi SL pionowo (ZR-SL-S...-...)

Widok elewacji
Widok elewacji szafy odbiorczej z rozłącznikami listwowymi SL pionowo
Schemat jednokreskowy
Schemat jednokreskowy szafy odbiorczej z rozłącznikami listwowymi SL pionowo
Parametry szafy

Prąd znamionowy szyn zbiorczych: 630 - 5000A
Prąd znamionowy rozłaczników: SL... (160 do 630A)
Stopień ochrony:
IP20 - IP42
Wymiary:
- wysokość [mm]:
2200 + 40 (rama transportowa)
- szerokość [mm]:
600, 800
- głębokość [mm]:
600 lub 800 (do 1600A), 800 (do 2500A), 1000 (do 5000A)
Sposób ustawienia:
przyścienna lub wolnostojąca

Maksymalna ilość bloków w szafie:
Blok Szafa 600mm Szafa 800mm
SL00-160 10 szt. 14 szt.
SL1-250 5 szt. 7 szt.
SL2-400 5 szt. 7 szt.
SL3-630 5 szt. 7 szt.

Szyny zbiorcze
[A]

Wyłącznik1)

Szerokość (S)
[mm]

Głębokość (G)
[mm]

Typ2)

630 SL 600 lub 800 600 ZR-SL-S22..-06
800 ZR-SL-S22..-08
1000 600 ZR-SL-S22..-06
800 ZR-SL-S22..-08
1600 600 ZR-SL-S22..-06
800 ZR-SL-S22..-08
2500 800 ZR-SL-S22..-08
3200 1000 ZR-SL-S22..-10
4000 1000 ZR-SL-S22..-10
5000 1000 ZR-SL-S22..-10

1)

Rozłączniki bezpiecznikowe listwowe SL00-3

2)

Oznaczenie typu szaf:
Z - oznaczenie stałe ZMR
R - szafa odbiorcza z rozłącznikami
SL - rozłączniki SL pionowo
S220606 - wysokość, szerokość i głębokość szafy x 100 w [mm]
06 - 50 - wartość prądu znamionowego szyn zbiorczych x 100 w [A]

Listwowymi typu SL poziomo

Szafy odbiorcze z rozłącznikami listwowymi SL poziomo (ZR-SLL-S...-...)

Widok elewacji
Widok elewacji szafy odbiorczej z rozłącznikami listwowymi SL poziomo
Schemat jednokreskowy
Schemat jednokreskowy szafy odbiorczej z rozłącznikami listwowymi SL poziomo
Parametry szafy

Prąd znamionowy szyn zbiorczych: 630 - 5000A
Prąd znamionowy rozłaczników: SL... (160 do 630A)
Prąd znamionowy pionowych szyn rozdzielczych:
400 - 1600A
Stopień ochrony:
IP20 - IP42
Wymiary:
- wysokość [mm]:
2200 + 40 (rama transportowa)
- szerokość [mm]:
1125
- głębokość [mm]:
600 lub 800 (do 1600A), 800 (do 2500A), 1000 (do 5000A)
Sposób ustawienia:
przyścienna lub wolnostojąca

Szyny zbiorcze
[A]

Wyłącznik1)

Szerokość (S)
[mm]

Głębokość (G)
[mm]

Typ2)

630 SL 1125 600 ZR-SLL-S221106-06
800 ZR-SLL-S221108-06
1000 600 ZR-SLL-S221106-10
800 ZR-SLL-S221108-10
1600 600 ZR-SLL-S221106-16
800 ZR-SLL-S221108-16
2500 800 ZR-SLL-S221108-25
3200 1000 ZR-SLL-S221110-32
4000 1000 ZR-SLL-S221110-40
5000 1000 ZR-SLL-S221110-50

1)

Rozłączniki bezpiecznikowe listwowe SL00-3 produkcji Jean Müller

2)

Oznaczenie kompletnej szafy:
Z - oznaczenie stałe ZMR
R - szafa odbiorcza z rozłącznikami
SLL - rozłączniki SL poziomo
S221106 - wysokość, szerokość i głębokość szafy x 100 w [mm]
06 - 50 - wartość prądu znamionowego szyn zbiorczych x 100 w [A]

Szafy odbiorcze z rozłącznikami z bezpiecznikami

Typu SASIL z bezpiecznikami

Szafy odbiorcze z rozłącznikami SASIL (ZR-SA-S...-...)

Widok elewacji
Widok elewacji szafy odbiorczej z rozłącznikami z bezpiecznikami typu SASIL z bezpiecznikami
Schemat jednokreskowy
Schemat jednokreskowy szafy odbiorczej z rozłącznikami z bezpiecznikami typu SASIL z bezpiecznikami
Parametry szafy

Prąd znamionowy szyn zbiorczych: 630 - 5000A
Prąd znamionowy rozłaczników: SASIL... (160 do 630A)
Prąd znamionowy pionowych szyn rozdzielczych:
400 - 1600A
Stopień ochrony:
IP20 - IP42
Wymiary:
- wysokość [mm]:
2200 + 40 (rama transportowa)
- szerokość [mm]:
1000
- głębokość [mm]:
600 lub 800 (do 1600A), 800 (do 2500A), 1000 (do 5000A)
Sposób ustawienia:
przyścienna lub wolnostojąca

Szyny zbiorcze
[A]

Wyłącznik1)

Szerokość (S)
[mm]

Głębokość (G)
[mm]

Typ2)

630 SASIL 1000 600 ZR-SA-S221006-06
800 ZR-SA-S221008-06
1000 600 ZR-SA-S221006-10
800 ZR-SA-S221008-10
1600 600 ZR-SA-S221006-16
800 ZR-SA-S221008-16
2500 800 ZR-SA-S221008-25
3200 1000 ZR-SA-S221010-32
4000 1000 ZR-SA-S221010-40
5000 1000 ZR-SA-S221010-50

1)

Rozłączniki z bezpiecznikami SASIL00-3

2)

Oznaczenie typu szafy:
Z - oznaczenie stałe ZMR
R - szafa odbiorcza z rozłącznikami
SA - rozłączniki SASIL
S221006 - wysokość, szerokość i głębokość szafy x 100 w [mm]
06 - 50 - wartość prądu znamionowego szyn zbiorczych x 100 w [A]

Typu XR z bezpiecznikami

Szafy odbiorcze z rozłącznikami XR (ZR-XR-S...-...)

Widok elewacji
Widok elewacji szafy odbiorczej z rozłącznikami z bezpiecznikami typu XR z bezpiecznikami
Schemat jednokreskowy
Schemat jednokreskowy szafy odbiorczej z rozłącznikami z bezpiecznikami typu XR z bezpiecznikami
Parametry szafy

Prąd znamionowy szyn zbiorczych: 630 - 5000A
Prąd znamionowy rozłaczników: XR... (160 do 630A)
Prąd znamionowy pionowych szyn rozdzielczych:
400 - 1600A
Stopień ochrony:
IP20 - IP42
Wymiary:
- wysokość [mm]:
2200 + 40 (rama transportowa)
- szerokość [mm]:
1000
- głębokość [mm]:
600 lub 800 (do 1600A), 800 (do 2500A), 1000 (do 5000A)
Sposób ustawienia:
przyścienna lub wolnostojąca

Szyny zbiorcze
[A]

Wyłącznik1)

Szerokość (S)
[mm]

Głębokość (G)
[mm]

Typ2)

630 XR 1000 600 ZR-XR-S221006-06
800 ZR-XR-S221008-06
1000 600 ZR-XR-S221006-10
800 ZR-XR-S221008-10
1600 600 ZR-XR-S221006-16
800 ZR-XR-S221008-16
2500 800 ZR-XR-S221008-25
3200 1000 ZR-XR-S221010-32
4000 1000 ZR-XR-S221010-40
5000 1000 ZR-XR-S221010-50

1)

Rozłączniki z bezpiecznikami jednoprzerwowe XR-E lub dwuprzerwowe XR-M produkcji ABB

2)

Oznaczenie typu kompletnej szafy:
Z - oznaczenie stałe ZMR
R - szafa odbiorcza z rozłącznikami
XR - rozłączniki XR-E lub XR-M
S221006 - wysokość, szerokość i głębokość szafy x 100 w [mm]
06 - 50 - wartość prądu znamionowego szyn zbiorczych x 100 w [A]

Szafy odbiorcze z kasetami

Szafy odbiorcze z kasetami

Szafy odbiorcze z kasetami (ZK-S...-...)

Widok elewacji
Widok elewacji szafy odbiorczej z kasetami
Schemat jednokreskowy
Schemat jednokreskowy szafy odbiorczej z kasetami
Parametry szafy

Prąd znamionowy szyn zbiorczych: 630 - 4000A
Człony wysuwne:
8M/4 - 24M/1
Prąd znamionowy pionowych szyn rozdzielczych:
400 - 1600A
Stopień ochrony:
IP20 - IP42
Wymiary:
- wysokość [mm]:
2200 + 40 (rama transportowa)
- szerokość [mm]:
1000
- głębokość [mm]:
600 lub 800 (do 1600A), 800 (do 2500A), 1000 (do 4000A)
Sposób ustawienia:
przyścienna lub wolnostojąca

Szyny zbiorcze
[A]

Wyłącznik1)

Szerokość (S)
[mm]

Głębokość (G)
[mm]

Typ2)

630 8M/1 - 24M/1 1000 600 ZK-S221006-06
800 ZK-S221008-06
1000 600 ZK-S221006-10
800 ZK-S221008-10
1600 600 ZK-S221006-16
800 ZK-S221008-16
2500 800 ZK-S221008-25
3200 1000 ZK-S221010-32
4000 1000 ZK-S221010-40

1)

Oznaczenia typu szafy:
Z - oznaczenie stałe ZMR
K - szafa odbiorcza z kasetami
S221006 - wysokość, szerokość i głębokość szafy x 100 w [mm]
06 - 40 - wartość prądu znamionowego szyn zbiorczych x 100 w [A]

Szafy baterii kondensatorów

Z dławikami

Szafy baterii kondensatorów z dławikami (ZBD-S...-...)

Widok elewacji
Widok elewacji szafy baterii kondensatorów z dawikami
Schemat jednokreskowy
Schemat jednokreskowy szafy baterii kondensatorów z dławikami
Parametry szafy

Stopień tłumienia:
standardowo 7% lub wykonanie z innym tłumieniem np. 13%
Stopień ochrony:
IP20 - IP42
Wymiary:
- wysokość [mm]:
2200 + 40 (rama transportowa)
- szerokość [mm]:
800 - 1200
- głębokość [mm]:
800, 1000
Sposób ustawienia:
przyścienna lub wolnostojąca

Prąd znamionowy
[A]

Moc
[kvar]

Szerokość (S)
[mm]

Głębokość (G)
[mm]

Typ1)

Do uzgodnienia
z producentem
200 800 800 ZBD-S220808-200
1000 ZBD-S220810-200
300 1000 800 ZBD-S221008-300
1000 ZBD-S221010-300
400 1200 800 ZBD-S221208-400
1000 ZBD-S221210-400

1)

Oznaczenie kompletnej szafy:
Z - oznaczenie stałe ZMR
BD - szafa baterii kondensatorów z dławikami
S220806 - wysokość, szerokość i głębokość szafy x 100 w [mm]
200-400 - moc baterii [kvar]

Bez dławików

Szafy baterii kondensatorów bez dławików (ZB-S...-...)

Widok elewacji
Widok elewacji szafy baterii kondensatorów bez dławików
Schemat jednokreskowy
Schemat jednokreskowy szafy baterii kondensatorów bez dławików
Parametry szafy

Stopień ochrony:
IP20- IP42
Wymiary:
- wysokość [mm]:
2200 + 40 (rama transportowa)
- szerokość [mm]:
400, 600, 800, 1000
- głębokość [mm]:
800, 1000
Sposób ustawienia:
przyścienna lub wolnostojąca

Prąd znamionowy
[A]

Moc
[kvar]

Szerokość (S)
[mm]

Głębokość (G)
[mm]

Typ1)

Do uzgodnienia
z producentem
200 400 800 ZB-S220408-200
1000 ZB-S220410-200
300 600 800 ZB-S220608-300
1000 ZB-S220610-300
400 800 800 ZB-S220808-400
1000 ZB-S220810-400
500 1000 800 ZB-S221008-500
1000 ZB-S221010-500

1)

Oznaczenie typu kompletnej szafy:
Z - oznaczenie stałe ZMR
B - szafa baterii kondensatorów bez dławików
S220806 - wysokość, szerokość i głębokość szafy x 100 w [mm]
200-500 - moc baterii w [kvar]

Szafy dla dowolnego wyposażenia

Pole zasilające

* - kolorem czerwonym zaznaczono wyposażenie dodatkowe



Schemat elektryczny Widok z frontu Widok aparatury
umieszczonej
za maskownicami
rozdzielnicy
IZ1
(pole zasilające z rozłącznikiem)
IZ1 1 IZ1 2  IK1 3
Uwagi:
  • - Głębokość pola 400, 600lub 800mm;
  • - Zasilanie dolne lub górne;

Schemat elektryczny Widok z frontu Widok aparatury
umieszczonej
za maskownicami
rozdzielnicy
IZ2
(pole zasilające z wyłącznikiem)
IZ2 1 IZ2 2

IZ2 3
Uwagi:
  • - Głębokość pola z wyłącznikiem stacjonarnym MCCB do 1600A wynosi 400, 600 lub 800 mm. W przypadku zastosowania wyłącznika MCCB 800÷1600A z napędem silnikowym głębokość tego pola będzie wynośić 600 lub 800 mm.

Schemat elektryczny Widok z frontu Widok aparatury
umieszczonej
za maskownicami
rozdzielnicy
IZ1
(pole zasilające z wyłącznikiem)
IZ3 1 IZ3 2

IZ3 3
Uwagi:
  • - Głębokość pola z wyłącznikiem stacjonarnym MCCB do 1600A wynosi 400, 600 lub 800 mm. W przypadku zastosowania wyłącznika MCCB 800÷1600A z napędem silnikowym głębokość tego pola będzie wynośić 600 lub 800 mm.

Скачать каталог

Распредустройства НН
