Oписание
Контейнерные трансформаторные подстанции в металлической оболочке типа MR-w приспособлены для работы с кабельной, воздушно-кабельной сетью или воздушной высокого напряжения с даже наиболее расширенной сетевой системой, а также кабельной сетью (или воздушной) низкого напряжения. Прежде всего служат для электропитания крупных промышленных потребителей, напр.: шахты, карьеры, логистические центры. Подстанции привозятся на место установки комплектно укомплектованными. После установки требуется только подключить кабели ВН, НН, смонтировать заземление, а также установить и подключить трансформатор.

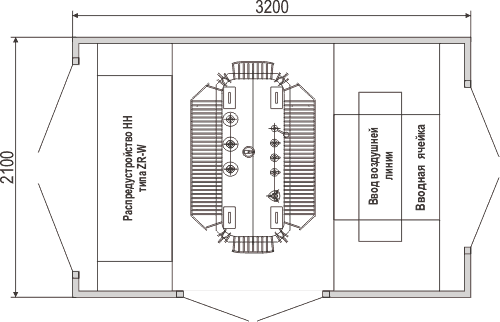

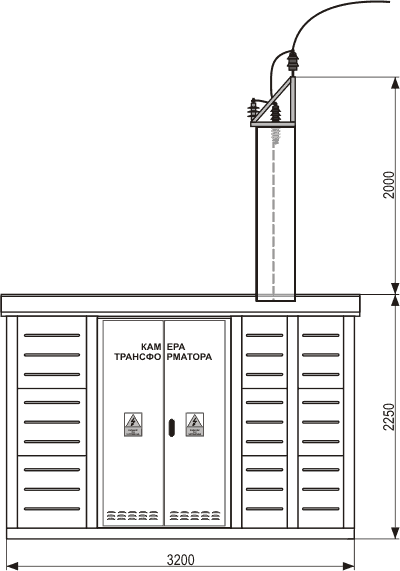

Вид спереди |

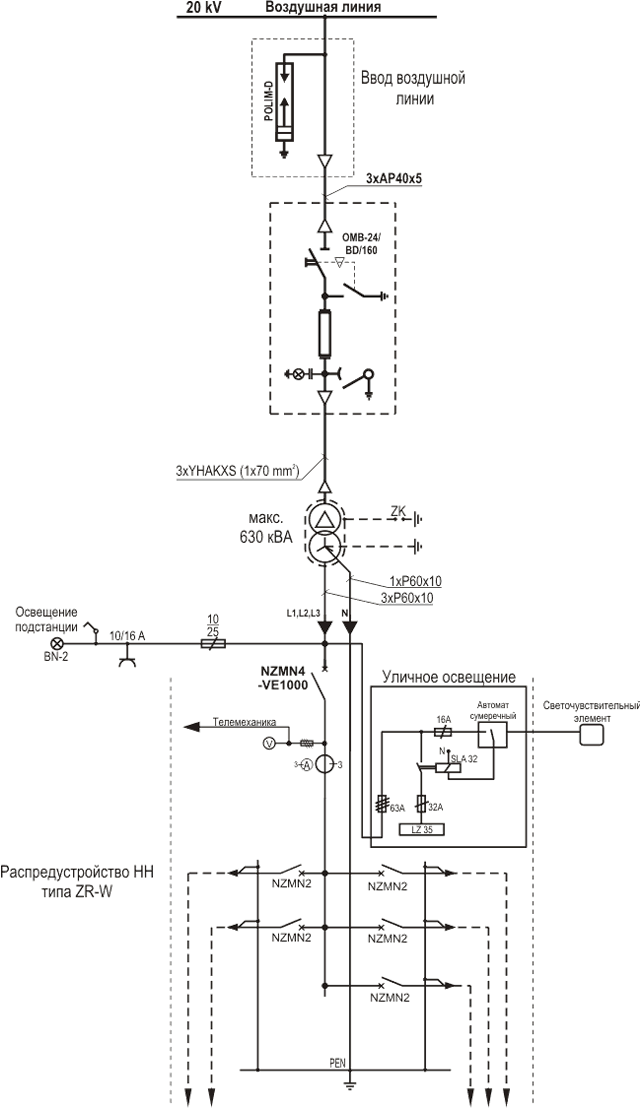

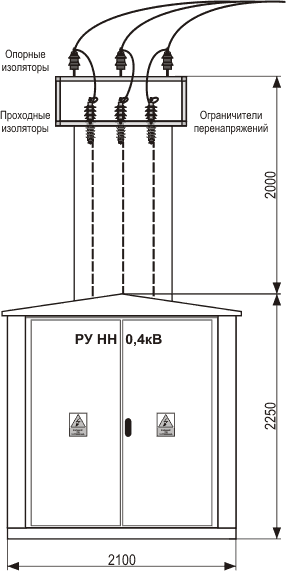

Вид слева |
Параметры
Основные технические параметры | ||||
Распредустройства | ||||
ВН | НН | |||
UN - | Номинальное напряжение | 24 кВ | 400 В | |
IN - | Номинальный длительный ток | 630 A | 1000 A | |
IN1s - | Номинальный ток К.З. 1-сек. | 16 кA | 30 кA | |
INsz - | Номинальный максимальный ток К.З. | 40 кA | 63 кA |
|
f - | Номинальная частота | 50 Гц | ||
SN - | Максимальная мощность трансформатора | 630 кВА | ||
Степень защиты | IP 43 |
Подcтанции обладают Сертификатами аккредитованных единиц: Института Электротехники в Варшаве, Объединения Предприятий Исследовательских Центров высоковольтных устройств ЭНЕРГОСЕРТ в Москве, Государственного Производственного Объединения Электроэнергетики БЕЛЭНЕРГО в Миньске и Института Строительной Техники в Варшаве.
Мощность трансформатора [кВА] |
Номинальное напряжение трансформатора | ||||||||||
6 кВ | 10 кВ | 15 кВ | 20 кВ | 35 кВ | 6 кВ | 10 кВ | 15 кВ | 20 кВ | 35 кВ | 0,4 кВ | |
Номинальный ток вставки предохранителя [A] | Номинальный ток трансформатора [A] | ||||||||||
40 | - | 6,3 | 6,3 | 6,3 | - | - | 2,3 | 1,5 | 1,15 | - | 57,7 |
63 | - | 10 | 6,3 | 6,3 | - | - | 3,6 | 2,4 | 1,8 | - | 90,9 |
100 | 20 | 16 | 10 | 10 | 6,3 | 9,6 | 5,8 | 3,8 | 2,9 | 1,6 | 144,3 |
160 | 31,5 | 20 | 16 | 10 | 6,3 | 15,4 | 9,2 | 6,2 | 4,6 | 2,6 | 230,9 |
250 | 50/63 | 31,5 | 20 | 16 | 10 | 24,1 | 14,4 | 9,6 | 7,2 | 4,1 | 360,8 |
400 | 80 | 50 | 31,5 | 25 | 16 | 38,5 | 23,1 | 15,4 | 11,5 | 6,6 | 577,4 |
630 | 125 | 80 | 50/63 | 40 | 25 | 60,6 | 36,4 | 24,2 | 18,2 | 10,4 | 909,3 |
800 | - | 120 | 63 | 40/50 | 31,5 | - | 46,2 | 30,8 | 23,1 | 13,2 | 1155 |
1000 | - | 125 | 63/80 | 50/63 | 40 | - | 57,7 | 38,5 | 28,9 | 16,5 | 1443 |
