Oписание

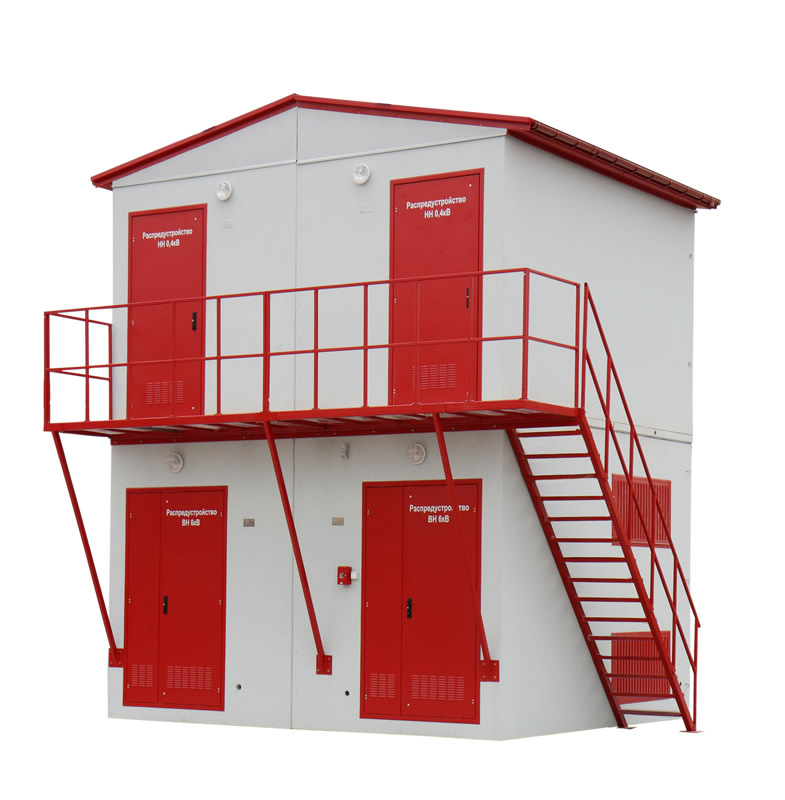

MRw bP d

Целью ограничения издержек инвестиции при объектах с большим спросом на установленную мощность, могут быть применены двухэтажные подстанции. Достоинством таких подстанций является сконденсирование большой мощности трансформаторных единиц на небольшой стройплощадке.

Наше собственное проектно-технологическое бюро и линия для отливки бетонных корпусов позволяет производить другие нестандартные двуэтажные подстанции

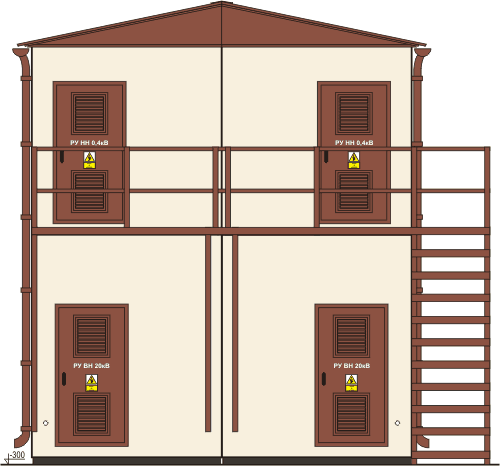

Вид спереди

Вид спереди

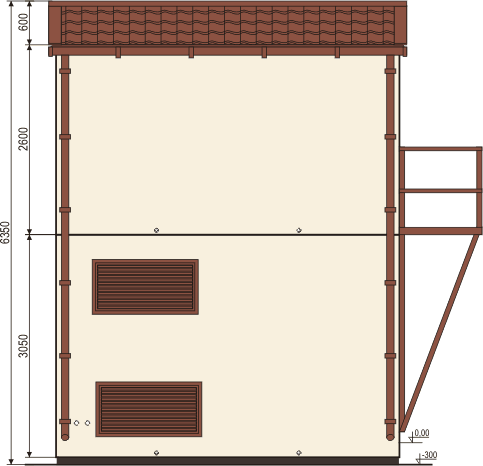

Вид справа

Вид справа

Вид сверху

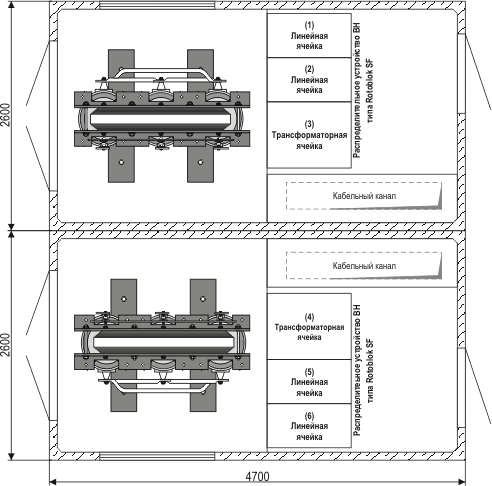

Первый этаж

Первый этаж

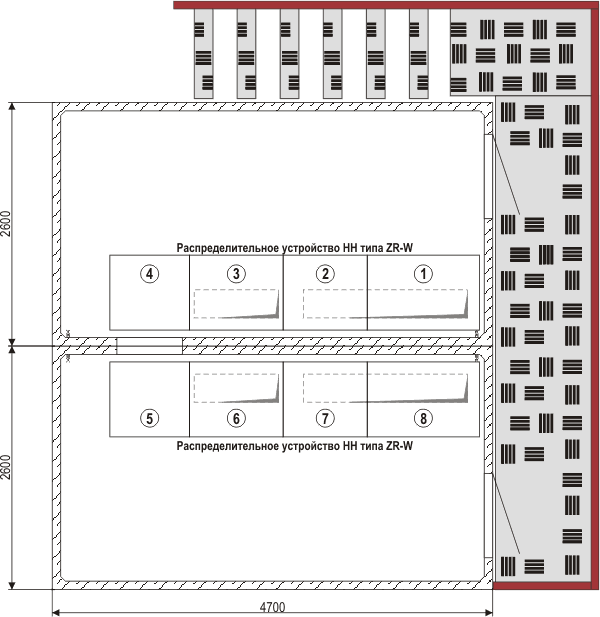

Второй этаж

Второй этаж

Cхема

Схема подстанции

Параметры

Основные технические параметры
    Распредустройства
ВН   НН
Ur - Номинальное напряжение 24/(6, 10, 15) 36 кВ   400 В
Ir - Номинальный длительный ток 630 ÷ 4000 A   1250 ÷ 6300 A
Ik - Номинальный ток К.З. 1-сек. 16 ÷ 40 кA (1c)   16 ÷ 105 кA (1s)
Ip - Номинальный максимальный ток К.З. 40 ÷ 100 кA   35 ÷ 200 кA
fr - Номинальная частота   50 Гц
Максимальная мощность трансформатора   до 4000 кВА
Степень защиты   IP 43 (до IP 54)

Подcтанции обладают Сертификатами аккредитованных единиц: Института Электротехники в Варшаве, Объединения Предприятий Исследовательских Центров высоковольтных устройств ЭНЕРГОСЕРТ в Москве, Государственного Производственного Объединения Электроэнергетики БЕЛЭНЕРГО в Миньске и Института Строительной Техники в Варшаве.



Мощность
трансформатора
[кВА]
Номинальное напряжение трансформатора
6 кВ 10 кВ 15 кВ 20 кВ 30 кВ 6 кВ 10 кВ 15 кВ 20 кВ 30 кВ 0,4 кВ
Номинальный ток вставки предохранителя [A] Номинальный ток трансформатора [A]
40 - 6,3 6,3 6,3 - - 2,3 1,5 1,15 - 57,7
63 - 10 6,3 6,3 - - 3,6 2,4 1,8 - 90,9
100 20 16 10 10 6,3 9,6 5,8 3,8 2,9 1,9 144,3
160 31,5 20 16 10 10 15,4 9,2 6,2 4,6 3,1 230,9
250 50/63 31,5 20 16 16 24,1 14,4 9,6 7,2 4,8 360,8
400 800* 50 31,5 25 25 38,5 23,1 15,4 11,5 7,7 577,4
630 125* 80 50 40 31,5 60,6 36,4 24,2 18,2 12,1 909,3
800 125** 100 63 50 40 77 46,2 30,8 23,1 15,4 1155
1000 - 125 63/80 50/63 40 96,2 57,7 38,5 28,9 19,2 1443
1250 - - 80 63 50 120,3 72,2 48,1 36,1 24,1 1804
1600 - - 125* 80 63 154 92,4 61,6 46,2 30,8 2309
2000 - - - 125* - 192,5 115,5 77 57,7 38,5 2887
2500 - - - - - 240,6 144,3 96,2 72,2 48,1 3608
3150 - - - - - 303,1 181,9 121,2 90,9 60,6 4547
4000 - - - - - 384,9 230,9 154 115,5 77 5774
* - Трансформаторы в настоящее время не производится
** - Распредустройства СН тип Rotoblok SF и TPM

Скачать каталог





Подстанции типа MRw-b
