Oписание

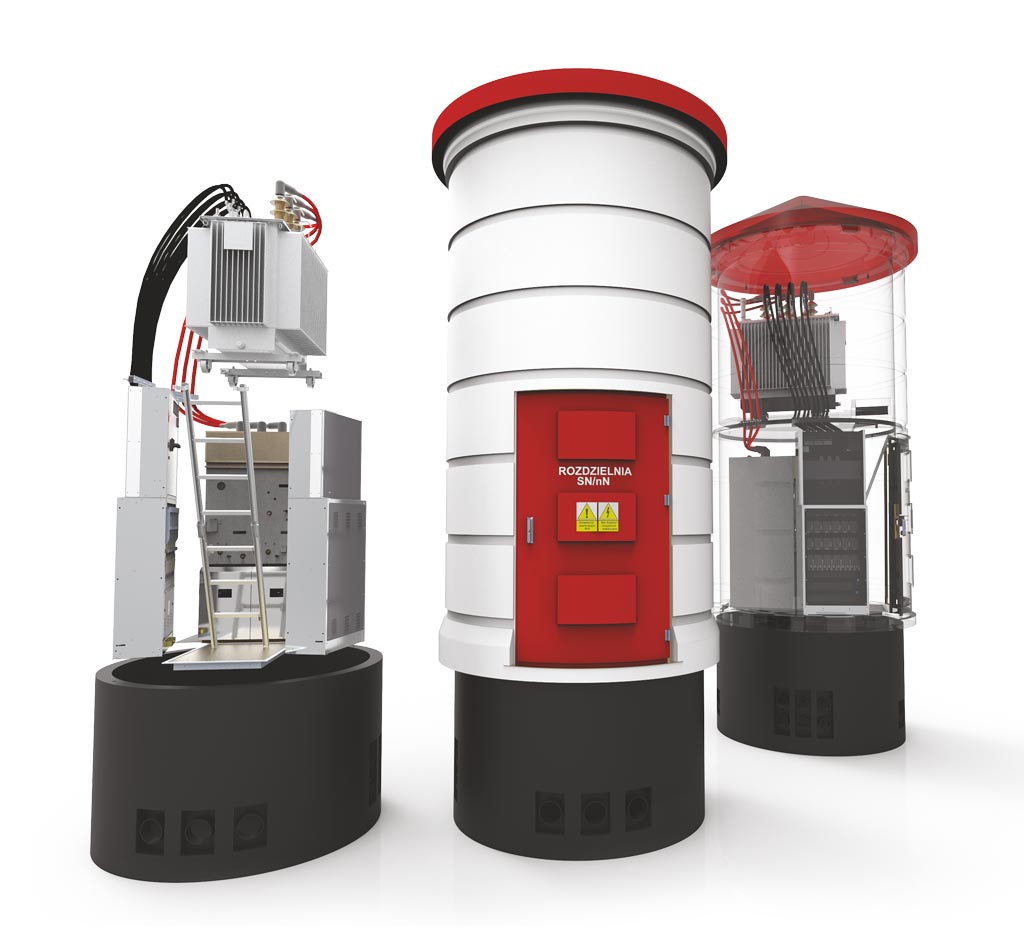

wst


Малогабаритная трансформаторная подстанция в бетонном корпусе с внутренним обслуживанием типа MRw-b 20/0,4 предназначена для свободностоящей установки и приспособлена для работы с кабельной или воздушно-кабельной сетью высокого напряжения кольцевой или лучевой системы, а также кабельной сетью низкого напряжения. Служит для питания приемщиков общественного пользования, а в частности для электропитаниа:

- жилищных районов в городах,
- парков и мест отдыха,
- пригородных поселков и деревни,
- строительных площалок,
- промышленных объектов и ремесленных мастерских.

Подстанцию доставлается на место установки полностьюукомплектованной распределительными устройствами ВН, НН, а также внутренними проводками. После установки требуется только подключить кабели ВН и НН, заземляющего контура, смонтировать заземление, а также установить и подключить трансформаторы.

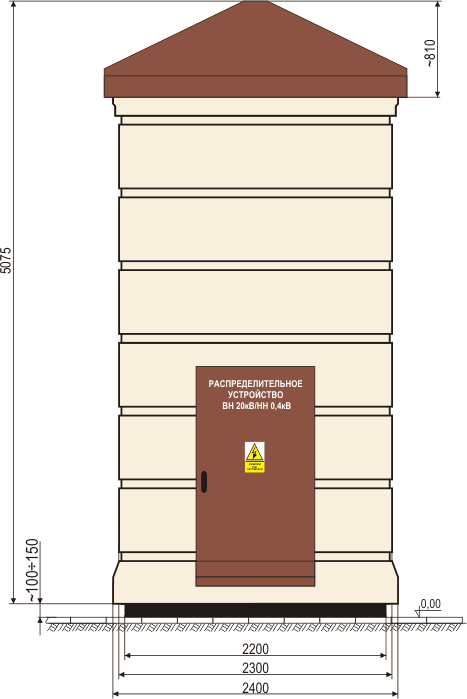

Вид подстанции

Вид подстанции

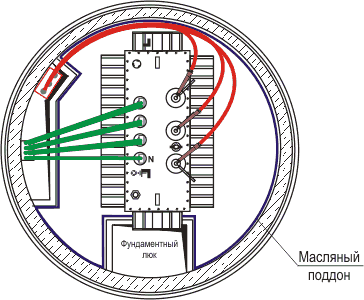

Вид сверху

Блок распредустройств

Блок распредустройств

Блок камеры трансформатора

Блок камеры трансформатора



Cхема

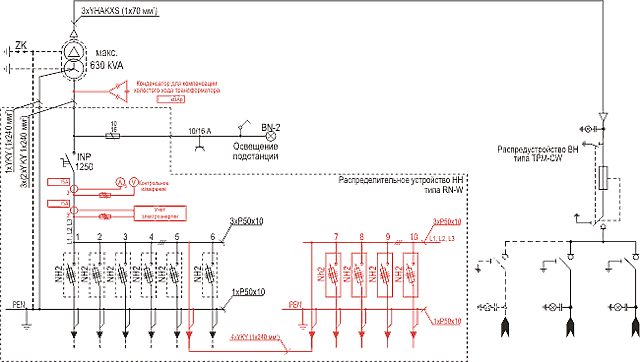

Схема стандартной подстанции

Схема стандартной подстанции

Oснащение

    Тип Макс. кол-во ячеек ВН
(выходов НН)
РУ ВН Стандартное исполнение TPM-CW 4
РУ НН Стандартное исполнение RN-W 6
  Нестандартное исполнение RN-W 10
Макс. мощность трансформатора - 630 кВА
Macca:

- фундамент
3600 кг
- камера распредустройств
 5200 кг
- камера трансформатора
 5100 кг
- крыша

- бетонная
1500 кг
- металлическая
 350 кг

Полезная площадь:
 3,46 м2

Параметры

Основные технические параметры
    Распредустройства
ВН   НН
UN - Номинальное напряжение 24 кВ   400 В
IN - Номинальный длительный ток 400 / 630 A   1250 A
IN1s - Номинальный ток К.З. 1-сек. 16 кA (1c)   16 / 20 (1c)
Ip - Номинальный максимальный ток К.З. 40 кA   35 / 40кA
fr - Номинальная частота   50 Гц
SN
- Максимальная мощность трансформатора   630 кВА
Степень защиты   IP 43

Первым этапом установки подстанции является выполнение в земле выемки. В сделанной выемке надо сделать заземляющий контур и подключить к контрольным зажимам внутри подстанции. Под фундаментом надо сделать песчано-гравийную подсыпку, толщиной 200 мм, а затем вылить фундаментную плиту из бетона кл. B10, толщиной около 250мм. Надо обратить внимание, чтобы фундаментная плита была выровнена.
На подготовленное таким способом место надо: установить фундамент, а затем главный корпус, корпус с камерой трансформатора, сверху установить трансформатор и крышу. В случае установки подстанции на влажных грунтах полагается дополнительно защитить фундамент антивлажной изоляцией. Кроме того вокруг подстанции надо выполнить систему исправно действующих осушающих фильтров. После установки подстанции надо обратить внимание на проходимость вентиляционных каналов в нижней части подстанции.

Способ установки подстанции

Способ установки подстанции

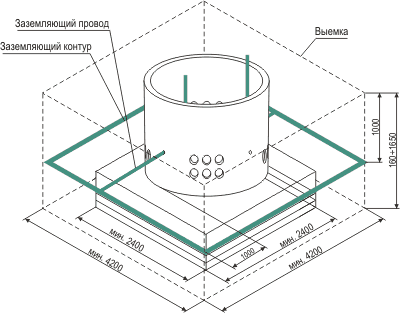

Пример выполнения выемки под подстанцией

Пример выполнения выемки под подстанцией
