Введение

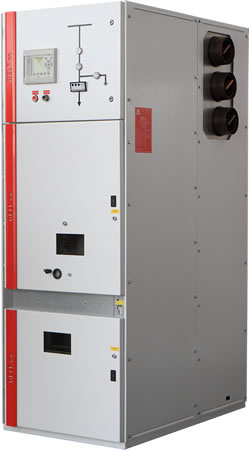

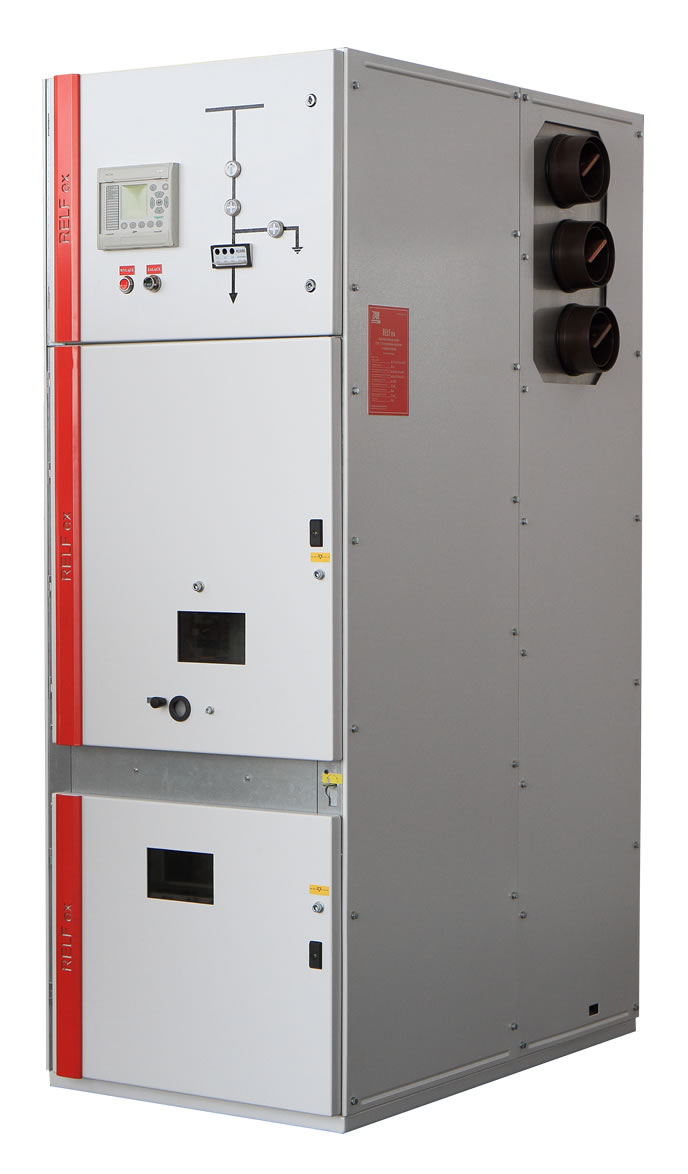

Relf ex m
2 91 opis

Каталог представляет распределительные устройства среднего напряжения типа RELF ex:

  • с воздушной изоляцией,
  • в металлическом корпусе,
  • секционные,
  • двухэлементные,
  • с одинарной системой сборных шин,
  • на номинальное напряжение до 17.5 кВ,
  • предназначены для использования в закрытых системах.

Характеристика распределительного устройства

Распределительное устройство типа RELF ex предназначено для работы на распределительных станциях производственных предприятий, пересылающих и потребляющих электроэнергию, учитывая специальное использование в контейнерных трансформаторных подстанциях. Соответствует нормам PN-EN 62271-200 и PN-EN 60694, обеспечивает уровень защиты до IP4X для внешних корпусов и IP2X для внутренних перегородок согласно PN-EN 60529. Предназначено для работы в нормальных условиях, определенных нормой PN-EN 60694. Распределительное устройство создано таким образом, чтобы нормальная работа, инспекция, сервисные операции выполнялись с соблюдением безопасности. Распределительное устройство - это бескаркасная конструкция, изготовленная из стальных листов жести, покрытых алюцинком либо оцинкованных, склепанных между собой. Имеет форму многосекционного шкафа, стены и перегородки которого создают самонесущую конструкцию. В шкафу распределительного устройства выделены следующие отсеки: присоединений, сборных шин, аппаратов с выкатным элементом и отсек вспомогательных цепей. Двери и задние двери шкафа (опционально боковые стенки) стандартно покрыты порошковым лаком серого цвета (RAL 7032) либо другим по желанию клиента.

Типы ячеек

Распределительное устройство можно составлять из ячеек с различными функциями. Это следующие ячейки:

  • вводные с выключателем и измерением напряжения,
  • отходящие (потребляющие) с выключателем или контактором,
  • фидерные с выключателем,
  • фидерные с короткозамыкателем,
  • измерительные с возможностью заземления сборных шин.

Основным элементом распределительного устройства RELF ex является двухэлементная ячейка с выключателем . Выкатной элемент распределительного устройства может быть оснащен выключателем, контактором, короткозамыкателем, группой измерительных трансформаторов напряжения с предохранителями. Выкатная тележка может занимать положения: рабочее, испытательное/отключенное и отделенное от ячейки. В выкатной тележке с выключателем или контактором использованы блокировки, позволяющие выполнять соединительные операции только в рабочем положении и испытательном положении. Извлечение или введение выкатной тележки в рабочее положение возможны только тогда, когда главный аппарат отключен.Включение главного аппарата возможно только тогда, когда он подключен к вспомогательным цепям.

Характерные свойства распределительного устройства:

  • воздушная изоляция,
  • изготовлено из стальной жести, покрытых алюцинком или горячецинкованных, соединенных заклепками, без сварки,
  • непрерывность работ во время сервисного обслуживания класса - LSC2B (три отсека главных цепи),
  • высокий уровень безопасности обслуживания,
  • классификация внутренней дуги IAC AFLR,
  • блокировки и защита от выполнения неправильных соединительных операций,
  • опция пристенного исполнения (с доступом к присоединениям только с фронтальной стороны шкафа),
  • диапазон типовых ячеек - линейные, линейные с измерением напряжения, секционные, измерительные,
  • ячейки с выключателем распределительных устройств оборудованы выключателями VD4 производства ABB,
  • возможность достройки дополнительных ячеек.

Распределительное устройство обеспечивает высокий уровень безопасности обслуживания, который достигается благодаря:

  • стойкости корпуса распределительного устройства на действие внутренней дуги,
  • блокировке соединительных операций и открывания дверей,
  • маневрированию выкатной тележкой при закрытых дверях,
  • применению отсеков, в которых перегородки обеспечивают уровень защиты IP2X,
  • возможности зрительного контроля соединительных операций через смотровые окна,
  • сигнализации напряжения в ячейках.

Распределительное устройство приспособлено к работе в нормальных условиях, определенных нормой PN-EN 60694 для внутренней распределительной и управляющей аппаратуры. Согласно этой норме граничные требования в окружающей среде распределительного устройства являются следующими:

  • допустимая высота монтажа над уровнем моря до 1000 м
  • температура окружающей среды:
    - максимальная +40°C среднесуточная + 35°C
    - минимальная на протяжении
    - минимальная длительная - 5°C

максимальная относительная влажность 95%

Технические характеристики

Технические характеристики распределительного устройства RELF ex
Номинальное напряжение [кВ] 12 12*/17,5
Номинальный непрерывный ток сборных шин и  ячейки ввода [A] 1250 2000 2500 31502) 1250 2000 2500
Номинальное выдерживаемое напряжение с сетевой частотой 50 Гц [кВ] 28 42*/38
Испытательное напряжение грозового импульса [кВ] 75 75*/95
Номинальная частота [Гц] 50
Ток термической стойкости  (кратковременный ток) [кА/3сек.] 31,5
Номинальный пиковый выдерживаемый ток [кА] 80
Стойкость на действие электрической дуги [кА] 31,5 (0,5 сек.)
Степень защиты IP4X
Высота шкафа [мм] 21251)
Высота шкафа [мм] 650 800 1000 650 800 1000
Глубина шкафа [мм] 1370
Соответствие нормам

PN-EN 62271-200;  PN-EN 60694;
*-согласно ГОСТ 15163-96; ГОСТ 14693-90; ГОСТ 689-90

1) указанная высота шкафа учитывает шкаф вспомогательных цепей высотой 605 мм

2) в процессе подготовки

Конструкция

Конструкция

Pаспределительного устройства

Конструкция
Ячейка распределительного устройства RELF ex сконструирована как шкаф, разделенный на четыре функциональных отсека.

  • A - отсек сборных шин (главные цепи),
  • б - отсек аппаратов (главные цепи),
  • в - отсек присоединений (силовые цепи),
  • г - отсек вспомогательных цепей (цепи низкового напряжения).

Шкаф распределительного устройства выполнен из сформированных гнутьем стальной жести, соединенных между собой заклепками, без использования сварки. Стены и перегородки создают самонесущую конструкцию. Для создания шкафов использовалась жесть толщиной 2 мм, покрытая шаром алюцинка или горячецинкованная. Для соединения использовались стальные заклепки с круглой головкой повышенной прочности.Функциональные отсеки ограничены внутренними вертикальными и горизонтальными перегородками. Внутренние перегородки крепятся к доковым стенам, укрепляя и стабилизируя всю конструкцию. В боковых стенках в местах склепывания имеются прогибы, в которых прячутся головки заклепок.

Конструкция
2 91 konstrukcja
A - отсек сборных шин (главные цепи),
B - аппаратный отсек (главные цепи),
C - отсек присоединений (главные цепи),
D - отсек вспомогательных цепей (цепи низкого напряжения).

внешним стенам крайних ячеек распределительного устройства дополнительно прикручено боковое покрытие, изготовленное из жести толщиной 2 мм. Обеспечивают они механическую и термическую прочность, в случае появления электрической дуги в крайних ячейках, улучшая также эстетику распределительного устройства. Распределительное устройство может быть одностороннего или двухстороннего обслуживания. В случае одностороннего обслуживания, вместо задних дверей с блокировками, применяется прикрученная стенка. Передний пояс между дверями аппаратного отсека и отсека присоединений, а также горизонтальная перегородка между этими отсеками могут бить демонтированы, что существенно упрощает проведение сервисных работ. Внутренние перегородки обеспечивают безопасный доступ в аппаратный отсек и отсек присоединений, даже если сборные шины находятся под напряжением. Согласно классификации LSC (Loss ofService Continulty) распределительное устройство RELF ex отвечает критериям категории LSCB2. Этому условию отвечают также распределительные устройства с тремя отсеками, когда выкатная тележка находится в отключенном положении.

Двери отсеков главных цепей изготовлены из черной жести толщиной 2.5 мм. В дверях установлены петли и задвижки, выдерживающие нагрузки взрывного характера. Эти петли позволяют открыть двери приблизительно на 135°. Замки всех дверей силовых отсеков оборудованы элементом, позволяющим закрыть двери при помощи висящего замка. Верхний и нижний края двери укреплены соответствующим образом сформированными и приваренными полосами, придающими жесткость.

Двери аппаратного отсека имеют смотровые окошка для зрительного контроля положения выкатного элемента и соединительных операций. На дверях аппаратного отсека находится механизм позволяющий быстро механически отключить выключатель, находящийся в рабочем положении через закрытые двери.

Клапана выброса давления
Все отсеки главных цепей имеют в верхней части отверстия выхлопных каналов с клапанами. Их задача заключается в понижении давления, возникшего в середине отсека вследствие дугообразного короткого замыкания.
Внезапный рост давления внутри отсека распределительного устройства срывает пластмассовые болты и отгибает клапаны.
Выкатной элемент - это система, состоящая из передвижного блока и, в зависимости от функции ячейки: выключателя, контактора, состава измерительных трансформаторов напряжения с предохранителями или короткозамыкателя. Тележка выполняет механическое соединение выкатного элемента с ячейкой распределительного устройства. Его неподвижная часть соединена с ячейкой с помощью стопоров с обеих сторон в отверстиях направляющих.Тележка перемещается между рабочим положением и положением испытания с помощью тягового винта, приводимого в движение вручную рукояткой, при закрытых дверях. Рабочее положение и положение испытания сигнализируется показателями положения после достижения тележкой соответствующего положения.
Подвижные перегородки в аппаратном отсеке см. описание аппаратного отсека.
Отсеки распределительных устройств. Отсек сборных шин недоступен во время нормальной работы. Для проведения сервисных работ доступ к сборным шинам осуществляется сверху шкафа, после демонтажа клапанов выброса давления. Он замкнутый с обеих сторон ячейки проходными плитами с изолирующего материала. Эти плиты предотвращают повреждение соседних ячеек в случае возникновения электрической дуги в отсеке сборных шин.
Проходные плиты вместе с проходными изоляторами являются элементами, поддерживающими сборные шины. От сборных шин отходят отходящие шины и входят в опорно-проходные изоляторы, отделяющие отсек сборных шин от аппаратного отсека.
Аппаратный отсек становится доступным после открытия его дверей в порядке, контролируемом блокировками. В аппаратном отсеке находится выкатной элемент, а также все элементы, необходимые для его работы с ячейкой распределения, а именно: направляющие выкатной тележки, подвижные перегородки, опорно-проходные изоляторы со встроенными между отсеками контактами, элементы блокировки дверей и блокировки заземлителя, а также розетка вспомогательных цепей. В плите между аппаратным отсеком и отсеками присоединений и сборных шин, изготовленной из немагнитной стали, установлены опорно-проходные изоляторы. В изоляторах расположены отходящие шины и межполюсные контакты.
В аппаратном отсеке установлены металлические подвижные перегородки с механизмом для их передвижения. Их задача заключается в изолировании части аппаратного отсека от стационарных контактов, которые могут находится под напряжением, когда выкатной элемент находится в испытательном/отсоединенномили отдельном положении. После перемещения выкатного элемента из рабочего положения в испытательное/отсоединенное положение, они закрывают отверстия в опорно-проходных изоляторах и закрывают доступ к стационарным контактам, находящимся под напряжением, соответствуя степени защиты IP2X. Между этими контактами и закрытым корпусом остается безопасное изолирующее расстояние. Вследствие перемещение выкатного элемента из положения испытательного/отсоединенного в рабочее положение, раздвигаются подвижные перегородки, и открываются стационарные контакты, делая возможным соединение с контактами выключателя. Верхняя и нижняя перегородки открываются независимо. Через смотровое окошко в дверях видны механические указатели состояния выключателя и состояния активирования привода.
Отсек присоединений предназначен для подключения кабелей и доступен после открытия только передних (одностороннее исполнение шкафа) или передних и задних (двухстороннее исполнение шкафа) дверей отсека в порядке, контролируемом блокировками.
В этом отсеке установлены трансформаторы тока, заземлитель, а также (в зависимости от эксплуатационных потребностей) опционально: трансформаторы напряжения, трансформаторы тока нулевой последовательности и ограничители перенапряжений.
Трансформаторы напряжения монтируются в передней части отсека присоединений. Заземлитель имеет ручной привод. Его состояние сигнализируется индикатором положения, за ним также можно наблюдать через смотровое окошко в задней стенке. Дно отсека закрыто делимой крышкой пола, являющейся одновременно проходной плитой кабелей. Отверстия в плите закрыты резиновыми кабельными проходами.
Для крепления кабелей служат кабельные держатели, прикрепленные к консолям.
Отсек вспомогательных цепей (низкого напряжения) изготовлен в форме шкафчика управления и полностью отделен от пространства высокого напряжения в распределительном устройстве. Шкаф имеет собственную жестяную обшивку и производится независимо от силовой части распределительного устройства. Может быть оснащен аппаратурой на другом рабочем месте, и после этого устанавливается на шкаф распределительного устройства.
Шкафчик предназначен для монтажа: микропроцессорной защиты, контрольно-измерительной и управляющей аппаратуры, а также элементов автоматики.
Крепится к крыше распределительного устройства сверху над аппаратным отсеком. На его дне и на боковых стенках выполнено ряд отверстий для кабельных проводов и проходов. Эти отверстия закрыты плитами, которые можно открывать согласно потребностям проекта. Для крепления аппаратуры предусмотрена перфорированная монтажная плита, которая размещена на задней стенке шкафчика. Аппаратуру можно также крепить на боковых стенках.
Подбирание конструкции согласно индивидуальным требованиям клиентов и требованиям проекта возможна после согласования с производителем.

Ошиновка

Шинная система

Сборные шины

В распределительном устройстве использовано горизонтальную, ординарную, трехфазовую систему шин с вертикальным размещением фаз. Они расположены в отдельном отсеке.
Используются медные плоские шины с закругленными краями, со следующими сечениями:
  • для 1250 A 100x10 R5 мм,
  • для 2000 A 2x(80x10 R5 мм),
  • для 2500 A 2x(100x10 R5 мм).
Сборные шины крепятся на распределительных шинах, которые выходят из опорно-проходных изоляторов, а также на проходных изоляторах, установленных в боковых перегородках. Распределительные шины, которые выходят из опорно-проходного изолятора, изготовлены из медного овального прута, подобранного до выходного отверстия опорно-проходного изолятора сечением:
  • для 1250A 44x24 мм либо 33x24 мм,
  • для 2000A 70x24 мм,
  • для 2500A 70x24 мм.

Изолирующие элементы

В распределительном устройстве применяются изоляторы, изготовленные из эпоксидных смол. В отсеке присоединений шины крепятся на опорных изоляторах. Для поддержки сборных шин и пропуска их между ячейками распределительного устройства используются проходные изоляторы, установлены в проходных плитах боковых стенок ячеек.
Проход через перегородку между аппаратным отсеком и отсеком сборных шин, а также отсеком присоединений обеспечивают опорно-проходные изоляторы.

Измерительная аппаратура

Для измерений используются измерительные трансформаторы тока типа IMZ либо TPU и напряжения типа UMZ производства ABB. Сигнализация напряжения в ячейках реализуется с помощью реактансных изоляторов и кассеты сигнализации.

Соединительная аппаратура

В распределительном устройстве использован вакуумный выключатель VD4 и контакт V-contact производства ABB в выкатном исполнении.Используется заземляющий быстрый выключатель с возможностью включения при замыкании типа EK6 производства ABB.

Автоматизация распределительного устройства

Распределительное устройство готово к эксплуатации в интегрированной системе управления, виртуализации и сбора данных. С этой целью оно оборудовано цифровым защитным реле (с возможностью цифровой коммуникации), а также блоками электроэнергетической автоматики. Тогда распределительное устройство может работать в системах вышестоящего и автоматического управления.

Силовые цепи

Структурные схемы примерных силовых цепей представлены на рисунке 2 в каталожных картах данного каталога. Отсек присоединений имеет дифференцированную оснастку в зависимости от типа ячейки.

Защитная аппаратура

В распределительном устройстве можно установить аппаратуру низкого напряжения любого производителя согласно индивидуальным потребностям клиента. Можно установить произвольное цифровое защитное реле для защиты цепей среднего напряжения. В распределительном устройстве существует возможность установить системы дугозащиты. Рекомендованные дугозащитные устройства – это системы типа ZŁ либо VAMP. Эти системы действуют по принципу: короткое замыкание обнаруживается благодаря детектированию вспышек и соответствующему изменению тока либо напряжения внутри предохраняемого распределительного устройства. В случае одновременного наступления обеих событий, происходит возбуждение системы, и на протяжении определенного времени (менее 10 мс) на главный выключатель подается отключающий импульс.

Вспомогательные цепи

К низковольтным вспомогательным цепям принадлежат: защитные блоки, цепи измерений, управления, автоматики и сигнализации. Для аппаратов этих цепей предназначен шкаф вспомогательных цепей, размещенный сверху аппаратного отсека. Размеры шкафа и примерное размещение аппаратуры на его дверях представлено на рисунках 3 и 4.Схемы примерных внутренних и монтажных соединений главных и вспомогательных аппаратов для типовой оснастки распределительного устройства можно получить от производителя распределительных устройств.

Защитное заземление

В каждом шкафу имеется заземлитель, в виде медной шины сечением 40x5 мм, расположенный внизу, сзади шкафа. Эти провода между шкафами соединены с помощью мостиков, создавая заземляющую магистраль. На конце этой магистрали со стороны распределительного устройства, слева и справа, есть зажимы для подключения к системе заземления объекта.

Кабельные присоединения

Отсеки присоединений приспособлены для вывода одно- или многожильных кабелей в пластмассовой изоляции. Рекомендуем использовать кабельную оснастку производства фирмы Tyco Electronics (Raychem), дистрибьютором которой мы являемся.

Блокировки

Распределительное устройство RELF ex имеет механические и электрические блокировки согласно нормам безопасности, а также другие, повышающие безопасность эксплуатации устройства:

Механические блокировки:

  1. препятствующие передвижению выкатного элемента из/в рабочее положение при включенном выключателе (согласно норме),
  2. позволяют включать и отключать выключатель только в рабочем положении и в положении испытания/отсоединения (согласно норме),
  3. позволяют включать заземлитель только тогда, когда выкатной элемент находится в положении испытания/отсоединения или отделения выкатного элемента
  4. блокируют перемещение выкатного элемента из положения испытания/отсоединения в рабочее положение, если заземлитель включен,
  5. блокируют открытие двери аппаратного отсека, если выкатной элемент находится в рабочем или промежуточном положении,
  6. блокируют открытие двери кабельного отсека, если заземлитель отключен,
  7. разрешают изменить положение выкатного элемента, только когда он разблокирован в ячейке.

Электрические блокировки:

  1. блокируют включение выключателя, если в его вспомогательных цепях нет питания; только механическое отключение выключателя (согласно норме),
  2. блокирует перемещение выкатного элемента в рабочее положение без
  3. блокирует доступ к приводу заземляющего выключателя, если замыкание заземляющего выключателя обусловлено дополнительно (напр. заземляющий выключатель сборных шин может быть замкнут только тогда, когда выкатные элементы данной секции находятся в положении тестирования/отключения),
  4. блокирует доступ к приводу выкатного элемента, если его перемещение обусловлено дополнительно.

За исключением блокировок, предусмотренных нормами, блокировки соответствуют требованиям конкретного проекта. После согласования с производителем распределительного устройства существует возможность оборудовать его дополнительными блокировками, функционирующими с помощью миниатюрных выключателей и электромагнитных запоров.

Оснастка распределительного устройства

Соединительная аппаратура

В распределительном устройстве использован вакуумный выключатель VD4 и контакт V-contact производства ABB в выкатном исполнении.Используется заземляющий быстрый выключатель с возможностью включения при замыкании типа EK6 производства ABB.

Измерительная аппаратура

Для измерений используются измерительные трансформаторы тока типа IMZ либо TPU и напряжения типа UMZ производства ABB. Сигнализация напряжения в ячейках реализуется с помощью реактансных изоляторов и кассеты сигнализации.

Защитная аппаратура

В распределительном устройстве можно установить аппаратуру низкого напряжения любого производителя согласно индивидуальным потребностям клиента. Можно установить произвольное цифровое защитное реле для защиты цепей среднего напряжения. В распределительном устройстве существует возможность установить системы дугозащиты. Рекомендованные дугозащитные устройства – это системы типа ZŁ либо VAMP. Эти системы действуют по принципу: короткое замыкание обнаруживается благодаря детектированию вспышек и соответствующему изменению тока либо напряжения внутри предохраняемого распределительного устройства. В случае одновременного наступления обеих событий, происходит возбуждение системы, и на протяжении определенного времени (менее 10 мс) на главный выключатель подается отключающий импульс.

Упаковка, транспортировка и инсталлирование распределительного устройства

Упаковка

Для распределительных устройств RELF ex используется три способа упаковки: a) стандартный - шкаф распределительного устройства устанавливается на поддоне, обматывается воздушно-пузырчатой пленкой, а затем стретч- пленкой, б) в ящиках – распределительное устройство, упакованное выше представленным способом, раскладывается по ящиках, в) специально для морского транспорта – распределительное устройство с поглощающим влагу агентом внутри упаковывается в полиэтиленовые мешки с консервационными свойствами, из которых отсасывается воздух. Таким образом защищенное распределительное устройство транспортируется соответственно на поддонах либо в ящиках.

Транспортировка

Распределительные устройства транспортируются отдельными шкафами. Транспортировка распределительного устройства в помещении и до помещения, в котором оно должно устанавливаться, может осуществляться с помощью крана или погрузчика. При транспортировке шкафа с помощью крана используются транспортировочные захваты, прикрепленные к боковым стенкам. угол преломления транспортировочных тросов не должен превышать 120°. Запрещается цеплять тросы непосредственно за конструкцию шкафов. При транспортировке с помощью погрузчика, шкаф устанавливается на транспортировочном поддоне. Во время транспортировки и установки распределительного устройства необходимо соблюдать осторожность, чтобы не повредить лакированных покрытий и корпуса. Такие основные аппараты, как: чувствительные к сотрясениям выключатели, контакты и выкатные элементы, а также низковольтные аппараты, перевозятся отдельно в оригинальной упаковке.

Установка

распределительного устройства Способ установки распределительного устройства и внешние подводки кабелей и шин зависят от конструкции объекта, где оно будет находится. Эти операции следует выполнять с учетом рекомендаций, полученных во время согласования с производителем распределительного устройства. Распределительные устройства могут устанавливаться непосредственно на полу, на фундаментной раме, прикрепленной к полу либо на металлической конструкции, находящейся на бетонном основании объекта. Независимо от основания, распределительные устройства должны быть выставлены горизонтально и прикреплены к основанию. На рисунке 5 представлено размещение распределительного устройства в помещении.

Размер X зависит от положения распределительного устройства:

  1. для пристенной установки, зазор составляет не менее чем 100 мм.
  2. для отдельностоящей установки , зазор составляет не менее 1000 мм.

На рисунке 6 показано примерные размеры выполнения отверстий в днище и точки крепления шкафа к основанию. Рисунок приведен для наглядности, а точные размеры положения необходимо согласовать во время заказа распределительного устройства.

Оснастка поставляется с распределительным

Каждое распределительное устройство поставляется со следующей оснасткой:

  1. соединительные элементы для соединения транспортных блоков,
  2. кривошип для передвижения выкатного элемента,
  3. кривошип для привода заземляющего выключателя,
  4. транспортная тележка выкатного элемента,
  5. ключи от двери шкафа.

Документы, поставляемые с распределительным устройством:

  1. декларация соответствия,
  2. инструкция обслуживания распределительного устройства,
  3. технично-эксплуатационная документация и гарантии на использованную аппаратуру,
  4. документация, составленная после установки распределительного устройства,
  5. гарантия.

Рисунки

Рисунок 1. Оснастка ячейки

Rozdzielnica SN typu RELF ex, wyposażenie pola
Rozdzielnica SN typu RELF ex, wyposażenie pola
1 выкатной выключатель
2 заземлитель
3 трансформаторы тока
4 трансформаторы напряжения (опция)
5 группа защит
6 шины электрических соединений
7 проходные изоляторы
8 опорно-проходные изоляторы
9 клапана выброса давления газов
10 шкаф управления
11 przekładnik ziemnozwarciowy
12 ogranicznik przepięć

Рисунок 2. Структурные схемы силовых цепей

Линейная ячейка с измерением напряжения
Schemat strukturalny obwodów głównych rozdzielnicy SN typu Relf ex
Линейная ячейка

Schemat strukturalny obwodów głównych rozdzielnicy SN typu Relf ex
СВ

Schemat strukturalny obwodów głównych rozdzielnicy SN typu Relf ex
СВ

Schemat strukturalny obwodów głównych rozdzielnicy SN typu Relf ex
Измерительная ячейка с заземлением сборных шин
Schemat strukturalny obwodów głównych rozdzielnicy SN typu Relf ex

Рисунок 3. Шкаф вспомогательных цепей

Шкаф вспомогательных цепей
Szafka obwodów pomocniczych Relf ex
Фронтальный вид
Szafka obwodów pomocniczych Relf ex
Вид сбоку
Szafka obwodów pomocniczych Relf ex
Монтажная плита
Szafka obwodów pomocniczych Relf ex

Рисунок 4. Примерное размещение аппаратуры на дверях шкафа вспомогательных цепей

Przykładowe rozmieszczenie aparatury na drzwiach szafki obwodów pomocniczych Relf ex

Рисунок 5. Установка распределительного устройства

Ustawienie rozdzielnicy Relf ex
Ustawienie rozdzielnicy Relf ex

Рисунок 6. Схема расположения отверстий и мест крепления шкафа к основанию

Otworowanie dna i punkty mocowania szafy do podłoża Relf ex

Рисунок 7. Несущая / монтажная рама распределительного устройства RELF

Rama nośna / montażowa rozdzielnicy RELF ex
Wymiary [mm]
S 400 550 750
G1 630 800 1000
