Применение

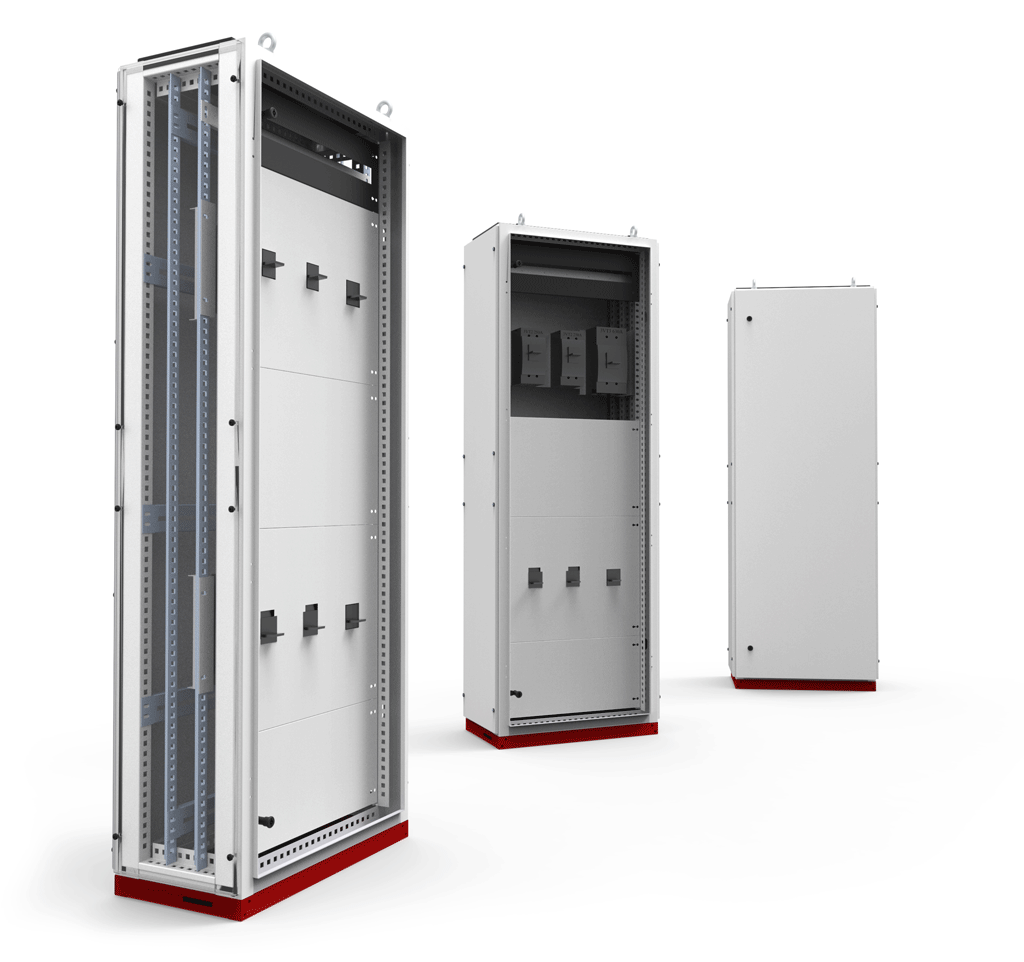

instal blok


Шкафы типа Instal-Blok внутренней установки, производимые АО «ZPUE» во Влощеве – это современное, модульное решение, основанное на каркасной конструкции с болтовыми соединениями, не требующими обслуживания, позволяющими просто и удобно расположить низковольтную аппаратуру управления, распределения и защиты, а также другое оборудование для потребностей энергетики, промышленной автоматики и других отраслей; возможно объединение шкафов в большые узлы. В зависимости от потребностей шкафы могут быть оснащены стандартными модулями или идеально адаптированы к любому оборудованию в соответствии с индивидуальными требованиями клиента. Применяемый принцип модульности, как в механической конструкции, так и в электрической, позволяет выбрать любую форму, внутреннее деление, а также степень защиты с учетом условий эксплуатации и окружающей среды. Широкий выбор и универсальность шкафов позволяет использовать их не только в промышленности, но и в таких учреждениях, как школы, банки, ведомства и т.д. Самонесущая, каркасная конструкция шкафов состоит из перфорированных профилей, соединенных между собой при помощи сварки, что обеспечивает высокую жесткость и прочность шкафа. Боковые панели, крыши и двери изготовлены из стального листа толщиной 1.5 мм, в стандартной комплектации окрашены порошковой краской цвета RAL 7032 или любого другого цвета из палитры RAL, по желанию клиента.

информация

Шкафы типа Instal-Blok внутренней установки, производимые АО «ZPUE» во Влощеве – это современное, модульное решение, основанное на каркасной конструкции с болтовыми соединениями, не требующими обслуживания, позволяющими просто и удобно расположить низковольтную аппаратуру управления, распределения и защиты, а также другое оборудование для потребностей энергетики, промышленной автоматики и других отраслей; возможно объединение шкафов в большые узлы. В зависимости от потребностей шкафы могут быть оснащены стандартными модулями или идеально адаптированы к любому оборудованию в соответствии с индивидуальными требованиями клиента. Применяемый принцип модульности, как в механической конструкции, так и в электрической, позволяет выбрать любую форму, внутреннее деление, а также степень защиты с учетом условий эксплуатации и окружающей среды. Широкий выбор и универсальность шкафов позволяет использовать их не только в промышленности, но и в таких учреждениях, как школы, банки, ведомства и т.д. Самонесущая, каркасная конструкция шкафов состоит из перфорированных профилей, соединенных между собой при помощи сварки, что обеспечивает высокую жесткость и прочность шкафа. Боковые панели, крыши и двери изготовлены из стального листа толщиной 1.5 мм, в стандартной комплектации окрашены порошковой краской цвета RAL 7032 или любого другого цвета из палитры RAL, по желанию клиента.

Также возможно изготовление шкафов из нержавеющей листовой стали. Данный тип шкафов рекомендован для применения в пищевой промышленности, а также перерабатывающей промышленности, для установки в помещениях, в которых существует возможность появления агрессивной среды: химические заводы, нефтехимическая промышленность, очистные станции и сооружения и т.д.

Шкафы могут быть оснащены одним или несколькими стальными монтажными листами, окрашенными порошковой краской или неокрашенными, покрытыми алюцинком, а также швеллерами, которые благодаря перфорированной каркасной конструкции шкафа (с шагом перфорации каждые 25 мм) могут быть размещены в любом месте, в зависимости от конструкционных и монтажных потребностей. Монтажные плиты и швеллеры закреплены на корпусе при помощи болтов.

Распределительная аппаратура может быть установлена непосредственно на швеллерах или монтажных плитах (выключатели, разъединители, контакторы) или размещена на соответствующих кронштейнах (счетчики), а также на рейках TS 35 (еврошинах, модульная коммутационная аппаратура). Доступ со стороны фасада устройства к рабочим элементам обеспечен при помощи правильно подобранных для устанавливаемой аппаратуры защитных панелей, закрепленных на шкафу при помощи простых в монтаже соединительных ригелей, изготовленных из пластмассы.
Наружные присоединения могут быть исполнены как кабельные, подведенные от кабельного канала снизу к вводной ячейке и принимающим ячейкам; шинные или кабельные - от верхней части устройства к вводной ячейке; или кабельные - от верхней части к принимающим ячейкам.

Шкафы установлены на цоколе, что позволяет расположить их на кабельных каналах непосредственно на бетонном полу объекта. Независимо от основания распределительные устройства должны быть выровнены по уровню. Боковые и задние панели крепятся либо стационарно, либо таким образом, чтобы обеспечить их быстрый демонтаж для доступа к установленной в шкафу аппаратуре.

Шкафы типа Instal-Blok в стандартном исполнении имеют степень защиты IP 43, а также максимально IP 66 благодаря применению полиуретановых уплотнительных прокладок для дверей, а также специальных вводов для вводных и принимающих кабелей, выполненных внизу или вверху шкафа.

Фиксация двери в трех точках - в нижней и верхней части, а также посредине на уровне замка благодаря применению замка типа DIRACK, который также может быть оснащен сертифицированными сердцевинами.
В случае шкафа шириной до 850 мм используются одностворчатые двери (могут быть установлены как в правом, так и левом исполнении впереди и сзади шкафа), в случае использования более широких корпусов (1000 и 1200 мм), монтируются двухстворчатые двери.

Строительство и Преимущества

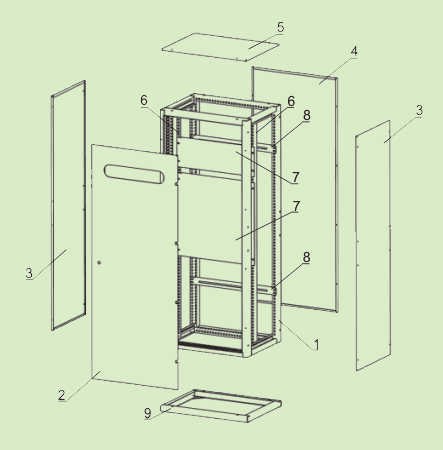

Конструкция шкафа
Budowa rozdzielnicy nN (niskiego napięcia) typu Instal-Blok
  1. Каркас
  2. Двери
  3. Боковая панель
  4. Задняя панель
  5. Верхняя панель
  6. Боковой элемент для закрепления монтажной плиты
  7. Плита для монтажа аппаратуры
  8. Крепление изоляторов
  9. Рама (цоколь)

Преимущества

  • современная, легкая и
  • прочная конструкция
  • многолетний срок службы
  • эстетичный дизайн
  • широкий выбор моделей

нормам

Распределительное устройство типа "Instal-Blok" удовлетворяет нормам следующих норм:

PN-EN 60439-1:2003
"Устройства низковольтные распределения и управления
Раздел 1: Комплекты, испытываемые в полном и сокращенном объеме типовых испытаний";
PN-IEC439-3+A1:1997
"Устройства низковольтные распределения и управления. Требования, предъявляемые к низковольтным устройствам распределения и управления, предназначенным для установки в местах, доступных для неквалифицированного персонала. Распределительные щиты";
PN-EN 60529:2003
"Степени защиты, обеспечиваемой корпусами (IP-код)";
Pr PN-EN 50102+A1
"Степени защиты от внешних механических воздействий, обеспечиваемые корпусами электрооборудования (IK код)".

Имеет сертификат Института электротехники.

pазмеры

высота: 1000/2000 [мм] (без цоколя)
ширина: 400/500/600/750/800/850/1000/1200 [мм] (+2x15 для всего распределительного устройства)
глубина: 400/600 [мм] (+2x18)

Технические данные

Основные технические данные
Номинальное коммутационное напряжение максимально 1000 В
Номинальное напряжение изоляции 1000 В
Номинальная частота 50 Гц
Испытательное напряжение 3500 В (50Гц)
Потери мощности внутри корпуса макс.800Вт/м3
Механическая прочность IK 09
Степень защиты до IP 66

Примерный вид шкафов

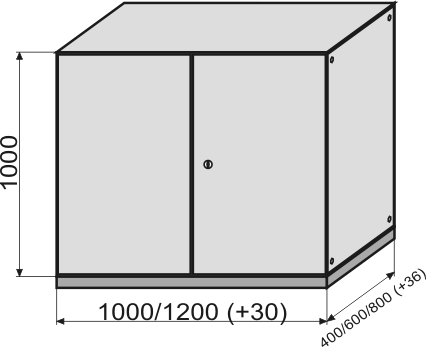

Шкафы высотой 1000 мм
Szafa o wysokości 1000mm do zabudowy aparatury sterowniczej, rozdzielczej i zabezpieczeniowej niskiego napięciaSzafa o wysokości 1000mm do zabudowy aparatury sterowniczej, rozdzielczej i zabezpieczeniowej niskiego napięcia

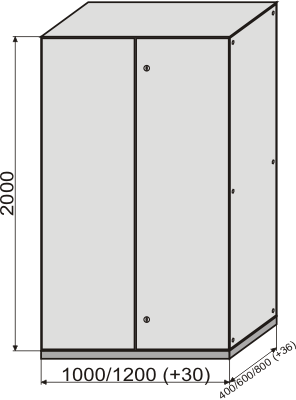

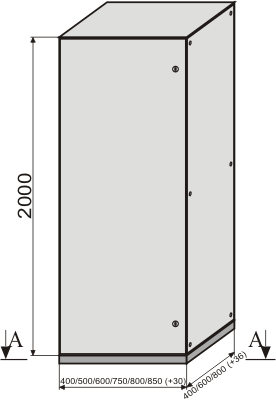

Шкафы высотой 2000 мм
Szafa o wysokości 2000mm do zabudowy aparatury sterowniczej, rozdzielczej i zabezpieczeniowej niskiego napięciaSzafa o wysokości 2000mm do zabudowy aparatury sterowniczej, rozdzielczej i zabezpieczeniowej niskiego napięcia

Установка распределительного устройства и монтаж присоединений

Распределительные устройства Instal-Blok предназначены для установки в помещениях. Они могут быть установлены непосредственно на бетонном полу здания.
Независимо от основания, распределительные устройства должны быть установлены горизонтально и закреплены при помощи 4 болтов M8 согласно рис. 2.1. При установке распределительного устройства необходимо оставить соответствующие промежутки между ним и другими элементами помещения, в соответствии с действующими правилами и нормами.
Внешние присоединения исполнены как:

  • кабельные от нижней части устройства к вводной ячейке и к принимающим ячейкам от кабельного канала
  • шинные или кабельные - от верхней части устройства к вводной ячейке
  • кабельные от верхней части устройства к принимающим ячейкам
Сечение A-A
Rozdzielnice Instal-Blok przeznaczone do instalowania w pomieszczeniach

Примеры ячейка (przykładowe konfiguracje)

Pole zasilające - вводная ячейка с выключателем нагрузки / выключателем

Pole zasilające

* - kolorem czerwonym zaznaczono wyposażenie dodatkowe



Schemat elektryczny Widok z frontu Widok aparatury
umieszczonej
za maskownicami
rozdzielnicy
IZ1
(pole zasilające z rozłącznikiem)
IZ1 1 IZ1 2  IK1 3
Uwagi:
  • - Głębokość pola 400, 600lub 800mm;
  • - Zasilanie dolne lub górne;

Schemat elektryczny Widok z frontu Widok aparatury
umieszczonej
za maskownicami
rozdzielnicy
IZ2
(pole zasilające z wyłącznikiem)
IZ2 1 IZ2 2

IZ2 3
Uwagi:
  • - Głębokość pola z wyłącznikiem stacjonarnym MCCB do 1600A wynosi 400, 600 lub 800 mm. W przypadku zastosowania wyłącznika MCCB 800÷1600A z napędem silnikowym głębokość tego pola będzie wynośić 600 lub 800 mm.

Schemat elektryczny Widok z frontu Widok aparatury
umieszczonej
za maskownicami
rozdzielnicy
IZ1
(pole zasilające z wyłącznikiem)
IZ3 1 IZ3 2

IZ3 3
Uwagi:
  • - Głębokość pola z wyłącznikiem stacjonarnym MCCB do 1600A wynosi 400, 600 lub 800 mm. W przypadku zastosowania wyłącznika MCCB 800÷1600A z napędem silnikowym głębokość tego pola będzie wynośić 600 lub 800 mm.

Pole sprzęgłowe - секционная ячейка с выключателем нагрузки / выключателем

Pole sprzęgłowe

* - kolorem czerwonym zaznaczono wyposażenie dodatkowe



Schemat elektryczny Widok z frontu Widok aparatury
umieszczonej
za maskownicami
rozdzielnicy
IS1
(pole sprzęgłowe z rozłącznikiem)
Pole sprzęgłowe z rozłącznikiem Pole sprzęgłowe z rozłącznikiem

Pole sprzęgłowe z rozłącznikiem
Uwagi:
  • - Głębokość pola 400, 600 lub 800 mm.

Schemat elektryczny Widok z frontu Widok aparatury
umieszczonej
za maskownicami
rozdzielnicy
IS2
(pole sprzęgłowe z wyłącznikiem)
Pole sprzęgłowe z wyłącznikiem Pole sprzęgłowe z wyłącznikiem

Pole sprzęgłowe z wyłącznikiem
Uwagi:
  • - Głębokość pola z wyłącznikiem wysuwnym MCCB do 1600A wynosi 400, 600 lub 800 mm. W przypadku zastosowania wyłącznika MCCB 800÷1600A z napędem silnikowym głębokość tego pola będzie wynosić 600 lub 800 mm.

Schemat elektryczny Widok z frontu Widok aparatury
umieszczonej
za maskownicami
rozdzielnicy
IS3
(pole sprzęgłowe z wyłącznikiem)
Pole sprzęgłowe z wyłącznikiem Pole sprzęgłowe z wyłącznikiem  Pole sprzęgłowe z wyłącznikiem
Uwagi:
  • - Głębokość pola z wyłącznikiem stacjonarnym MCCB 800/ 1600A wynosi 400, 600 lub 800 mm. W przypadku zastosowania wyłącznika MCCB 800÷1600A z napędem silnikowym głębokość tego pola będzie wynośić 600 lub 800 mm.

Pole zasilająco - odpływowe - вводная ячейка с выключателем вводно-отходящих

Pole zasilająco - odpływowe

* - kolorem czerwonym zaznaczono wyposażenie dodatkowe



Schemat elektryczny Widok z frontu Widok aparatury
umieszczonej
za maskownicami
rozdzielnicy
IZO1
(pole zasilająco-odpływowe)
Pole zasilająco-odpływowe Pole zasilająco-odpływowe Pole zasilająco-odpływowe
Uwagi:
  • - Głębokość pola 400, 600 lub 800 mm
  • - Szerokość jednego modułu wynosi 17,5 mm
  • - Zasilanie górne

Schemat elektryczny Widok z frontu Widok aparatury
umieszczonej
za maskownicami
rozdzielnicy

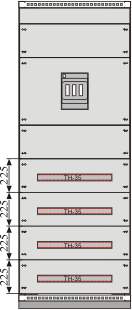

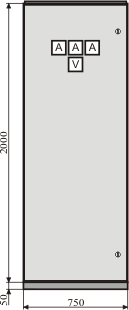

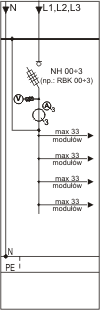

IZ02
(pole zasilająco-odpływowe)
Pole zasilająco-odpływowe Pole zasilająco-odpływowe

Pole zasilająco-odpływowe
Uwagi:
  • - Głębokość pola 400, 600 lub 800 mm
  • - Szerokość jednego modułu wynosi 17,5 mm
  • - Zasilanie górne

Schemat elektryczny Widok z frontu Widok aparatury
umieszczonej
za maskownicami
rozdzielnicy

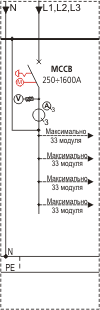

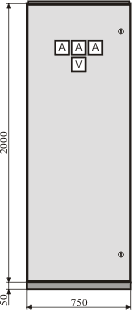

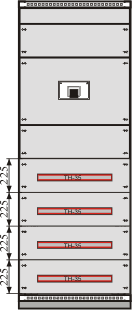

IZ03
(pole zasilająco-odpływowe)
Pole zasilająco-odpływowe Pole zasilająco-sprzęgłowe

Pole zasilająco-sprzęgłowe
Uwagi:
  • - Głębokość pola z wyłącznikiem stacjonarnym MCCB do 1600A wynosi 400, 600 lub 800 mm. W przypadku zastosowania wyłącznika MCCB 800÷1600A z napędem silnikowym głębokość tego pola będzie wynośić 600 lub 800 mm

Schemat elektryczny Widok z frontu Widok aparatury
umieszczonej
za maskownicami
rozdzielnicy

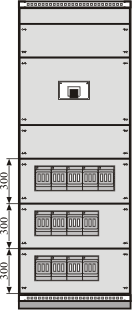

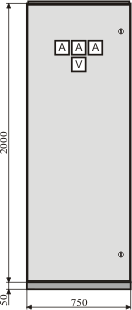

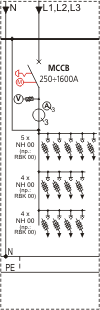

IZ04
(pole zasilająco-odpływowe)
Pole zasilająco-odpływowe Pole zasilająco-odpływowe

Pole zasilająco-odpływowe
Uwagi:
  • - Głębokość pola z wyłącznikiem stacjonarnym MCCB do 1600A wynosi 400, 600 lub 800 mm. W przypadku zastosowania wyłącznika MCCB 800÷1600A z napędem silnikowym głębokość tego pola będzie wynośić 600 lub 800 mm

Schemat elektryczny Widok z frontu Widok aparatury
umieszczonej
za maskownicami
rozdzielnicy

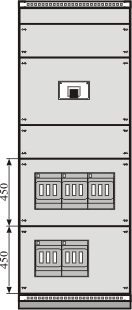

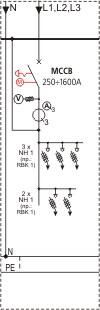

IZ05
(pole zasilająco-odpływowe)
IZ05 1 IZ05 2  IZ05 3
Uwagi:
  • - Głębokość pola z wyłącznikiem stacjonarnym MCCB do 1600A wynosi 400, 600 lub 800 mm. W przypadku zastosowania wyłącznika MCCB 800÷1600A z napędem silnikowym głębokość tego pola będzie wynośić 600 lub 800 mm

Pole odpływowe - отходящих

Pole odpływowe

Schemat elektryczny Widok z frontu Widok aparatury
umieszczonej
za maskownicami
rozdzielnicy

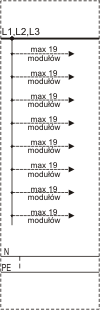

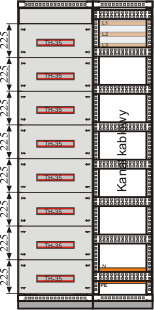

I01
(pole odpływowe)
Pole odpływowe Pole odpływowe Pole odpływowe
Uwagi:
  • - Głębokość pola 400, 600 lub 800mm;
  • - Zastosować dodatkowo pole z kanałem kablowym (IK1 lub IK2);
  • - Szerokość jedngo modułu wynosi 17,5 mm;

Schemat elektryczny Widok z frontu Widok aparatury
umieszczonej
za maskownicami
rozdzielnicy

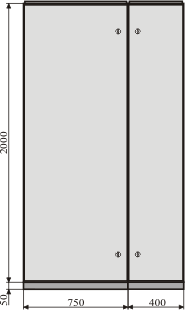

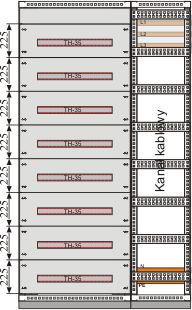

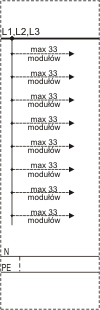

I02
(pole odpływowe)
Pole odpływowe Pole odpływowe Pole odpływowe
Uwagi:
  • - Głębokość pola 400, 600 lub 800 mm,
  • - Zastosowć dodatkowo pole z kanałem kablowym (IK1 lub IK2);
  • - Szerokość jednego modułu wynosi 17,5 mm;

Schemat elektryczny Widok z frontu Widok aparatury
umieszczonej
za maskownicami
rozdzielnicy

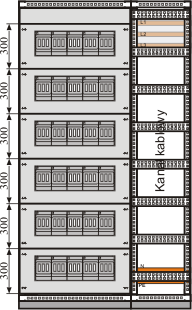

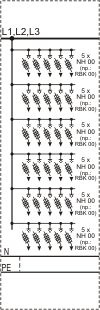

I03
(pole odpływowe)
Pole odpływowe Pole odpływowe Pole odpływowe
Uwagi:
  • - Głębokość pola 400, 600 lub 800 mm;

Schemat elektryczny Widok z frontu Widok aparatury
umieszczonej
za maskownicami
rozdzielnicy

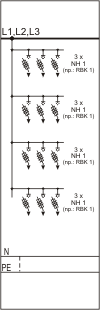

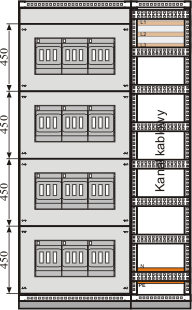

I04
(pole odpływowe)
Pole odpływowe Pole odpływowe Pole odpływowe
Uwagi:
  • - Głębokość pola 400, 600 lub 800 mm;

Schemat elektryczny Widok z frontu Widok aparatury
umieszczonej
za maskownicami
rozdzielnicy

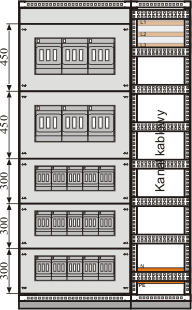

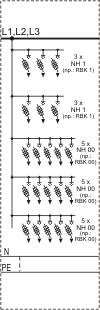

I05
(pole odpływowe)
Pole odpływowe Pole odpływowe Pole odpływowe
Uwagi:
  • - Głębokość pola 400, 600 lub 800 mm;

Schemat elektryczny Widok z frontu Widok aparatury
umieszczonej
za maskownicami
rozdzielnicy

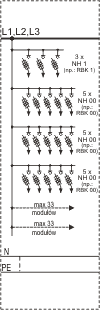

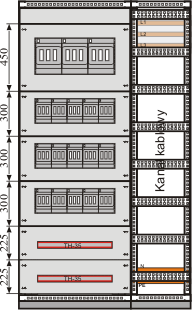

I06
(pole odpływowe)
Pole odpływowe Pole odpływowe Pole odpływowe
Uwagi:
  • - Głębokość pola 400, 600 lub 800mm;
  • - Zastosować dodatkowo pole z kanałem kablowym (IK1 lub IK2);
  • - Szerokość jedngo modułu wynosi 17,5 mm;

Schemat elektryczny Widok z frontu Widok aparatury
umieszczonej
za maskownicami
rozdzielnicy

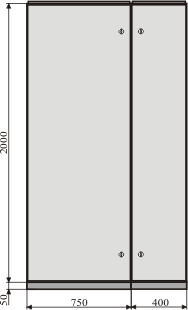

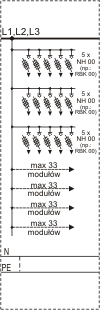

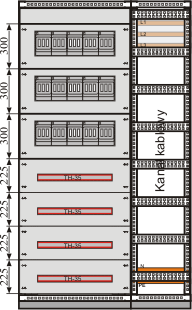

I07
(pole odpływowe)
Pole odpływowe Pole odpływowe Pole odpływowe
Uwagi:
  • - Brak;

Schemat elektryczny Widok z frontu Widok aparatury
umieszczonej
za maskownicami
rozdzielnicy
I011
(pole odpływowe)
Pole dopływowe Pole odpływowe Pole odpływowe
Uwagi:
  • - Głębokość pola 400, 600 lub 800 mm;

Schemat elektryczny Widok z frontu Widok aparatury
umieszczonej
za maskownicami
rozdzielnicy

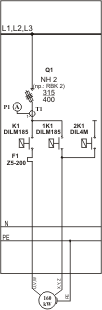

I012
(pole odpływowe)
Pole odpływowe Pole odpływowe Pole odpływowe
Uwagi:
  • - Głębokość pola 400, 600 lub 800 mm;

Schemat elektryczny Widok z frontu Widok aparatury
umieszczonej
za maskownicami
rozdzielnicy

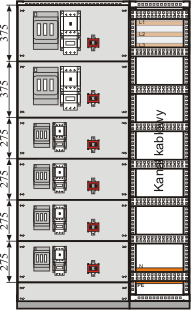

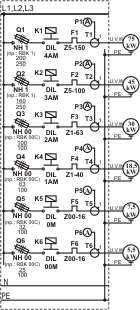

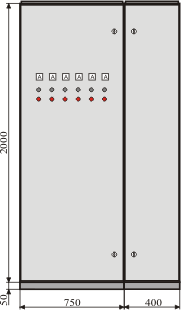

I021
(pole odpływowe)
Pole odpływowe Pole odpływowe Pole odpływowe
Uwagi:
  • - Głębokość pola 400, 600 lub 800 mm;

Schemat elektryczny Widok z frontu Widok aparatury
umieszczonej
za maskownicami
rozdzielnicy

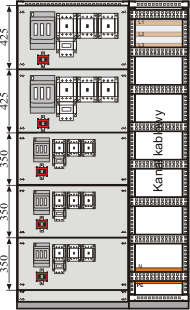

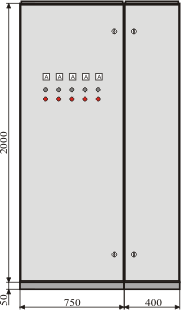

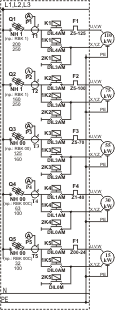

I022
(pole odpływowe)
Pole odpływowe Pole odpływowe Pole odpływowe
Uwagi:
  • - Głębokość pola 400, 600 lub 800 mm;

Schemat elektryczny Widok z frontu Widok aparatury
umieszczonej
za maskownicami
rozdzielnicy

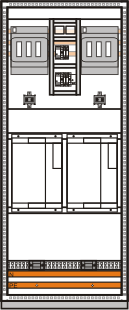

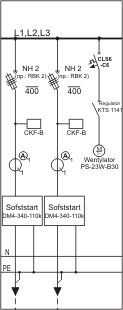

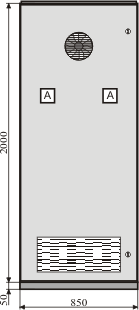

I031
(pole odpływowe)
Pole odpływowe Pole odpływowe Pole odpływowe
Uwagi:
  • - Głębokość pola 400 lub 800 mm;

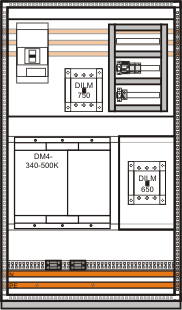

Schemat elektryczny Widok z frontu Widok aparatury
umieszczonej
za maskownicami
rozdzielnicy

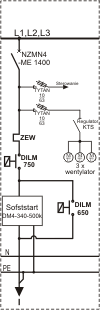

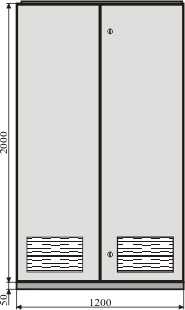

I032
(pole odpływowe)
Pole odpływowe Pole odpływowe Pole odpływowe
Uwagi:
- Głębokość pola 800 mm;

Pole z baterią kondensatorów - с конденсаторной батареей

Pole z baterią kondensatorów

Schemat elektryczny Widok z frontu Widok aparatury
umieszczonej
za maskownicami
rozdzielnicy

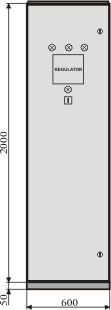

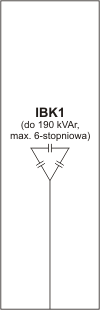

IBK1
(pole z baterią kondesatorów)
Pole z baterią kondesatorów Pole z baterią kondesatorów Pole z baterią kondesatorów
Uwagi:
  • - Głębokość pola 400, 600 lub 800mm;
  • - Maksymalna ilość stopni - 6;
  • - Maksymalna moc bateri kondesatorów 190 kVAr;
  • - Zasilanie dolne lub górne;
Schemat elektryczny Widok z frontu Widok aparatury
umieszczonej
za maskownicami
rozdzielnicy

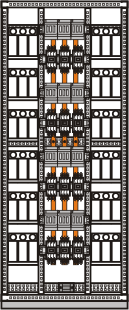

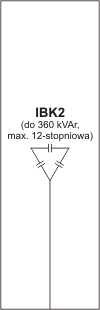

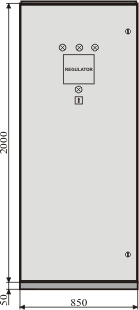

IBK2
(pole z baterią kondesatorów)
Pole z baterią kondesatorów Pole z baterią kondesatorów Pole z baterią kondesatorów
Uwagi:
  • - Głębokość pola 400, 600 lub 800 mm;
  • - Maksymalna ilość stopni - 12;
  • - Mksymalna moc baeri kondesatorów 360 kVAr;
  • - Zasilanie dolne lub górne.

Pole z kanałem kablowym - с кабельным каналом

Pole z kanałem kablowym

Schemat elektryczny Widok z frontu Widok aparatury
umieszczonej
za maskownicami
rozdzielnicy

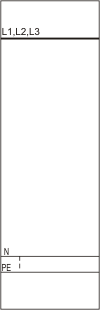

IK1
(pole z kanałem kablowym)
Pole z kanałem kablowym Pole z kanałem kablowym Pole z kanałem kablowym
Uwagi:
  • - Głębokość pola 400, 600 lub 800mm;

Schemat elektryczny Widok z frontu Widok aparatury
umieszczonej
za maskownicami
rozdzielnicy

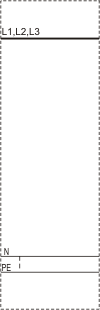

IK2
(pole z kanałem kablowym)
Pole z kanałem kablowym Pole z kanałem kablowym Pole z kanałem kablowym
Uwagi:
  • - Głębokość pola 400, 600 lub 800mm;

Примеры устройств - Przykłady rozdzielnic

Пример 1

Przykład 1

Przykład 1
Schemat elektyczny

Kliknij aby powiększyć

Rozdzielnica nN typu INSTAL-BLOK, przykład konfiguracji, schemat elektryczny
Widok elewacji
Rozdzielnica nN typu INSTAL-BLOK, przykład konfiguracji, widok z frontuRozdzielnica nN typu INSTAL-BLOK, przykład konfiguracji, widok z boku
Widok aparatury umieszczonej za maskownicami w rozdzielnicy
Rozdzielnica nN typu INSTAL-BLOK, przykład konfiguracji, widok aparatury

Пример 2

Przykład 2

Przykład 2
Schemat elektyczny

Kliknij aby powiększyć

Rozdzielnica nN typu INSTAL-BLOK, przykład konfiguracji, schemat elektryczny
Widok elewacji
Rozdzielnica nN typu INSTAL-BLOK, przykład konfiguracji, widok z frontuRozdzielnica nN typu INSTAL-BLOK, przykład konfiguracji, widok z boku
Widok aparatury umieszczonej za maskownicami w rozdzielnicy
Rozdzielnica nN typu INSTAL-BLOK, przykład konfiguracji, widok aparatury

Пример 3

Przykład 3

Przykład 3
Schemat elektyczny

Kliknij aby powiększyć

Rozdzielnica nN typu INSTAL-BLOK, przykład konfiguracji, schemat elektryczny
Widok elewacji
Rozdzielnica nN typu INSTAL-BLOK, przykład konfiguracji, widok z frontuRozdzielnica nN typu INSTAL-BLOK, przykład konfiguracji, widok z boku
Widok aparatury umieszczonej za maskownicami w rozdzielnicy
Rozdzielnica nN typu INSTAL-BLOK, przykład konfiguracji, widok aparatury

Пример 4

Przykład 4

Przykład 4
Schemat elektyczny

Kliknij aby powiększyć

Rozdzielnica nN typu INSTAL-BLOK, przykład konfiguracji, schemat elektryczny
Widok elewacji
Rozdzielnica nN typu INSTAL-BLOK, przykład konfiguracji, widok z frontuRozdzielnica nN typu INSTAL-BLOK, przykład konfiguracji, widok z boku
Widok aparatury umieszczonej za maskownicami w rozdzielnicy
Rozdzielnica nN typu INSTAL-BLOK, przykład konfiguracji, widok aparatury

Пример 5

Przykład 5

Przykład 5 (obudowa ze stali nierdzewnej)
Schemat elektyczny

Kliknij aby powiększyć

Rozdzielnica nN typu INSTAL-BLOK, przykład konfiguracji, schemat elektryczny
Widok elewacji oraz aparatury umieszczonej za maskownicami w rozdzielnicy
Rozdzielnica nN typu INSTAL-BLOK, przykład konfiguracji, widok elewacji

Скачать каталог



Распредустройства НН
