Введение

rotoblok sf m

Распределительное устройство типа Rotoblok SF состоит из отдельных ячеек, являющихся отдельными модулями.
Каждая ячейка имеет резервуар из нержавеющей стали, заполненный газом SF, в 6 котором находится соединительная аппаратура.
Как производство, так и тестирование каждой ячейки гарантируют их функционирование при различных температурах и давлении.
Полная изоляция выключателя нагрузки (разъединителя), а также быстрого заземлителя в газе SF обеспечивает отличное техническое состояние, защиту от 6 пыли, а также от возможного затопления трансформаторной подстанции.

Общее описание распределительног о устройства

Полная изоляция разъединителя газом SF уменьшает затраты на содержание 6 распределительного устройтсва и существенно влияет на уменьшение эксплуатационных расходов.
Соединение отдельных модулей распределительного устройства осуществляется в верхней части ячеек с помощью трех сборных шин, установленных параллельно с сохранением воздушной изоляции.
Нижняя часть ячейки - это отсек кабельных присоединений с воздушной изоляцией, выполненных с помощью стандартных кабельных головок.
В состав системы входят следующие ячейки: линейные, трансформаторные, измерительные, секционные, с разрядником, что позволяет выполнить произвольную конфигурацию трансформаторной подстанции с одним либо несколькими трансформаторами.
Распределительное устройство может найти применение в промышленной распределительной сети напряжением до 25 кВ в трансформаторных подстанциях ВН и НН, а также в потребительских подстанциях или распредеоительных устройствах высокого напряжения.
Линейные ячейки распределительного устройства могут иметь двигательный привод.
Электрический механизм может работать со всеми системами управления и контроля (с использованием радиоволн, телефонной сети, светодиодных соединений и т. п.).
Трансформаторные ячейки могут иметь отключающую катушку, позволяющую на дистанционное управление ячейкой.
Ячейки распределительного устройства Rotoblok SF, кроме выполнения определенных функций, отвечают требованиям относительно безопасности монтажа и эксплуатации.
Кроме этого, они имеют специальные смотровые стекла для контроля температуры контактов.
Основные размеры ячеек: (ширина/ высота/глубина) 500(375)/1950/950 мм.
В варианте с глубиной 1050 мм – это ячейка с каналом для отвода газов, что возникли во время дугового замыкания.
Существует также возможность конструкции ячеек распределительного устройства типа Rotoblok SF, оборудованных выключателями высокогоо напряжения типа HD4/R, VD4/R производства ABB либо ISM/TEL.

Технические данные

Технические данные
  Rotoblok SF
Номинальное напряжение дo 25 кВ
Номинальная частота / кол-во фаз 50 Гц / 3
Испытательное напряжение промышленой частоты:
- Относительно фаз и земли 50 кВ
- Безопасного изоляционного расстояния 60 кВ
Испытательное импульсное напряжение 1,2/50 μs 125 кВ / 145 кВ
Номинальный длительный ток главных шин 630 A
Кратковременный выдерживаемый ток 16 кА (1сек.) / 20 кА (1сек.)
Ток электродинамической стойкости 40 кА / 50 кА
Внутренняя дугостойкость IAC AF 16 кА (1сек.)
Степень охраны IP 4X
Oкружающая температура:
- пиковая кратковременная +40OC (313 K)
- наибольшая средняя в течение суток +35OC (308 K)
- наибольшая среднегодовая +20OC (293 K)
- наименьшая продолжительная -5OC (268 K)

Соответствие нормам

Соответствие нормам:

  • EN 62271-1 Высоковольтная аппаратура распределения и управления. Часть 1: Общие постановления”;
  • EN 62271-102 Высоковольтная аппаратура распределения и управления. Часть 102: Разъединители и заземлители высокого напряжения переменного тока;
  • EN 62271-103 Высоковольтная аппаратура распределения и управления. Часть 103: Разъединители номинальным напряжением выше 1кВ до 52 кВ включительно;
  • EN 62271-105 Высоковольтная аппаратура распределения и управления. Часть 105: Комплекты выключателей нагрузки с предохранителями переменного тока;
  • EN 62271-200 Аппаратура распределения и управления высоковольтная. Часть 200: Распределительные и управляющие устройства переменного тока в металлической оболочке на номинальные напряжения от 1 кВ до 52 кВ включительно;
  • ГOCT 14693:1990 Устройства комплектные распределительные негерметизированные в металлической оболочке.
  • ГОСТ 1516.3-96 Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции.

Конструкция ячейки

Конструкция линейной ячейки

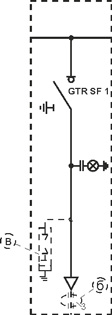

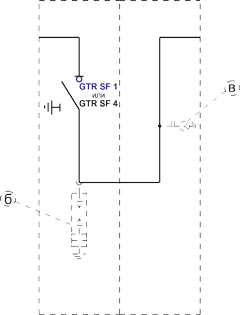

Электрическая схема
Rotoblok SF, Конструкция измерительной ячейки, Электрическая схема

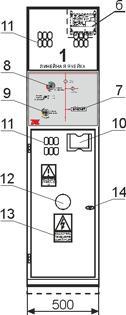

Вид спереди
Rotoblok SF, Конструкция измерительной ячейки, Вид спереди
Вид внутри спереди

Rotoblok SF, Конструкция измерительной ячейки, Вид внутри спереди

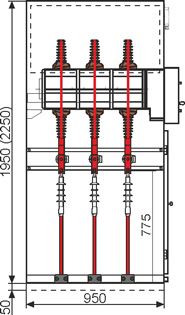

Вид внутри сбоку

Rotoblok SF, Конструкция измерительной ячейки, Вид внутри сбоку



Оборудование линейной ячейки
1. Выключатель нагрузки GTR SF1 с заземлителем
2. Шины
3. Емкостный делитель напряжения типа DCL20
4. Кабель
5. Кабельная муфта
6. Кабельный держатель типа UKZ
7. Неоновый индикатор, сотрудничающий с емкостным делителем напряжения
8. Гнездо выключателя нагрузки
9. Гнездо заземлителя
10. Карман
11. Инспекционное окошко
12. Окошко для подсвечивания фонариком целью проверки состояния положения контактов во время аварии освещения
13. Предупредительная табличка
14. Дверная ручка

Опциональное оснащение
а. Монтажная рама 50 мм (стандартное оснащение для высоты 2250 мм, для высоты 1950 по желанию клиента)
б. Индикатор протекания тока короткого замыкания, что крепится на кабеле типа SMZ, CPZ, FLAIR или SZK
в. Ограничитель перенапряжений типа ОПН–КР/TEL или ОПН–РТ/TEL

Конструкция трансформаторной ячейки

Электрическая схема
Rotoblok SF, Конструкция измерительной ячейки, Электрическая схема

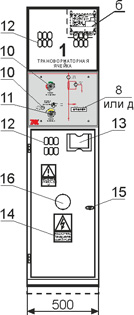

Вид спереди
Rotoblok SF, Конструкция измерительной ячейки, Вид спереди
Вид внутри спереди

Rotoblok SF, Конструкция измерительной ячейки, Вид внутри спереди

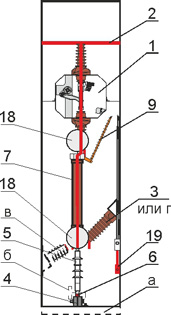

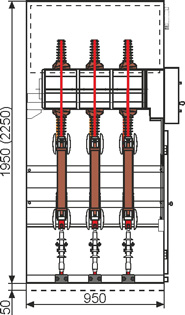

Вид внутри сбоку

Rotoblok SF, Конструкция измерительной ячейки, Вид внутри сбоку



Оборудование линейной ячейки
1. Выключатель нагрузки GTR SF 2V с заземлителем
2. Шины
3. Емкостный делитель напряжения типа DCL20
4. Кабельный держатель типа UKZ
5. Кабельная муфта
6. Кабель
7. Предохранительная вставка
8. Место для неонового индикатора, сотрудничающего с емкостным делителем напряжения
9. Тяга механизма, отключающего выключатель нагрузки, стимулированного клапанами вставок
10. Гнездо выключателя нагрузки
11. Гнездо заземлителя
12. Инспекционное окошко
13. Карман
14. Предупредительная табличка
15. Дверная ручка
16. Окошко для подсвечивания фонариком целью проверки состояния положения контактов во время аварии освещения
17. Электрическая защита типа
18. Дефлектор
19. Нижний заземлитель

Опциональное оснащение
а. Монтажная рама 50 мм (стандартное оснащение для высоты 2250 мм, для высоты 1950 по желанию клиента)
б. Индикатор протекания тока короткого замыкания, что крепится на кабеле типа SMZ, CPZ, FLAIR или SZK
в. Ограничитель перенапряжений типа ОПН–КР/TEL или ОПН–РТ/TEL
г. Емкостный делитель напряжения
д. Неоновый индикатор, сотрудничающий с емкостным делителем напряжения
е. Отключающая катушка DWN

Конструкция измерительной ячейки

Электрическая схема
Rotoblok SF, Конструкция измерительной ячейки, Электрическая схема

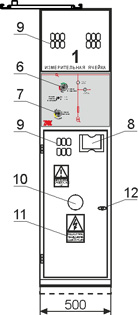

Вид спереди
Rotoblok SF, Конструкция измерительной ячейки, Вид спереди

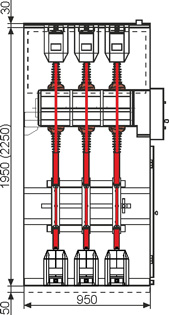

Вид внутри спереди

Rotoblok SF, Конструкция измерительной ячейки, Вид внутри спереди

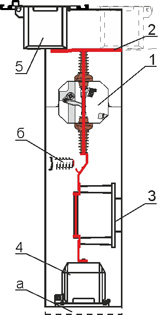

Вид внутри сбоку

Rotoblok SF, Конструкция измерительной ячейки, Вид внутри сбоку



Оборудование линейной ячейки
1. Выключатель нагрузки GTR SF 1 с заземлителем (или разъединитель
2. Шины
3. Держатель предохранителя измерительный
4. Трансформатор напряжения типа UMZ, TJC или TJP
5. Трансформатор тока типа TPU или ТЛО-10
6. Гнездо выключателя нагрузки
7. Гнездо заземлителя
8. Карман
9. Инспекционное окошко
10. Окошко для подсвечивания фонариком целью проверки состояния положения контактов во время аварии освещения
11. Предупредительная табличка
12. Дверная ручка

Опциональное оснащение
а. Монтажная рама 50 мм (стандартное оснащение для высоты 2250 мм, для высоты 1950 по желанию клиента)
б. Ограничитель перенапряжений типа ОПН–КР/TEL или ОПН–РТ/TEL

Конструкция секционной ячейки

Электрическая схема
Rotoblok SF, Конструкция измерительной ячейки, Электрическая схема
Вид спереди
Rotoblok SF, Конструкция измерительной ячейки, Вид спереди

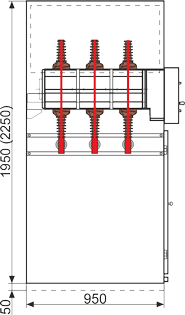

Вид внутри спереди

Rotoblok SF, Конструкция измерительной ячейки, Вид внутри спереди



Вид внутри сбоку

Rotoblok SF, Конструкция измерительной ячейки, Вид внутри сбоку



Оборудование линейной ячейки
1. Выключатель нагрузки GTR SF 1 с заземлителем (или разъединитель GTR SF 4 с заземлителем)
2. Шины
3. Опорный изолятор типа IPA
4. Место для неонового индикатора, сотрудничающего с емкостным делителем напряжения
5. Гнездо выключателя нагрузки
6. Гнездо заземлителя
7. Карман
8. Инспекционное окошко
9. Окошко для подсвечивания фонариком целью проверки состояния положения контактов во время аварии освещения
10. Предупредительная табличка
11. Дверная ручка

Опциональное оснащение
а. Монтажная рама 50 мм (стандартное оснащение для высоты 2250 мм, для высоты 1950 по желанию клиента)
б. Ограничитель перенапряжений типа ОПН–КР/TEL или ОПН–РТ/TEL
в. Емкостный делитель напряжения
г. Неоновый индикатор, сотрудничающий с емкостным делителем напряжения

Примеры

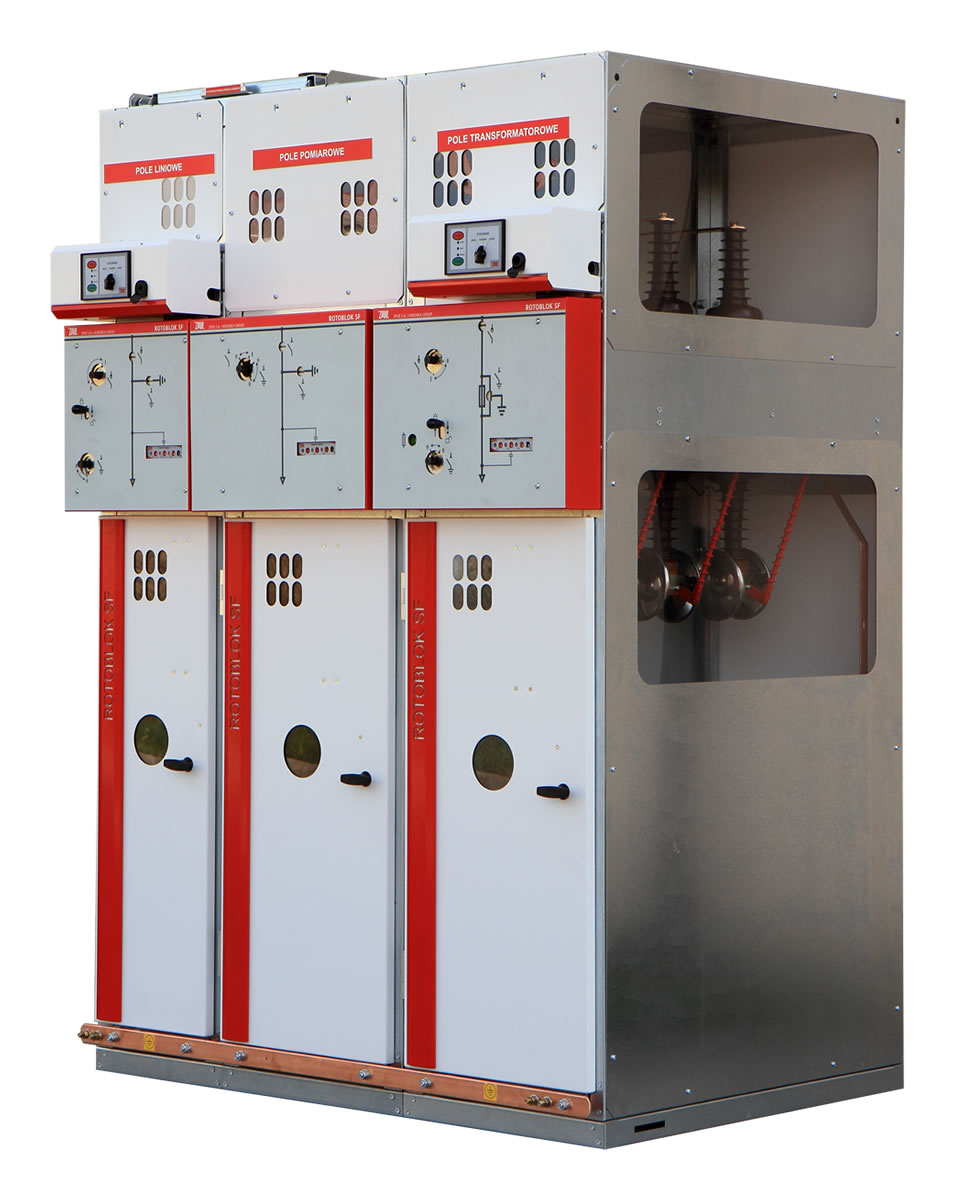

Примерный вид и схема распредустройства ВН типа Rotoblok SF. Пример

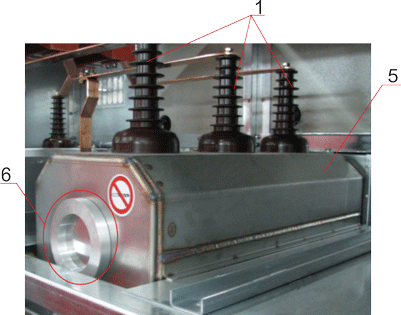

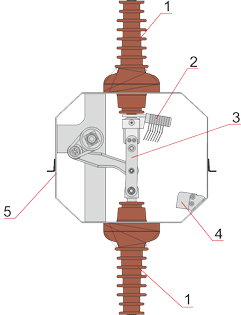

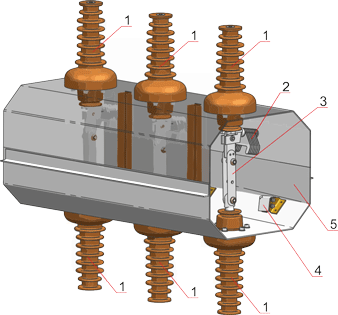

Устройство GTR SF

Устройство GTR SF
Устройство GTR SF
Устройство GTR SF
Устройство GTR SF
1. Проходной изолятор
2. Дугогасительные камеры
3. Силовые ножи
4. Заземляющий контакт
5. Корпус с нержавеющей стали
6. Клапан безопасности
