Блочные подстанции типа MRw-b 20/0,4 / MRw-b 20/630-3 (3,15 x 2,6 м)

Oписание

Oписание

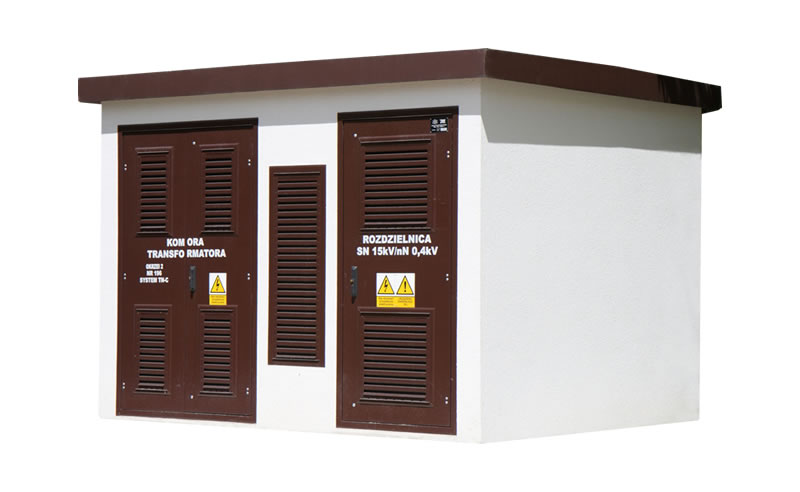

MRw b2pp d

Блочные трансформаторные подстанции в монолитном бетонном корпусе типа MRw-b 20/0,4 предназначены для работы с кабельной или кабельно-воздушной сетью высокого напряжения, кольцевой или лучевой системы эпектроснабжения потребителей, а также питания их кабепьными и смешанными линиями низкого напряжения НН. Они служат для питания:

  • жилых районов города,
  • парков и спорт площадок,
  • пригородов и сёл,
  • строек,
  • промышленных предприятий.

Подстанции доставляются на место назначения полностью укомплектованными. После установки требуется только подключить кабели ВН, НН, смонтировать заземление, установить и подключить силовые трансформаторы

Вариант-1

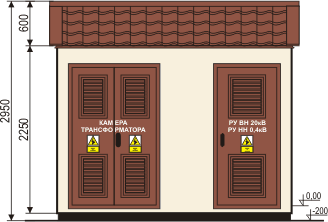

Вид спереди
MRw b 200 4 1 front
Вид слева
MRw b 200 4 1 bl

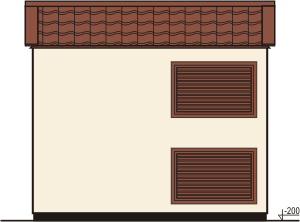

Вид сзади
MRw b 200 4 1 tyl
Вид справа
MRw b 200 4 1 bp

Вариант-2

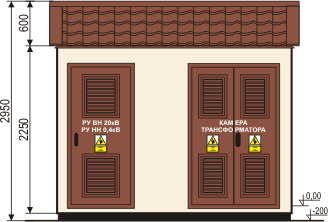

Вид спереди
MRw b 200 4 1w2 front
Вид слева
MRw b 200 4 1w2 bl

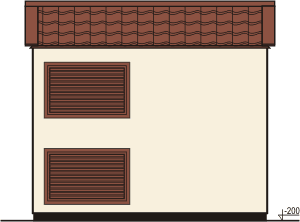

Вид сзади
MRw b 200 4 1w2 tyl
Вид справа
MRw b 200 4 1w2 bp

Вариант-3
Вид спереди
MRw b 200 4 2 front
Вид слева
MRw b 200 4 2 bl
Вид сзади
MRw b 200 4 1 tyl
Вид справа
MRw b 200 4 2 bp

Вариант-4

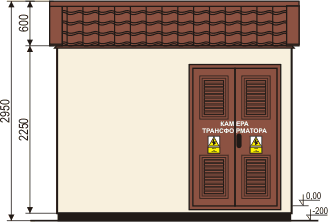

Вид спереди
MRw b 200 4 2w4 front
Вид слева
MRw b 200 4 2w4 bl
Вид сзади
MRw b 200 4 2w4 tyl
Вид справа
MRw b 200 4 2w4 bp

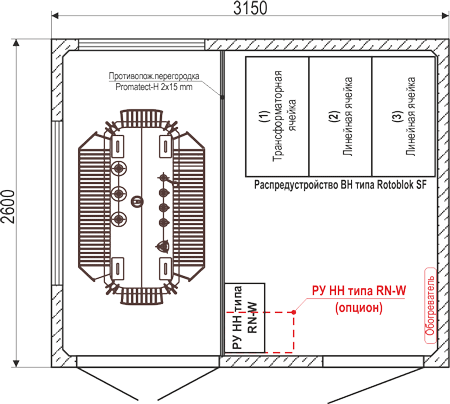

Вид сверху

Вид сверху

Вариант-1
MRw b 20 04 3 15 x 2 6m schem 1

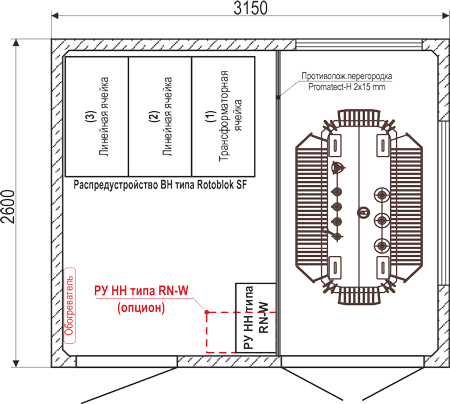

Вариант-2
MRw b 20 04 3 15 x 2 6m schem 2

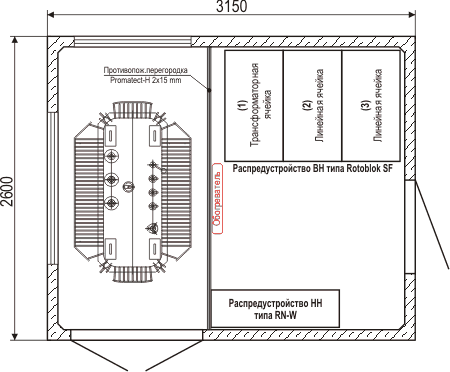

Вариант-3
MRw b 20 04 3 15 x 2 6m schem 3

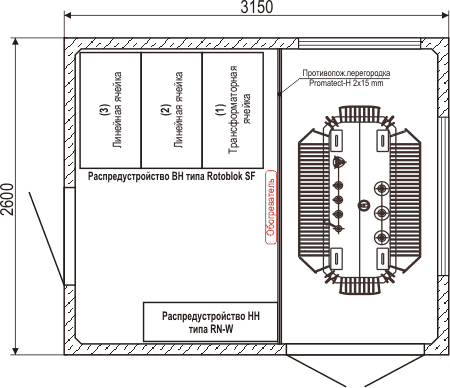

Вариант-4
MRw b 20 04 3 15 x 2 6m schem 4
Cхема

Cхема

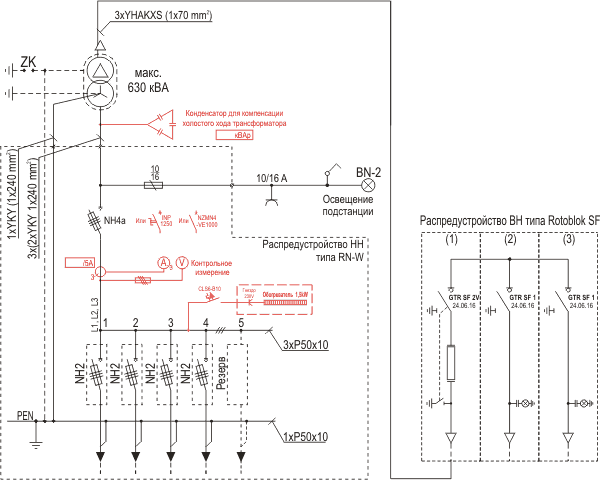

Схема стандартной подстанции - Вариант-1, 2
MRw b 20 04 3 15 x 2 6m schem 5

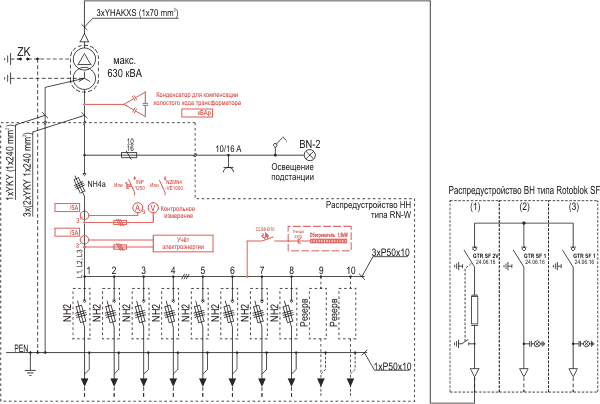

Схема стандартной подстанции - Вариант-3, 4
MRw b 20 04 3 15 x 2 6m schem 6
Oснащение

Oснащение

Вариант-1, 2
    Тип Макс. кол-во ячеек ВН
(выходов НН)
РУ ВН Стандартное исполнение Rotoblok SF 3
РУ НН Стандартное исполнение RN-W 5
Макс. мощность трансформатора - 630 кВА

Вес
Macca:
  - фундамент 4500 кг
  - корпус 11000 кг
крыша:
  - бетонная 3200 кг
  - металлическая 450-600 кг
Полезная площадь: 7,18 м2
Внимание:
Красным цветом обозначено добавочное оснащение подстанции.

Вариант-3, 4
    Тип Макс. кол-во ячеек ВН
(выходов НН)
РУ ВН Стандартное исполнение Rotoblok SF 3
РУ НН Стандартное исполнение RN-W 10
Нестандартное исполнение RN-W 14
Макс. мощность трансформатора - 630 кВА

Вес
Macca:
  - фундамент 4500 кг
  - корпус 6500 кг
крыша:
  - бетонная 3200 кг
  - металлическая 450-600 кг
Полезная площадь: 7,18 м2
Внимание:
Красным цветом обозначено добавочное оснащение подстанции.
Параметры

Параметры

Основные технические параметры
    Распредустройства
ВН   НН
Ur - Номинальное напряжение 24/(6, 10, 15) 36 кВ   400 В
Ir - Номинальный длительный ток 630 ÷ 4000 A   1250 ÷ 6300 A
Ik - Номинальный ток К.З. 1-сек. 16 ÷ 40 кA (1c)   16 ÷ 105 кA (1s)
Ip - Номинальный максимальный ток К.З. 40 ÷ 100 кA   35 ÷ 200 кA
fr - Номинальная частота   50 Гц
Максимальная мощность трансформатора   до 4000 кВА
Степень защиты   IP 43 (до IP 54)

Подстанции сертифицированы в соответствии с ГОСТами Российской Федерации. На производствах внедрена и успешно функционирует Система менеджмента качества. Процессы проектирования, разработки и изготовления Блочных комплектных трансформаторных подстанций, закупки комплектующих сертифицированы на соответствие стандарту ИСО 9001:2015.


Мощность
трансформатора
[кВА]		 Номинальное напряжение трансформатора
6 кВ 10 кВ 15 кВ 20 кВ 30 кВ 6 кВ 10 кВ 15 кВ 20 кВ 30 кВ 0,4 кВ
Номинальный ток вставки предохранителя [A] Номинальный ток трансформатора [A]
40 - 6,3 6,3 6,3 - - 2,3 1,5 1,15 - 57,7
63 - 10 6,3 6,3 - - 3,6 2,4 1,8 - 90,9
100 20 16 10 10 6,3 9,6 5,8 3,8 2,9 1,9 144,3
160 31,5 20 16 10 10 15,4 9,2 6,2 4,6 3,1 230,9
250 50/63 31,5 20 16 16 24,1 14,4 9,6 7,2 4,8 360,8
400 800* 50 31,5 25 25 38,5 23,1 15,4 11,5 7,7 577,4
630 125* 80 50 40 31,5 60,6 36,4 24,2 18,2 12,1 909,3
800 125** 100 63 50 40 77 46,2 30,8 23,1 15,4 1155
1000 - 125 63/80 50/63 40 96,2 57,7 38,5 28,9 19,2 1443
1250 - - 80 63 50 120,3 72,2 48,1 36,1 24,1 1804
1600 - - 125* 80 63 154 92,4 61,6 46,2 30,8 2309
2000 - - - 125* - 192,5 115,5 77 57,7 38,5 2887
2500 - - - - - 240,6 144,3 96,2 72,2 48,1 3608
3150 - - - - - 303,1 181,9 121,2 90,9 60,6 4547
4000 - - - - - 384,9 230,9 154 115,5 77 5774
* - Трансформаторы в настоящее время не производится
** - Распредустройства СН тип Rotoblok SF и TPM
