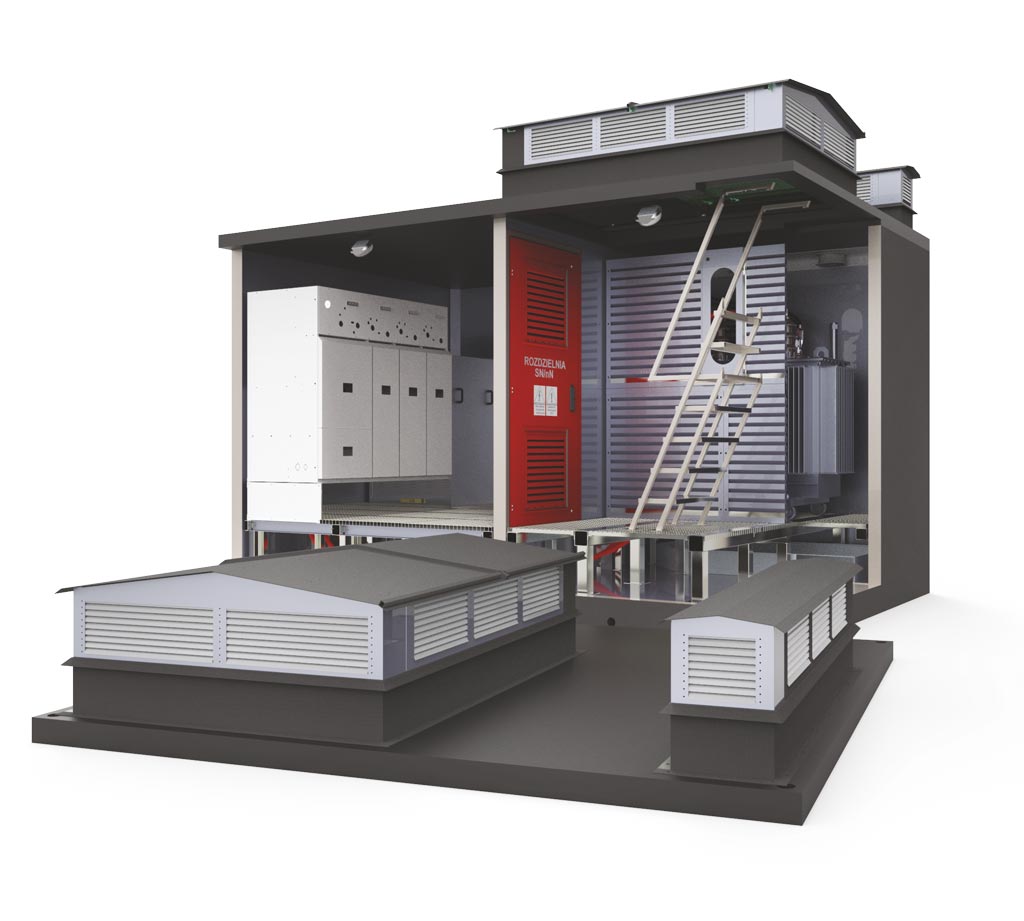

Oписание
Подземная трансформаторная подстанция MRw-b 20/0,4 предназначена для снабжения потребителей электроэнергии в местах где по каким либо причинам нет возможности установки типовой трансформаторной подстанции. Она приспособлена для работы с кабельной или воздушно-кабельной сетью высокого напряжения кольцевой или лучевой системы, а также кабельной сетью низкого напряжения. Служит для питания приемщиков общественного пользования, в частности для электропитаниа:
- - жилищных районов в городах,
- - парков и мест отдыха,
- - промышленных объектов и ремесленных мастерских.
Она может быть использована для снабжения коммунальных потребителей, где трансформаторы в связи с их обременительностью для окружения должны быть помещены вне жилых зданий. Подстанции доставляется на место установки полностью укомплектованными. После установки требуется только подключить кабели ВН и НН, смонтировать заземление, а также установить и подключить трансформаторы.

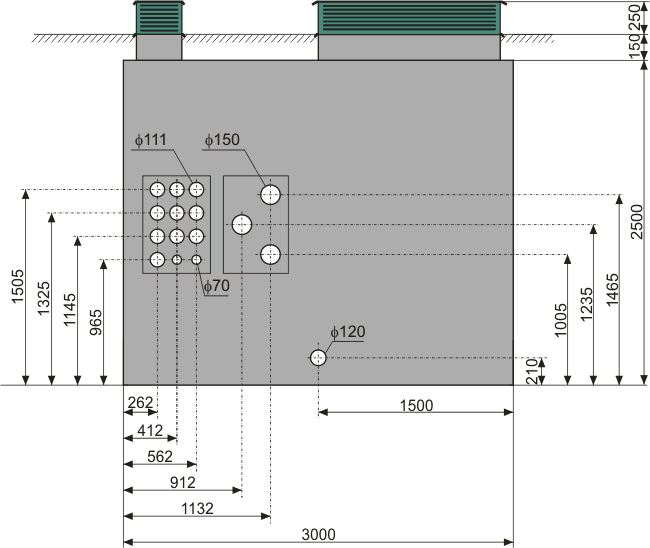

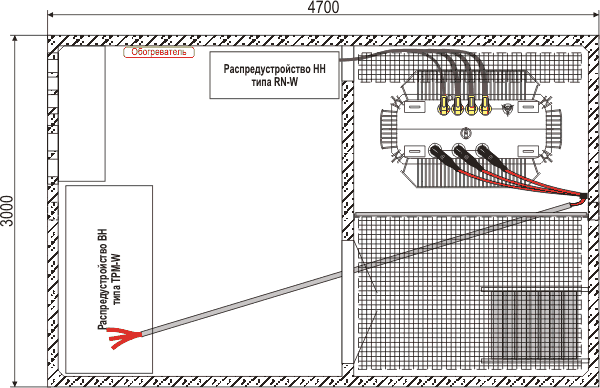

| Вид слева |
G_bok.png) |
Параметры
| Основные технические параметры | ||||
| Распредустройства | ||||
| ВН | НН | |||
| UN - | Номинальное напряжение | 24 кВ | 400 В | |
| IN - | Номинальный длительный ток | 400 / 630 A | 1250 A | |
| IN1s - | Номинальный ток К.З. 1-сек. | 16 кA | 16 / 20 кA | |
| INsz - | Номинальный максимальный ток К.З. | 40 кA | 35 / 40 кA |
|
| f - | Номинальная частота | 50 Гц | ||
| SN - | Максимальная мощность трансформатора | 630 кВА | ||
Корпус подстанции надо размещать на возвышенных местах, защищая, таким образом от затапливания водой, например при таянии снега. Соответствующее размещение гарантирует хорошую работу подстанции. Первым этапом установки подстанции является рытье котлована. Дно котлована надо засыпать крупным гравием и сверху залить фундаментную армированную плиту на которую затем устанавливается корпус подстанции. При засыпке промежутка между корпусом подстанции и стенами котлована нужно использовать крупный гравий, смешанный с речным песком (не рекомендуется использование обучной земли).
Снаружи площади, вокруг входного люка и каналов вентиляции можно выложить тротуарными плитками, засеять травой или другим образом вкомпоновывать в окружение.Положение входного люка и вентиляционного канала необходимо обозначить предупреждающим знаком. Этот знак можно разместить на столбе, находящимся вблизи подстанции. Подстанцию нельзя устанавливать под дорогами и в других местах, где ездят или останавливаются машины. Присоединение корпуса подстанции к местной ливневой или канализационной системе, выполнение дренажа вокруг подстанции, его вид и протяженность зависит от состава почвы и местной геодезической обстановки.

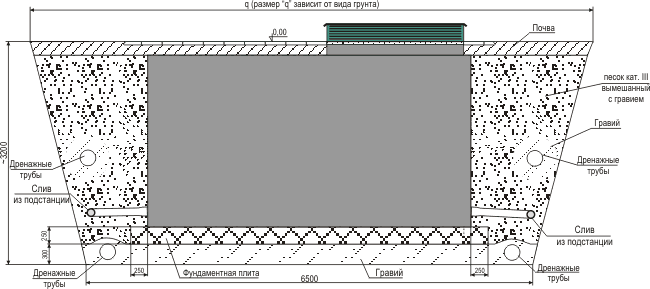

| Пример установки и выполнения дренаж подстанции |
 |
| Мощность трансформатора [кВА] |
Номинальное напряжение трансформатора | ||||||||||
| 6 кВ | 10 кВ | 15 кВ | 20 кВ | 35 кВ | 6 кВ | 10 кВ | 15 кВ | 20 кВ | 35 кВ | 0,4 кВ | |
| Номинальный ток вставки предохранителя [A] | Номинальный ток трансформатора [A] | ||||||||||
| 40 | - | 6,3 | 6,3 | 6,3 | - | - | 2,3 | 1,5 | 1,15 | - | 57,7 |
| 63 | - | 10 | 6,3 | 6,3 | - | - | 3,6 | 2,4 | 1,8 | - | 90,9 |
| 100 | 20 | 16 | 10 | 10 | 6,3 | 9,6 | 5,8 | 3,8 | 2,9 | 1,6 | 144,3 |
| 160 | 31,5 | 20 | 16 | 10 | 6,3 | 15,4 | 9,2 | 6,2 | 4,6 | 2,6 | 230,9 |
| 250 | 50/63 | 31,5 | 20 | 16 | 10 | 24,1 | 14,4 | 9,6 | 7,2 | 4,1 | 360,8 |
| 400 | 80 | 50 | 31,5 | 25 | 16 | 38,5 | 23,1 | 15,4 | 11,5 | 6,6 | 577,4 |
| 630 | 125 | 80 | 50/63 | 40 | 25 | 60,6 | 36,4 | 24,2 | 18,2 | 10,4 | 909,3 |
| 800 | - | 120 | 63 | 40/50 | 31,5 | - | 46,2 | 30,8 | 23,1 | 13,2 | 1155 |
| 1000 | - | 125 | 63/80 | 50/63 | 40 | - | 57,7 | 38,5 | 28,9 | 16,5 | 1443 |
