Oписание

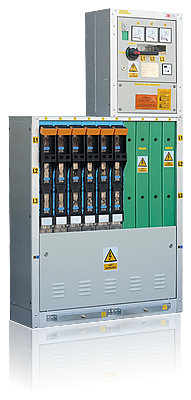

Предметом описания являются низковольтные распределительные устройства типа "RN-W", предназначенные для питания низковольтного электрооборудования.Они широко используются в трансформаторных подстанциях:для городских сетей на промышленных предприятиях, в универмагах, а также других объектах.
Преимущества и Безопасная эксплуатация
Преимущества
- возможность визуально контролировать состояние кабельных присоединений не открывая распределительное устройство,
- все кабели подсоединены в нижней части распределительного устройства,
- малые габариты, компактная конструкция,
- возможно измерение тока в отходящих цепях,
- возможность безопасной замены поврежденного разъединителя без необходимости отключения распределительного устройства,
- возможность доукомплектации аппарата под напряжением,
- соединение кабелей без необходимости запрессовки кабельных наконечников,
- возможность работы с кабельными сетями низкого напряжения типа TN-S, TN-C, TN-C-S, TT, IT,
- возможность вывода отходящих кабелей вверх,
- корпус питающего элемента стандартно оборудован гнездом предохранителя, питающимся от выключателя.
Безопасная эксплуатация
Высокий уровень безопасности обеспечен благодаря:
- блокировке, позволяющей осуществлять замену предохранителей только после отключения напряжения при разомкнутой цепи без необходимости применения специальных держателей,
- надежное заземление нижних зажимов разъединителя (выводов) посредством установки заземлителей,
- быстрое отключение всего распределительного устройства от напряжения при полной нагрузке благодаря применению расцепителя, срабатывающего мгновенно с видимым разъединяющим промежутком,
- возможность блокировки разъединителя в открытом состоянии, что предотвращает его случайное включение,
- применение блокировки двери с главным разъединителем (при использовании разъединителя INP-1250), которая позволяет открывать дверь только при выключенном разъединителе.
Условия эксплуатации и Соответствие нормам
Условия эксплуатации
Разъединительное устройство предназначено для работы в умеренном климате и должно эксплуатироваться в следующих условиях:
в закрытых помещениях, в которых отсутствуют химически-активные или взрывоопасные пыль и газы, а также токопроводящая пыль.
температура окружающей среды максимальная
- пиковая кратковременная +450C (318 K)
- максимальная среднесуточная +350C (308 K)
- минимальная длительная -300C (243 K)
Соответствие нормам
Распределительное устройство типа "RN-W" удовлетворяет нормам:
- PN-EN 60439-1:2003 + A1:2006
"Устройства низковольтные распределения и управления. Раздел 1: Комплекты, испытываемые в полном и сокращенном объеме типовых испытаний"; - PN-EN 60529 : 2003
"Степени защиты, обеспечиваемой корпусами (IP-код)";
Имеет сертификат Института электротехники.
Основные технические данные
| Основные технические данные: | |
| Номинальное напряжение | 690 V |
| Номинальная частота / Количество фаз | 50 Гц / 3 |
| Испытательное напряжение с промышленной частотой | 2,5 кV |
| Испытательное импульсное, разрядное напряжение | 8 кV (1.2/50 мкс) |
| Номинальный длительный ток сборных шин | 1250 A / 1600 A / 2000 A* |
| Номинальный длительный ток ячеек отходящих линий | 160 A / 250 A / 400 A / 630 A |
| Номинальный кратковременный выдерживаемый ток | 16 кA (1c) / 20 кA (1c) / 25 кA (1c) |
| Номинальный пиковый выдерживаемый ток | 35 кA / 40 кA / 63 кA |
| Устойчивость от внутренней дуги | 16кA (0,5c) / 20 (0,5c) |
| Степень защиты | IP 2X / IP 4X |
| Исполнение | Внутреннее |
*
- Сделанный на заказ
Параметры применяемых предохранительных вставок и кабелей
| Группа аппарата | Диапазоны тока вставок | максимальное сечение кабеля |
| GR. 00 | 6 - 160 A | до 95 мм2 (в зависимости от типа аппарата) |
|
GR. 1 GR. 2 |
6 - 250 A 63 - 400 A |
240 мм2 (300 мм2 - в случае кабелей из секторных жил) |
| GR. 3 | 250 - 630 A |
Конструкция и Электроарматура
Конструкция распределительного устройства
Корпус распределительного устройства состоит из гнутых деталей, изготовленных из алюмоцинкового листа, соединенных заклепками, что обеспечивает эквипотенциальность. Распределительное устройство состоит из независимых элементов (ввода, отходящих линий, измерения и т.п.), что позволяет простым образом расширять существующие и проектировать новые комплекты.
Электроарматура
в вводной панели можно установить следующие устройства:
- разъединитель INP-1250 или INP-1600 - в стандартной комплектации,
- lлибо другие, после согласования с производителем,
- выключатели MCCB 630*1600 A.
в панеле отходящих линий можно применить следующие устройства:
- рубильник-предохранитель типа ARS гр 00÷3 производства АО «Apator» - в стандартной комплектации и NSL гр 00÷3 производства EFEN
- в стандартной комплектации и
- либо другие, после согласования с производителем.
дополнительно распределительное в распределительном устройстве могут быть установлены:
- контрольными приборами для измерения тока и напряжения,
- учет электроэнергии,
- щит уличного освещения,
- конденсатором для компенсации холостого хода трансформатора.
шинные соединения изготовлены из медных полос с сечением, подобранным в соответствии с номинальным током
в случае разъединителей типа:
- ARS, NSL вместо одного разъединителей- предохранителей гр. 1÷3 допускается установка двух разъединителей- предохранителей гр. 00
- без изменения конструкции распределительного устройства.

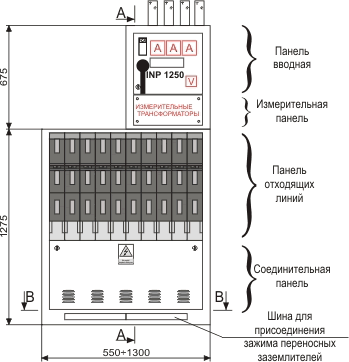

Внешний вид и габаритные размеры распределительного устройства
| Внешний вид и габаритные размеры распределительного устройства | |
| Вид спереди с разделением на панели | Сечение A-A |
![]() |
![]() |
Установка распределительного устройства и монтаж присоединений
Распределительные устройства RN-W предназначены для установки в помещениях. Они могут быть установлены непосредственно на бетонном полу здания.
Независимо от основания, распределительные устройства должны быть установлены в горизонтальном положении и закреплены при помощи 4 болтов M8 согласно рис. 1.3. При установке распределительного устройства необходимо оставить соответствующие промежутки между ним и другими элементами помещения, в соответствии с действующими правилами и нормами.
Внешние присоединения исполнены как:
кабельные от нижней части устройства к питающей ячейке и к принимающим ячейкам от кабельного канала шинные или кабельные от верхней части устройства к питающей ячейке.

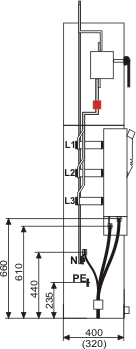

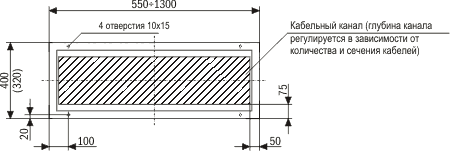

| Сечение B-B |
![]() |
Примерные конфигурации
отходящих
* - Отмечены красным цветом аксессуаров
| Вид спереди | Электрическая схема |
|
Стандартное исполнение
Модуль отходящих присоединений CO-10
|
|
|
![]() |
| Модуль отходящих присоединений CO-10 с размерами 1100x1275x400 или 320 (ширина x высота x глубина) предусматривает установку 10 штук выключателей нагрузки-предохранителей гр. 1÷3 или гр. 00 (соответственно 2 штуки вместо 1 штуки гр 1÷3). | |
|
Стандартное исполнение
Модуль отходящих присоединений CO-5 |
|
![]() |
|
| Модуль отходящих присоединений CO-5 с размерами 550x1275x400 или 320 (ширина x высота x глубина) предусматривает установку 5 штук выключателей нагрузки-предохранителей гр. 1÷3 или гр. 00 (соответственно 2 штуки вместо 1 штуки гр 1÷3). | |
|
Стандартное исполнение
Модуль отходящих присоединений CO-6 |
|
![]() |
![]() |
| Модуль отходящих присоединений CO-6 с размерами 700x1275x400 или 320 (ширина x высота x глубина) предусматривает установку 6 штук выключателей нагрузки-предохранителей гр 1÷3 или гр 00 (соответственно 2 штуки вместо 1 штуки гр 1÷3). | |
|
Стандартное исполнение
Модуль отходящих присоединений CO-7 |
|
![]() |
![]() |
| Модуль отходящих присоединений CO-7 с размерами 800x1275x400 или 320 (ширина x высота x глубина) предусматривает установку 7 штук выключателей нагрузки-предохранителей гр 1÷3 или гр 00 (соответственно 2 штуки вместо 1 штуки гр 1÷3). | |
| Стандартное исполнение Модуль отходящих присоединений CO-8 |
|
![]() |
![]() |
| Модуль отходящих присоединений CO-8 с размерами 900x1275x400 или 320 (ширина x высота x глубина) предусматривает установку 8 штук выключателей нагрузки-предохранителей гр 1÷3 или гр 00 (соответственно 2 штуки вместо 1 штуки гр 1÷3). | |

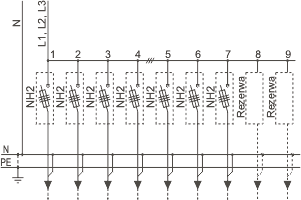

| Стандартное исполнение Модуль отходящих присоединений CO-9 |
|
![]() |
|
| Модуль отходящих присоединений CO-9 с размерами 1000x1275x400 или 320 (ширина x высота x глубина) предусматривает установку 9 штуквыключателей нагрузки-предохранителей гр 1÷3 или гр 00 (соответственно 2 штуки вместо 1 штуки гр 1÷3). | |
|
Стандартное исполнение

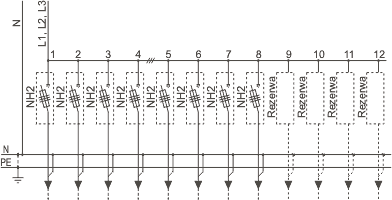

Модуль отходящих присоединений CO-12 |
|
![]() |
|
| Модуль отходящих присоединений CO-12 с размерами 1300x1275x400 или 320 (ширина x высота x глубина) предусматривает установку 12 штук выключателей нагрузки-предохранителей гр 1÷3 или гр 00 (соответственно 2 штуки вместо 1 штуки гр 1÷3). | |
| Стандартное исполнение Модуль отходящих присоединений CO-N3 |
|
![]() |
![]() |
| Модуль отходящих присоединений CO-N3 с размерами 650x1275x400 или 320 (ширина x высота x глубина) предусматривает установку трех выключателей MCCB 250÷630 A. | |
вводно-линейная
* - Отмечены красным цветом аксессуаров
| Вид спереди | Электрическая схема |

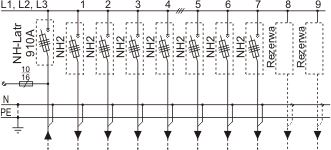

| Специальное исполнение Панель вводно-линейная CZO-1 |
|
|
![]() |
| Панель вводно-линейная CZO-1 с размерами 1100 x 1275 x 400 или 320 (ширина x высота x глубина) предусматривает установку выключателя нагрузки-предохранителя типа NH-Latr 910A, а также 9 штук выключателей нагрузки-предохранителей гр 1÷3 или гр 00 (соответственно 2 штуки вместо 1 штуки гр 1÷3). | |
|
Специальное исполнение

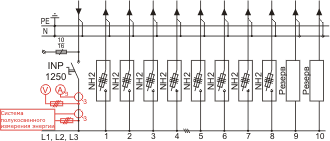

Панель вводно-линейная CZO-2 |
|
![]() |
|
Панель вводно-линейная CZO-2 с размерами 1650 x 1275 x 400 или 320 (ширина x высота x глубина) предусматривает установку выключателя нагрузки INP1250, а также 10 штуквыключателей нагрузки-предохранителей гр 1÷3 или гр 00 (соответственно 2 штуки вместо 1 штуки гр 1÷3). Внешние присоединения исполнены как:
|
|
вводная
* - Отмечены красным цветом аксессуаров
| Вид спереди | Электрическая схема |
| Стандартное исполнение Вводная панель CZ-1 |
|
![]() |
![]() |
| Вводная панель CZ-1 с размерами 550x675x400 или 320 (ширина x высота x глубина) предусматривает установку выключателя нагрузки типа INP-1250 | |
| Стандартное исполнение Вводная панель CZ-4 |
|
![]() |
|
|
Człon zasilający CZ-4 o wymiarach 550 x 675 x 400 lub 320 (szerokość x wysokość x głębokość) przystosowany do zabudowy wyłącznika MCCB 630÷1600 A. |
|
| Стандартное исполнение Вводная панель CZ-5 |
|
![]() |
|
| Вводная панель CZ-5 с размерами 550x800x400 или 320 (ширина x высота x глубина) предусматривает установку автоматического выключателя MCCB 630÷1600 A. | |
| Стандартное исполнение Вводная панель CZ-6 |
|
![]() |
![]() |
| Вводная панель CZ-6 с размерами 550x1275x400 или 320 (ширина x высота x глубина) предусматривает установку вводной выключатель нагрузки типа INP-1250 | |
| Стандартное исполнение Вводная панель CZ-9 |
|
![]() |
|
| Вводная панель CZ-9 с размерами 550x1275x400 или 320 (ширина x высота x глубина) предусматривает установку автоматического выключателя MCCB 630÷1600A. | |

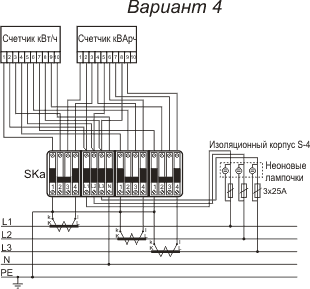

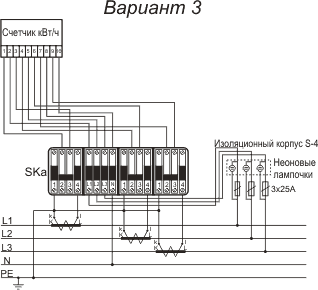

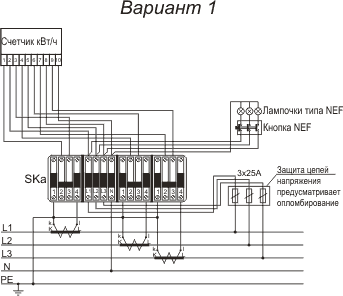

измерительная
| Вид спереди | Электрическая схема |

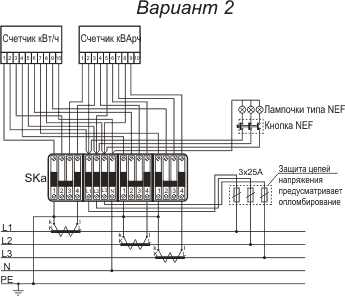

| Стандартное исполнение Измерительная панель модуль TP-1 |
|
|
![]() |
![]() |
|
|
|
|
|
| Измерительная панель модуль TP-1 с размерами 550x675x400 или 320 (ширина x высота x глубина) предусматривает установку 2 счетчиков | |

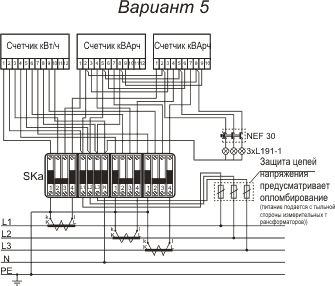

| Стандартное исполнение Измерительный модуль TP-2 |
|
![]() |
![]() |
| Измерительный модуль TP-2 с размерами 750x675x400 или 320 (ширина x высота x глубина) предусматривает установку 3 счетчиков | |
|
Стандартное исполнение

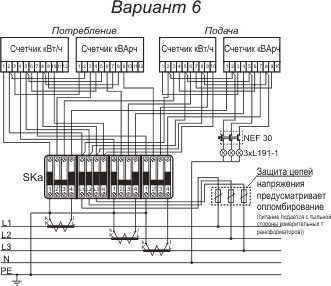

Измерительная панель модуль TP-3 |
|
![]() |
![]() |
| Измерительная панель модуль TP-3 с размерами 1100 x 675 x 400 или 320 (ширина x высота x глубина) предусматривает установку 3 счетчиков | |

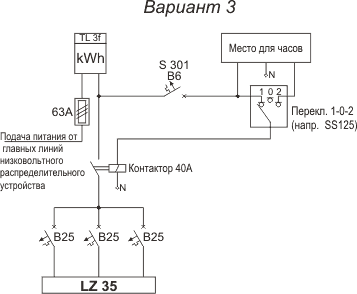

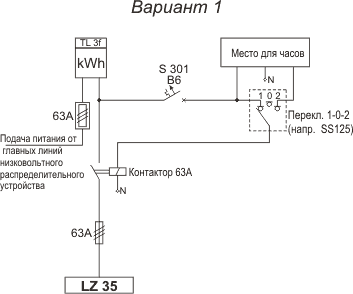

уличного освещения
| Вид спереди | Электрическая схема |

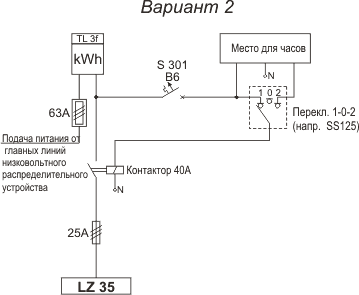

| Стандартное исполнение Щит уличного освещения TO |
|
|
![]() |
![]() |
|
![]() |
|
| Щит уличного освещения TO с размерами 550 x 1275 x 400 или 320 (ширина x высота x глубина) | |
