Введение

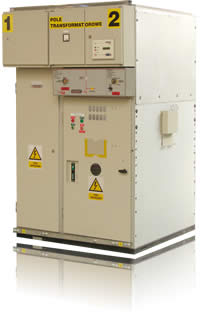

1063186565Pola Wylacznikowe maly

Данная разработка описывает универсальные, закрытые распределительные устройства среднего напряжения типа Rotoblok, а также Rotoblok SF (Rotoblok SF 36) с выключателями среднего напряжения, предназначенные для приема и распределения электроэнергии трехфазного переменного тока частотой 50 Гц, при номинальном напряжении до 24 кВ (36 кВ), в токораспределительных промышленных и производственных сетях.

Распределительные устройства сконфигурированы из отдельных типовых ячеек с дифференцированной оснасткой. Представленная в данной разработке информация и технические данные дают возможность разработчику составить распределительное устройство из типовых ячеек. В случае возникновения необходимости использовать ячейки с нестандартной оснасткой или с измененными размерами, это необходимо согласовать с производителем.

Характеристика

Общие данные

Ячейки Rotoblok и Rotoblok SF (Rotoblok SF 36) с выключателями среднего напряжения – это закрытые распределительные устройства, в металлическом корпусе из алюцинковой жести, обеспечивающей эквипотенциализацию, с отдельной системой сборных шин. Они оборудованы современной соединительной аппаратурой в одноэлементных и двухэлементных ячейках. Имеют раздельные отсеки: сборных шин и кабельную, а дугозащитный вариант изготовления обеспечивает высокую безопасность обслуживания. Распределительные ячейки имеют следующие свойства:

  1. небольшие внешние размеры относительно номинального напряжения, установленного уровня изоляции, номинального тока сборных шин и токов короткого замыкания
    - ширина линейной ячейки при номинальном напряжении 20 кВ в случае распределительного устройства Rotoblok с ячейками с выключателем составляет 1150 либо 1000 мм (с выключателем среднего напряжения типа ISM/TEL фирмы Tavrida Electric), а в случае распределительного устройства Rotoblok SF - 1000 мм,
    - ширина трансформаторной ячейки при номинальном напряжении 20 кВ составляет 750 мм либо 700 мм (с выключателем среднего напряжения типа ISM/TEL фирмы Tavrida Electric), 1200 мм при номинальном напряжении 30 кВ
  2. конструкция ячеек состоит из отдельных отсеков, обеспечивающих дугозащиту,
  3. высокая надежность работы,
  4. длительный период работы, без затруднительного техобслуживания,
  5. высокая коррозионная стойкость, конструкция распределительного устройства изготовлена из жести, покрытой антикоррозионным слоем сплава алюминия и цинка,
  6. Многовариантность исполнения разных систем распределительных устройств, с учетом разнообразных технических требований,
  7. применение современной, надежной соединительной аппаратуры – выключатели, изолированные газом типа HD4/R производства ABB-SACE либо вакуумные выключатели типа VD4/R производства ABB-SACE, ISM/TEL производства Tavrida Electric, 3AH6 производства Siemens, DPI производства Alstom.
  8. приспособлено к установке на нем современной контрольно - защитной аппаратуры (AEG, SIEMENS, ABB, MERUNGERIN)в т.ч. отечественного производства (ALSTOM REFA SA, JM TRONIK, Теле- и радиотехнический институт),
  9. возможность установить около стены распределительного устройства. Это позволяет рационально использовать площадь коммутаторной, что особенно важно при модернизации и расширении
  10. существующих коммутаторных,
  11. простой и быстрый доступ к оснастке распределительного устройства для контроля и техосмотра,
  12. простое обслуживание,
  13. возможность исполнения распределительного устройства с дистанционным управлением (радио-, инфракрасные волны).

Высокая безопасность достигается благодаря:

  1. защите от дуг, которая предохраняет от внутренних коротких замыканий,
  2. усиленной конструкции ячеек (корпусы, замки, петли),
  3. механических блокировок, предохраняющих от ошибочного подключения и защищающих от несанкционированного доступа персонала к элементам, находящимся под напряжением,
  4. доступа к устройствам и цепям низкого напряжения происходит после исключения возможности контакта с элементами силовой цепи,
  5. использования контрольных систем, сигнализирующих, механических и электрических индикаторов положения и смотровых стекол.

Распределительные устройства типа Rotoblok и Rotoblok SF с выключателями среднего напряжения могут изготавливаться в следующих вариантах:

  1. пристенные
  2. отдельно стоящие

Технические характеристики

Технические характеристики
Номинальное напряжение сетиi 20 кВ
Максимальное напряжение устройств 24 кВ
Номинальная частота / Количество фаз 50 Гц/3
Испытательное напряжение промышленной частоты 50 кВ / 60 кВ
Испытательное напряжение грозового импульса 1.2/50 µc 125 кВ / 145 кВ
Номинальный непрерывный ток 630 A / 1250 A
Кратковременный выдерживаемый ток 12,5 кА (1c) / 16,5 кА (1c) / 20 кА (1c)
Ток электродинамической стойкости 31,5 кА / 40 кА / 50 кА
Стойкость к внутреннему дуговому замыканию 16 кА (0,5c)
Степень защиты IP 4X

Конструкция ячеек распределительного устройства типа

Примерная схема управления ячейки RWL

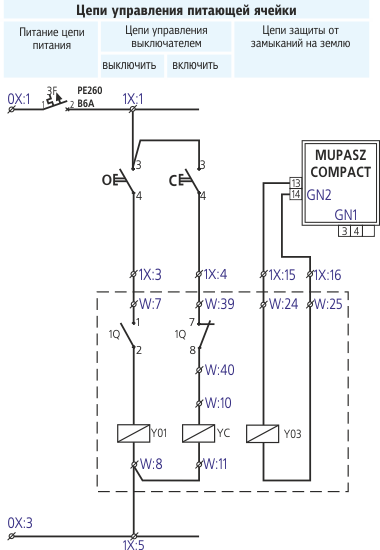

pol wyl rwl obw ster

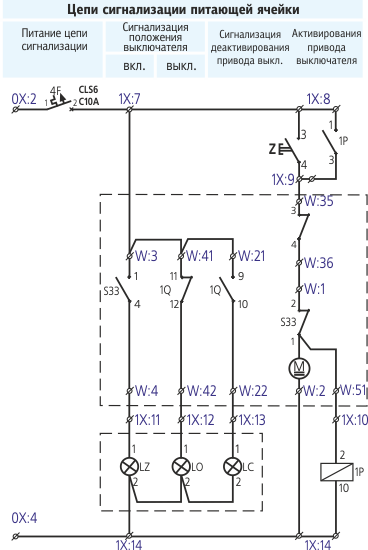

pol wyl rwl obw sygnal

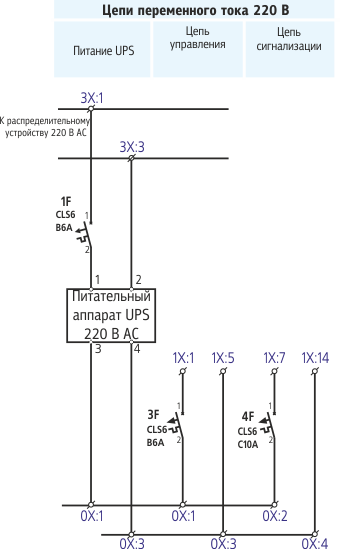

pol wyl rwl obw prad

Конструкция ячейки типа RWL

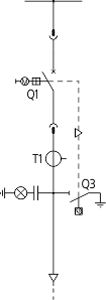

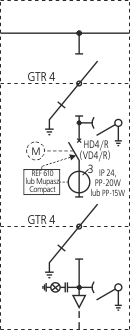

Электрическая схема
Pola wylacz RWL schemat

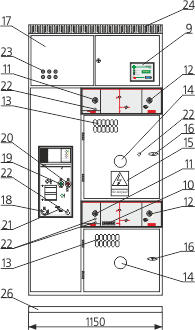

Вид спереди
Pola wylacz RWL front

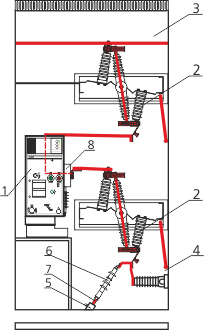

Вид внутренней части спереди
Pola wylacz RWL wfront

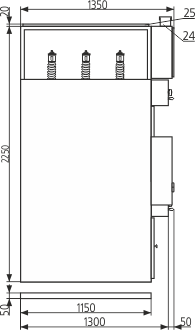

Вид внутренней части сбоку
Pola wylacz RWL bok
Оснащение
№ п/п Название аппарата Тип Количество
1 Выключатель HD4/R / VD4/R /
DPI / 3AH6
1
2 Отключатель с нижним заземлителем GTR 4 2
3 Система шин P 40x5
P 40x10
3
4 Емкостный делитель напряжения DCL 20 3
5 Кабельная подвеска UKZ 3
6 Кабельный наконечник   3
7 Кабель   3
8 Измерительный трансформатор тока, работающий вместе с защитным блоком REF 610 (Mupasz Compact W03) IP 24 /
PP-20W /
PP-15W
3
9 Защитный блок REF 610 / Mupasz
Compact W03
1
10 Индикатор наличия напряжения   1
11 Гнездо отключателя   1
12 Гнездо заземлителя   1
13 Смотровое стекло   1
14 Окно визуального контроля за положением коммутационного аппарата   1
15 Предупредительная табличка   1
16 Ручка двери   1
17 Отсек вспомогательных цепей   1
18 Гнездо активирования   1
19 Кнопка "включить"   1
20 Кнопка "выключить"   1
21 Сигнализация активирования   1
22 Замочная блокировка   1
23 Кнопки и лампочки управления   1
24 Кабельный лоток   1
25 Верхняя панель   1
26 Несущая рама   1

Общая характеристика

Отдельные ячейки смонтированы из гнутых элементов со стальной жести, с антикоррозионным покрытием из сплава алюминия и цинка. Конструкция ячеек обеспечивает возможность легкого соединения произвольных конфигураций распределительных устройств: рядами, угловые или параллельные конструкции. Ячейки с выключателем типа Rotoblok (Rotoblok SF) также совместимы с разъединительными ячейками типа Rotoblok (Rotoblok SF), то есть, можно конструировать устройства, состоящие из ячеек с выключателем, разъединительных, измерительных ячеек и т. п.
Каждая ячейка имеет два либо три отсека. Отсеки разделяются между собой отключателями, и каждый из них имеет собственный заземлитель. Это обеспечивает безопасную работу в любом отсеке (напр., проверка либо замена выключателя, монтаж кабеля и т. п.), в то время когда соседний отсек находится под напряжением.
Кроме того, секционная конструкция защищает распределительное устройство от возможного распространения возникшей электрической дуги от одного отсека в соседний и между ячейками распределительного устройства (после использования, по желанию клиента, проходных изоляторов в линиях силовой цепи).
Каждая ячейка имеет систему механических блокировок, которая выполняет две основных задачи:

  • препятствует открыванию дверей любого из отсеков до выключения в нем напряжения и замыкания заземлителя, предотвращая таким образом случайное поражение электрическим током;
  • принуждает к соответствующей очередности соединительных операций.

Использованные в ячейках емкостные делители напряжения позволяют контролировать отсутствие напряжения и "фазирование" из фронтальной части ячейки, безопасным способом, то есть биполярным низковольтным индикатором, без необходимости открывания дверей ячейки. Кроме того, смотровые стекла в дверях позволяют наблюдать за каждым элементом в ячейке, то есть разрывы цепей, состояние измерительных трансформаторов, камер, соединений и т. п.

В верхней части каждой ячейки находится отсек вспомогательных цепей, в котором находятся вспомогательные элементы ячейки, такие как контактный ряд, реле, аккумуляторы, дополнительные (либо основные) защитные модули и т.п.

Соединительные аппараты.
Основными аппаратами в вышеупомянутых ячейках являются разъединители типа GTR 4, GTR 4W производства ZPUE SA (ячейки типа Rotoblok), GTR SF 4 производства ZPUE SA (ячейки типа Rotoblok SF), а также выключатели HD4/R либо VD4/R производства ABB, ISM/TEL производства Tavrida Electric, 3AH6 производства Siemens, DPI производства Alstom.

Budowa pola typu RWT

Schemat elektryczny
Budowa pól rozdzielnicy SN typu Rotoblok SF z polami wyłącznikowymi, pole typu RWT, schemat elektryczny

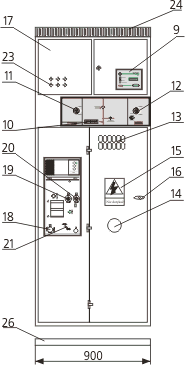

Widok z przodu
Budowa pól rozdzielnicy SN typu Rotoblok SF z polami wyłącznikowymi, pole typu RWT, widok z przodu
Widok wnętrza z przodu
Budowa pól rozdzielnicy SN typu Rotoblok SF z polami wyłącznikowymi, pole typu RWT, widok wnętrza z przodu

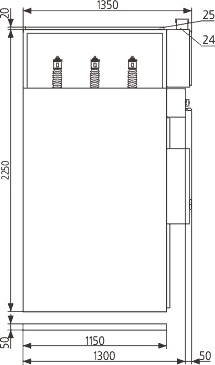

Widok z boku
Budowa pól rozdzielnicy SN typu Rotoblok SF z polami wyłącznikowymi, pole typu RWT, widok z boku
Wyposażenie
Poz. Nazwa aparatu Typ Ilość
1 Wyłącznik HD4/R / VD4/R / DPI / 3AH6 1
2 Odłącznik z uziemieniem dolnym GTR 4 1
3 Tor szynowy P 40x5
P 40x10
3
4 Pojemnościowy dzielnik napięcia DCL 20 3
5 Uchwyt kablowy UKZ 3
6 Głowica kablowa   3
7 Kabel   3
8 Przekładnik prądowy współpracujący z zespołem zabezpieczeń REF 610 (Mupasz CompactW03) IP 24 /
PP-20W /
PP-15W
3
9 Zespół zabezpieczeń REF 610 / Mupasz
Compact W03
1
10 Sygnalizator neonowy współpracujący z pojemnościowym dzielnikiem napięcia   1
11 Gniazdo odłącznika   1
12 Gniazdo uziemnika   1
13 Okienko inspekcyjne   1
14 Okienko umożliwiające podświetlenie latarką w celu sprawdzenia stanu położenia styków podczas awarii oświetlenia   1
15 Tabliczka ostrzegawcza   1
16 Klamka do drzwi   1
17 Przedział obwodów pomocniczych   1
18 Gniazdo zazbrajania   1
19 Przycisk załącz   1
20 Przycisk wyłącz   1
21 Sygnalizacja zazbrojenia   1
22 Blokada kluczykowa   1
23 Przyciski i lampki sterownicze   1
24 Korytko kablowe   1
25 Maskownica górna   1
26 Rama nośna   1

Budowa pola typu RWT4/I

Schemat elektryczny
Budowa pól rozdzielnicy SN typu Rotoblok SF z polami wyłącznikowymi, pole typu RWT4/1, schemat elektryczny

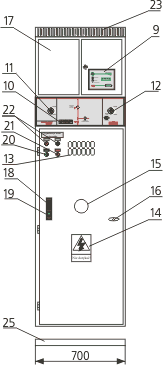

Widok z przodu
Budowa pól rozdzielnicy SN typu Rotoblok SF z polami wyłącznikowymi, pole typu RWT4/1, widok z przodu

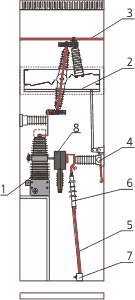

Widok wnętrza z przodu
Budowa pól rozdzielnicy SN typu Rotoblok SF z polami wyłącznikowymi, pole typu RWT4/1, widok wnętrza z przodu

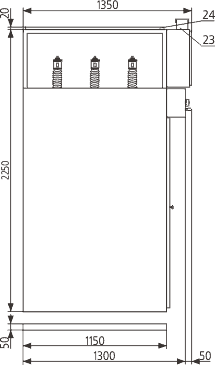

Widok z boku
Budowa pól rozdzielnicy SN typu Rotoblok SF z polami wyłącznikowymi, pole typu RWT4/1, widok z boku
Wyposażenie
Poz. Nazwa aparatu Typ Ilość
1 Wyłącznik ISM/TEL 1
2 Odłącznik z uziemieniem dolnym GTR 4W 1
3 Tor szynowy P 40x5
P 40x10
3
4 Pojemnościowy dzielnik napięcia DCL 20 3
5 Uchwyt kablowy UKZ 3
6 Głowica kablowa   3
7 Kabel   3
8 Przekładnik prądowy współpracujący z zespołem zabezpieczeń REF 610 (Mupasz CompactW03) PP-20W /  PP-15W 3
9 Zespół zabezpieczeń Mupasz
Compact W03
1
10 Sygnalizator neonowy współpracujący z pojemnościowym dzielnikiem napięcia   1
11 Gniazdo odłącznika   1
12 Gniazdo uziemnika   1
13 Okienko inspekcyjne   1
14 Okienko umożliwiające podświetlenie latarką w celu sprawdzenia stanu położenia styków podczas awarii oświetlenia   1
15 Tabliczka ostrzegawcza   1
16 Klamka do drzwi   2
17 Przedział obwodów pomocniczych   1
18 Dźwignia awaryjnego ręcznego wyłączania wyłącznika   1
19 Sygnalizacja położenia stanu wyłącznika   1
20 Przycisk załącz   1
21 Wprzycisk wyłacz   1
22 Lampki sygnalizacyjne   2
23 Koryto kablowe   1
24 Maskownica górna   1
25 Rama nośna   1

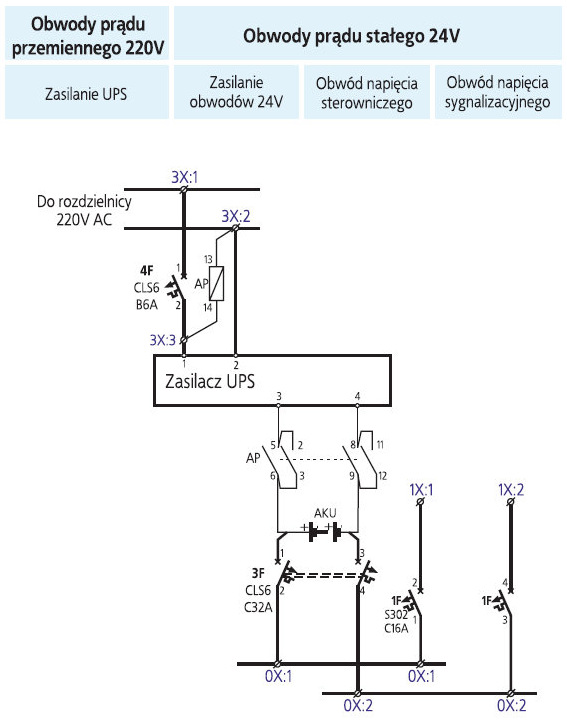

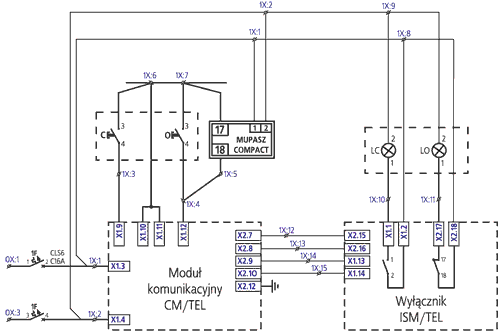

Schemat sterowania pola RWL/I

Schemat sterowania pola RWL/1 rozdzielnicy z polami wyłącznikowymi SN
Schemat sterowania pola RWL/1 rozdzielnicy z polami wyłącznikowymi SN

Budowa pola typu RWS

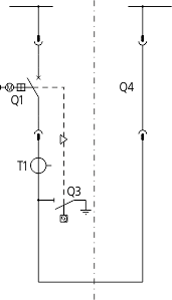

Schemat elektryczny
Budowa pól rozdzielnicy SN typu Rotoblok SF z polami wyłącznikowymi, pole typu RWS, schemat elektryczny

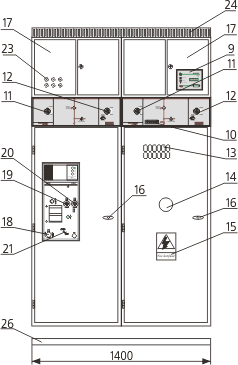

Widok z przodu
Budowa pól rozdzielnicy SN typu Rotoblok SF z polami wyłącznikowymi, pole typu RWS, widok z frontu

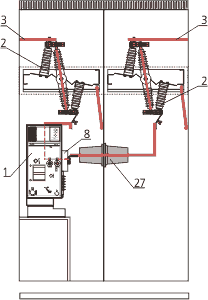

Widok wnętrza z przodu
Budowa pól rozdzielnicy SN typu Rotoblok SF z polami wyłącznikowymi, pole typu RWS, widok wnętrza z przodu

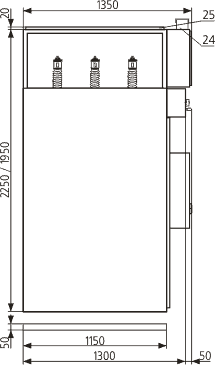

Widok z boku
Budowa pól rozdzielnicy SN typu Rotoblok SF z polami wyłącznikowymi, pole typu RWS, widok z boku
Wyposażenie
Poz. Nazwa aparatu Typ Ilość
1 Wyłącznik HD4/R / VD4/R / DPI / 3AH6 1
2 Odłącznik z uziemieniem dolnym GTR 4 1
3 Tor szynowy P 40x5
P 40x10
3
8 Przekładnik prądowy współpracujący z zespołem zabezpieczeń REF 610 (Mupasz CompactW03) IP 24 /
PP-20W /
PP-15W
3
9 Zespół zabezpieczeń REF 610 / Mupasz
Compact W03
1
11 Gniazdo odłącznika   2
12 Gniazdo uziemnika   2
13 Okienko inspekcyjne   1
14 Okienko umożliwiające podświetlenie latarką w celu sprawdzenia stanu położenia styków podczas awarii oświetlenia   1
15 Tabliczka ostrzegawcza   1
16 Klamka do drzwi   2
17 Przedział obwodów pomocniczych   1
18 Dźwignia awaryjnego ręcznego wyłącznika   1
19 Sygnalizacja położenia stanu wyłącznika   1
20 Przycisk załącz   1
21 Przycisk wyłącz   1
22 Lampki sygnalizacyjne   2
23 Korytko kablowe   1
24 Maskownica górna   1
25 Rama nośna   1
26 Izolator przepustowy   3

Budowa pola typu RWS/I

Schemat elektryczny
Budowa pól rozdzielnicy SN typu Rotoblok SF z polami wyłącznikowymi, pole typu RWS/I, schemat elektryczny

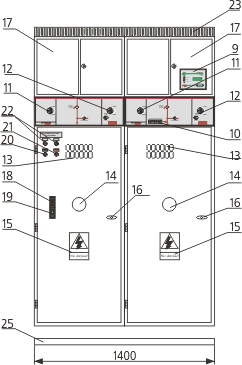

Widok z przodu
Budowa pól rozdzielnicy SN typu Rotoblok SF z polami wyłącznikowymi, pole typu RWS/I, widok z przodu

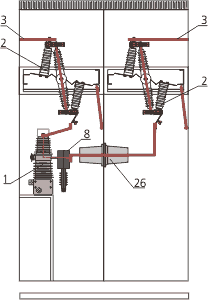

Widok wnętrza z przodu
Budowa pól rozdzielnicy SN typu Rotoblok SF z polami wyłącznikowymi, pole typu RWS/I, widok wnętrza z przodu

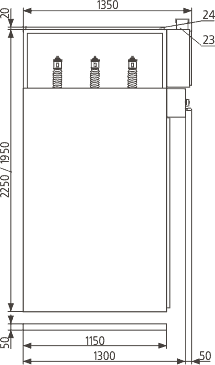

Widok z boku
Budowa pól rozdzielnicy SN typu Rotoblok SF z polami wyłącznikowymi, pole typu RWS/I, widok z boku
Wyposażenie
Poz. Nazwa aparatu Typ Ilość
1 Wyłącznik ISM/TEL 1
2 Odłącznik z uziemieniem dolnym GTR 4 2
3 Tor szynowy P 40x5
P 40x10
3
8 Przekładnik prądowy współpracujący z zespołem zabezpieczeń REF 610 (Mupasz CompactW03) PP-20W /
PP-15W
3
9 Zespół zabezpieczeń REF 610 / Mupasz
Compact W03
1
11 Gniazdo odłącznika   2
12 Gniazdo uziemnika   2
13 Okienko inspekcyjne   1
14 Okienko umożliwiające podświetlenie latarką w celu sprawdzenia stanu położenia styków podczas awarii oświetlenia   1
15 Tabliczka ostrzegawcza   1
16 Klamka do drzwi   2
17 Przedział obwodów pomocniczych   1
18 Dźwignia awaryjnego ręcznego wyłącznika   1
19 Sygnalizacja położenia stanu wyłącznika   1
20 Przycisk załącz   1
21 Przycisk wyłącz   1
22 Lampki sygnalizacyjne   2
23 Korytko kablowe   2
24 Maskownica górna   1
25 Rama nośna   1
26 Izolator przepustowy   3

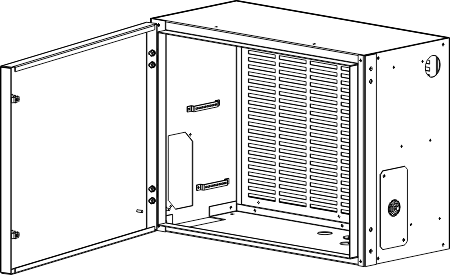

Tablica dla obwodów sterowniczych ,,przedział obwodów pomocniczych”

W przedziale obwodów pomocniczych (17) umieszczone są listwy sterownicze, zabezpieczenia, aparatura kontrolno-pomiarowa, przyciski. Rozmieszczenie aparatury obwodów pomocniczych dokonuje producent rozdzielnicy w oparciu o dostarczoną dokumentację. Przewody oraz kable obwodów pomocniczych wewnątrz przedziału prowadzone są w korytkach kablowych a na zewnątrz przedziału wyprowadzone są poprzez dławiki. Obwody pomocnicze w pozostałych przedziałach prowadzone są w rurach ochronnych. Obwody okrężne pomiędzy sąsiednimi polami prowadzone są w korytkach. Kable obwodów pomocniczych z poszczególnych pól rozdzielczych do pomieszczeń nastawni proponuje się prowadzić w kanale kablowym lub po ścianach budynku na drabinkach kablowych.

Sposób wykonania kanału kablowego pod rozdzielnicami

Rysunki nr 1 i 2 przedstawiają propozycję wykonania kanału kablowego. Głębokość kanału dla kabli suchych oraz olejowych należy wykonać zachowując promień gięcia kabla w zależności od jego średnicy zewnętrznej zgodnie z PBUE. Możliwe jest uniknięcie lub zmniejszenie głębokości kanału kablowego poprzez zastosowanie cokołu podwyższającego lub podłogi technologicznej.

Kabel suchy jednożyłowy
Przekrój kabla
(mm2)
Promień gięcia
(mm)
Głębokość kanału K
(mm)
50 370 400
70 400 430
95 440 470
120 470 500
150 500 550
185 540 600
240 590 700

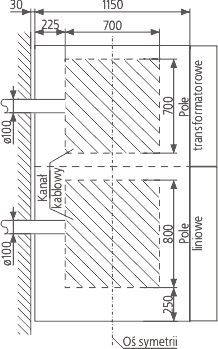

Rys. 1 Propozycja wykonania kanału kablowego pod rozdzielnicą Rotoblok

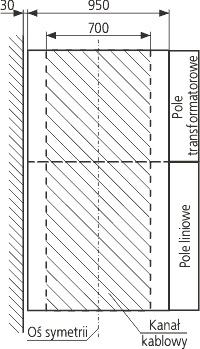

Rzut z góry

Propozycja wykonania kanału kablowego pod rozdzielnicą Rotoblok, pola wyłącznikowe SN - widok z góry

Uwaga:
Minimalna odległość od ściany 30mm.

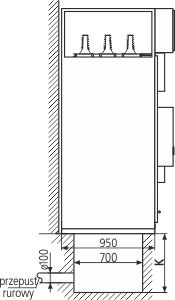

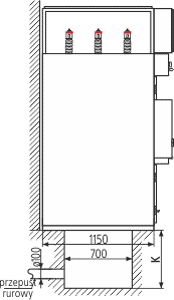

Widok z boku
Propozycja wykonania kanału kablowego pod rozdzielnicą Rotoblok, pola wyłącznikowe SN - widok z boku
a) wersja z kanałem wspólnym wzdłuż
rozdzielnicy Rotoblok
Rzut z góry

Propozycja wykonania kanału kablowego pod rozdzielnicą Rotoblok, pola wyłącznikowe SN - widok z góry

Uwaga:
Minimalna odległość od ściany 30mm.

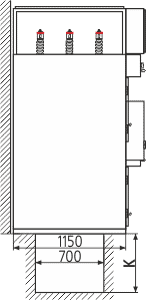

Widok z boku
Propozycja wykonania kanału kablowego pod rozdzielnicą Rotoblok, pola wyłącznikowe SN - widok z boku
b) wersja przy wydzieleniu odpływów
i wprowadzeniu kabli z tyłu rozdzielnicy Rotoblok

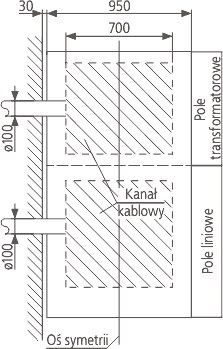

 Rys. 2 Propozycja wykonania kanału kablowego pod rozdzielnicą Rotoblok SF
Rzut z góry

Propozycja wykonania kanału kablowego pod rozdzielnicą Rotoblok SF, pola wyłącznikowe SN - widok z góry

Uwaga:
Minimalna odległość od ściany 30mm.

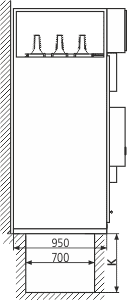

Widok z boku
Propozycja wykonania kanału kablowego pod rozdzielnicą Rotoblok SF, pola wyłącznikowe SN - widok z boku
 a) wersja z kanałem wspólnym wzdłuż
rozdzielnicy Rotoblok SF
Rzut z góry

Propozycja wykonania kanału kablowego pod rozdzielnicą Rotoblok SF, pola wyłącznikowe SN - widok z góry

Uwaga:
Minimalna odległość od ściany 30mm.

Widok z boku
Propozycja wykonania kanału kablowego pod rozdzielnicą Rotoblok SF, pola wyłącznikowe SN - widok z boku
b) wersja przy wydzieleniu odpływów
i wprowadzeniu kabli z tyłu rozdzielnicy Rotoblok SF

Wykonanie połączeń kablowych

Tabela doboru głowic jak w rozdziałach odpowiadających typowi rozdzielnicy: Rotoblok (patrz punkt tabliczka dla obwodów sterowniczych "Przedział obwodów pomocniczych"), Rotoblok SF (patrz punkt czynności łączeniowe).

Uwaga:

We wszystkich przypadkach pod rozdzielnicami wymagany jest kanał kablowy. Opcjonalnie rozdzielnica może być ustawiona na cokole lub na podłodze technologicznej. W przypadku zastosowania innego typu głowic prosimy o kontakt z producentem.



Wykonanie połączeń kablowych

Tabela doboru głowic jak w opisie odpowiadającym typowi rozdzielnicy: Rotoblok, Rotoblok SF.

Uwaga:

We wszystkich przypadkach pod rozdzielnicami wymagany jest kanał kablowy. Opcjonalnie rozdzielnica może być ustawiona na cokole lub na podłodze technologicznej. W przypadku zastosowania innego typu głowic prosimy o kontakt z producentem.

Blokady

System blokad uniemożliwia błędne czynności łączeniowe, oraz otwarcie drzwi pola rozdzielczego przed wyłączeniem napięcia i zamknięciem uziemnika.

Otwarcie uziemnika jest możliwe tylko przy zamkniętych drzwiach pola (lub po świadomym zwolnieniu blokady specjalnym kluczem, dostarczanym razem z rozdzielnicą - np. w celu dokonania próby napięciowej na kablu).

Każde pole liniowe i transformatorowe standardowo wyposażone jest w pojemnościowe dzielniki napięcia na każdej fazie, oraz neonowy sygnalizator napięcia. Takie rozwiązanie ułatwia sprawdzenie braku napięcia na kablu i bezpieczne uzgodnienie faz, przy pomocy uzgadniacza faz typu „WNf" producenta ENERGOTEST ENERGOPOMIAR Gliwice.

Na życzenie klienta jest możliwe wyposażenie w pojemnościowe dzielniki napięcia pól, które nie posiadają ich w standardzie.

Bezpieczeństwo obsługi

Wysoki stopień bezpieczeństwa obsługi zagwarantowany jest przez:

  1. Pole liniowe:
    • zastosowanie mechanicznych blokad pomiędzy odłącznikami a wyłącznikiem, pomiędzy uziemnikami a odłącznikami, oraz pomiędzy odłącznikami a drzwiami;
    • możliwość otwarcia drzwi do celki tylko w sytuacji, kiedy wyłącznik i odłączniki są otwarte a uziemnik górny i dolny zamknięty;
    • uziemienie zestyków ruchomych odłącznika po jego otwarciu, co tworzy mechaniczną i elektryczną przerwę pomiędzy torem szynowym a wyłącznikiem oraz pomiędzy wyłącznikiem a kablem zasilającym;
    • nie ma możliwości przypadkowego dotknięcia głównego toru szynowego i kabla zasilającego czy to ręką, głową lub też jakimkolwiek przedmiotem;
    • zastosowanie pojemnościowego dzielnika napięcia i lampek sygnalizacyjnych w obudowie odłącznika umożliwia ciągłą kontrolę napięcia na kablu zasilającym pole liniowe. Ponadto układ ten umożliwia sprawdzenie zgodności faz przy zamkniętych drzwiach, bez konieczności stosowania wskaźnika do uzgadniania faz;
    • wymuszenie kolejności czynności łączeniowych.

  2. Pole transformatorowe:
    • zastosowanie w każdym polu odłącznika z uziemnikiem dolnym,
    • zastosowanie mechanicznej niezawodnej blokady pomiędzy odłącznikiem a uziemnikiem oraz pomiędzy odłącznikiem a wyłącznikiem;
    • możliwość otwarcia drzwi do celki tylko w sytuacji kiedy wyłącznik oraz odłącznik są otwarte, a uziemnik zamknięty (dzięki zastosowaniu blokady mechanicznej );
    • sygnalizację optyczną stanu styków odłącznika i uziemnika, ponadto jest doskonała widoczność położenia styków przez wzierniki;
    • uziemienie wału odłącznika po jego otwarciu co tworzy mechaniczną i elektryczną przegrodę pomiędzy dolną częścią (obsługową) rozdzielnicy, a głównym torem szynowym, który może znajdować się pod napięciem. Nie ma możliwości przypadkowego dotknięcia się do głównego toru szynowego, czy to ręką, głową czy też jakimkolwiek przedmiotem;
    • zastosowanie pojemnościowego dzielnika napięcia i lampek sygnalizacyjnych w obudowie odłącznika umożliwia ciągłą kontrolę napięcia na kablach zasilających transformatory;
    • wymuszenie kolejności czynności łączeniowych.

Оснастка распределительного устройства

Соединительная аппаратура

В распределительном устройстве использован вакуумный выключатель VD4 и контакт V-contact производства ABB в выкатном исполнении.Используется заземляющий быстрый выключатель с возможностью включения при замыкании типа EK6 производства ABB.

Измерительная аппаратура

Для измерений используются измерительные трансформаторы тока типа IMZ либо TPU и напряжения типа UMZ производства ABB. Сигнализация напряжения в ячейках реализуется с помощью реактансных изоляторов и кассеты сигнализации.

Защитная аппаратура

В распределительном устройстве можно установить аппаратуру низкого напряжения любого производителя согласно индивидуальным потребностям клиента. Можно установить произвольное цифровое защитное реле для защиты цепей среднего напряжения. В распределительном устройстве существует возможность установить системы дугозащиты. Рекомендованные дугозащитные устройства – это системы типа ZŁ либо VAMP. Эти системы действуют по принципу: короткое замыкание обнаруживается благодаря детектированию вспышек и соответствующему изменению тока либо напряжения внутри предохраняемого распределительного устройства. В случае одновременного наступления обеих событий, происходит возбуждение системы, и на протяжении определенного времени (менее 10 мс) на главный выключатель подается отключающий импульс.

Упаковка, транспортировка и инсталлирование распределительного устройства

Упаковка

Для распределительных устройств RELF ex используется три способа упаковки: a) стандартный - шкаф распределительного устройства устанавливается на поддоне, обматывается воздушно-пузырчатой пленкой, а затем стретч- пленкой, б) в ящиках – распределительное устройство, упакованное выше представленным способом, раскладывается по ящиках, в) специально для морского транспорта – распределительное устройство с поглощающим влагу агентом внутри упаковывается в полиэтиленовые мешки с консервационными свойствами, из которых отсасывается воздух. Таким образом защищенное распределительное устройство транспортируется соответственно на поддонах либо в ящиках.

Транспортировка

Распределительные устройства транспортируются отдельными шкафами. Транспортировка распределительного устройства в помещении и до помещения, в котором оно должно устанавливаться, может осуществляться с помощью крана или погрузчика. При транспортировке шкафа с помощью крана используются транспортировочные захваты, прикрепленные к боковым стенкам. угол преломления транспортировочных тросов не должен превышать 120°. Запрещается цеплять тросы непосредственно за конструкцию шкафов. При транспортировке с помощью погрузчика, шкаф устанавливается на транспортировочном поддоне. Во время транспортировки и установки распределительного устройства необходимо соблюдать осторожность, чтобы не повредить лакированных покрытий и корпуса. Такие основные аппараты, как: чувствительные к сотрясениям выключатели, контакты и выкатные элементы, а также низковольтные аппараты, перевозятся отдельно в оригинальной упаковке.

Установка

распределительного устройства Способ установки распределительного устройства и внешние подводки кабелей и шин зависят от конструкции объекта, где оно будет находится. Эти операции следует выполнять с учетом рекомендаций, полученных во время согласования с производителем распределительного устройства. Распределительные устройства могут устанавливаться непосредственно на полу, на фундаментной раме, прикрепленной к полу либо на металлической конструкции, находящейся на бетонном основании объекта. Независимо от основания, распределительные устройства должны быть выставлены горизонтально и прикреплены к основанию. На рисунке 5 представлено размещение распределительного устройства в помещении.

Размер X зависит от положения распределительного устройства:

  1. для пристенной установки, зазор составляет не менее чем 100 мм.
  2. для отдельностоящей установки , зазор составляет не менее 1000 мм.

На рисунке 6 показано примерные размеры выполнения отверстий в днище и точки крепления шкафа к основанию. Рисунок приведен для наглядности, а точные размеры положения необходимо согласовать во время заказа распределительного устройства.

Оснастка поставляется с распределительным

Каждое распределительное устройство поставляется со следующей оснасткой:

  1. соединительные элементы для соединения транспортных блоков,
  2. кривошип для передвижения выкатного элемента,
  3. кривошип для привода заземляющего выключателя,
  4. транспортная тележка выкатного элемента,
  5. ключи от двери шкафа.

Документы, поставляемые с распределительным устройством:

  1. декларация соответствия,
  2. инструкция обслуживания распределительного устройства,
  3. технично-эксплуатационная документация и гарантии на использованную аппаратуру,
  4. документация, составленная после установки распределительного устройства,
  5. гарантия.

Рисунки

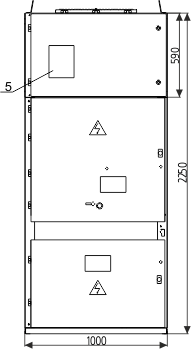

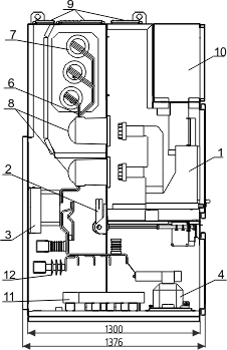

Рисунок 1. Оснастка ячейки

Rozdzielnica SN typu RELF ex, wyposażenie pola
Rozdzielnica SN typu RELF ex, wyposażenie pola
1 выкатной выключатель
2 заземлитель
3 трансформаторы тока
4 трансформаторы напряжения (опция)
5 группа защит
6 шины электрических соединений
7 проходные изоляторы
8 опорно-проходные изоляторы
9 клапана выброса давления газов
10 шкаф управления
11 przekładnik ziemnozwarciowy
12 ogranicznik przepięć

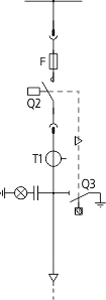

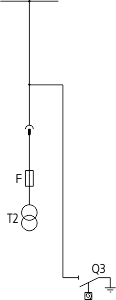

Рисунок 2. Структурные схемы силовых цепей

Линейная ячейка с измерением напряжения
Schemat strukturalny obwodów głównych rozdzielnicy SN typu Relf ex
Линейная ячейка

Schemat strukturalny obwodów głównych rozdzielnicy SN typu Relf ex
СВ

Schemat strukturalny obwodów głównych rozdzielnicy SN typu Relf ex
СВ

Schemat strukturalny obwodów głównych rozdzielnicy SN typu Relf ex
Измерительная ячейка с заземлением сборных шин
Schemat strukturalny obwodów głównych rozdzielnicy SN typu Relf ex

Рисунок 3. Шкаф вспомогательных цепей

Шкаф вспомогательных цепей
Szafka obwodów pomocniczych Relf ex
Фронтальный вид
Szafka obwodów pomocniczych Relf ex
Вид сбоку
Szafka obwodów pomocniczych Relf ex
Монтажная плита
Szafka obwodów pomocniczych Relf ex

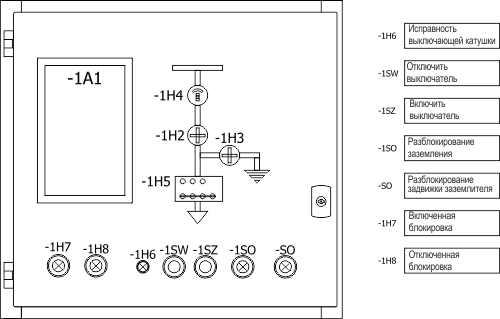

Рисунок 4. Примерное размещение аппаратуры на дверях шкафа вспомогательных цепей

Przykładowe rozmieszczenie aparatury na drzwiach szafki obwodów pomocniczych Relf ex

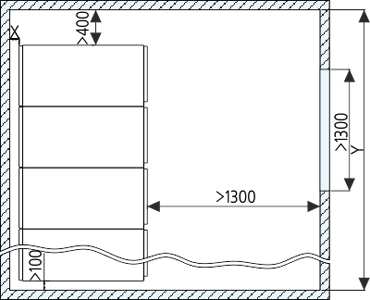

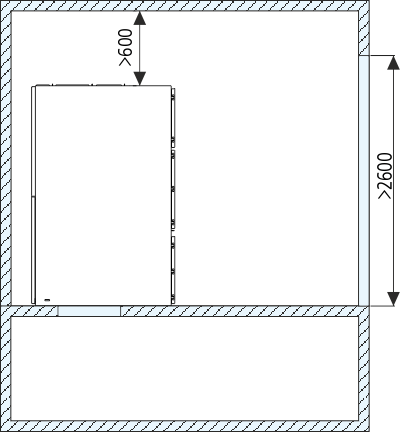

Рисунок 5. Установка распределительного устройства

Ustawienie rozdzielnicy Relf ex
Ustawienie rozdzielnicy Relf ex

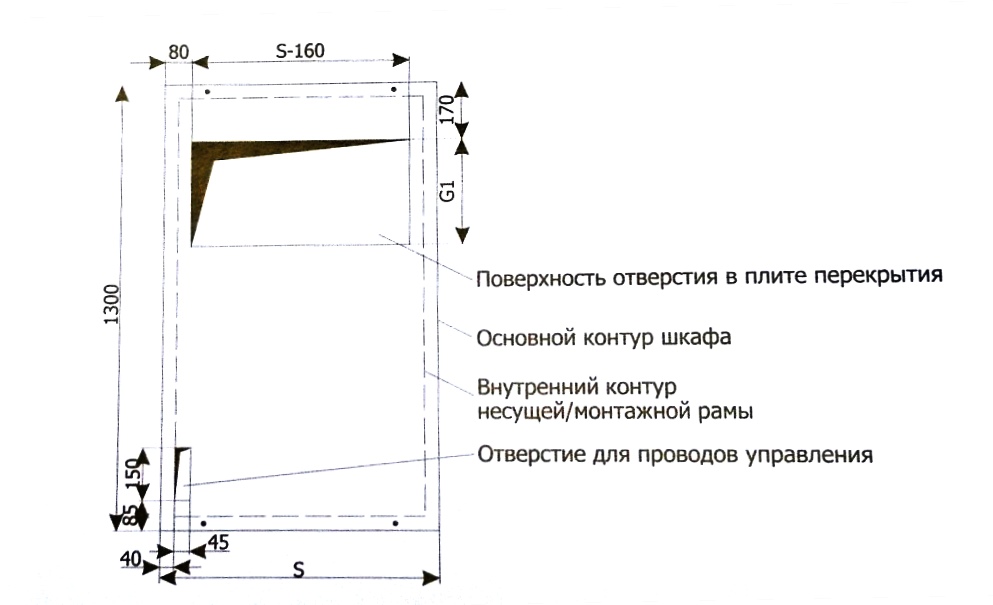

Рисунок 6. Схема расположения отверстий и мест крепления шкафа к основанию

Otworowanie dna i punkty mocowania szafy do podłoża Relf ex

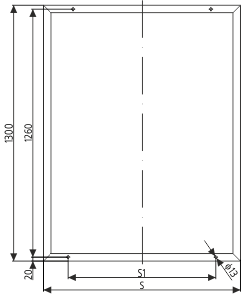

Рисунок 7. Несущая / монтажная рама распределительного устройства RELF

Rama nośna / montażowa rozdzielnicy RELF ex
Wymiary [mm]
S 400 550 750
G1 630 800 1000



Скачать каталог
