Введение

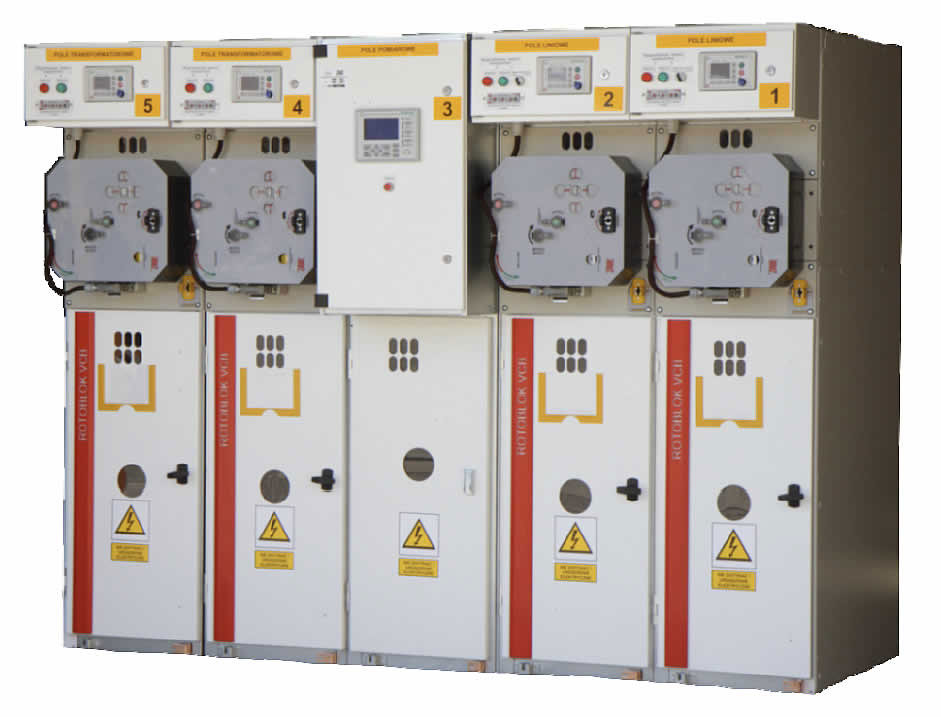

Распредустройство ВН типа Rotoblok VCB предназначено для работы в сетях от 6 кВ до 15 кВ и распределения электроэнергии трёхфазного переменного тока частотой 50 Гц, согласно нормам ГОСТ. Малые габариты распредустройства получены благодаря применению трёхфункционного изоляционного соединителя высокого напряжения, заменяющего три, употребляемые до сих пор в энергетике, аппарата: выключатель, разъединитель и заземлитель. Для гашения электрической дуги используются вакуумные камеры. Система механических блокировок препятствует ошибочным соединительным операциям, а также исключает возможность открытия двери ячейки до отключения напряжения и включения заземлителя. Специальная конструкция
и применённые материалы гарантируют большую стойкость, безошибочность, а также высокую степень безопасности обслуживания. Модульная постройка ячеек распредустройства Rotoblok VCB дает возможность произвольной конфнигурации и соединения с типовым рядом ячеек распредустройства Rotoblok 24, Rotoblok 17,5 кВ и Rotoblok SF.
Преимущества

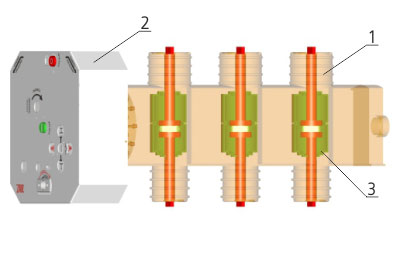

Компактное РУВН в воздушной изоляции, выполняющее три функции: выключи, отключи, заземли.
- Миниатюризация ячеек и одновременно целого распредустройства при сохранении электрических и эксплуатационных параметров (до сих пор ширина самой маленькой ячейки составляла 700 мм, а в Распредустройстве Rotoblok VCB составляет 500мм).
- Система блокировок ограничивается одним аппаратом.
- Управление аппаратом может быть как местное, так и дистанционное (радиоуправление).
- Высокая степень безопасности обслуживания благодаря принужденнию к правильным соединительным действиям.
- Два видимых изоляционных разрыва гарантируют самый высокий уровень безопасности.
- Аппарат в позиции открыт-отключен является механической и изоляционной перегородкой между отсеком сборных шин и частью кабельных соединений.
- Улучшение надёжности благодаря устронении многих электрических и механических блокировок.
- Устронение многих шинных соединений привело к увеличению проводимости, устроняя падения напряжения и потери энергии.

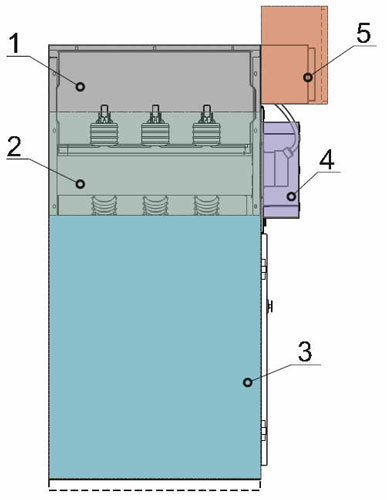

Конструкция ячейки VCB – Отсеки ячейки
Отсек сборных шин
- Отсек коммутаторов
- Отсек присоединений
- Отсек приводов
- Отсек вспомогательных цепей
Технические данные
Технические данные | |
Rotoblok VCB | |
Номинальное напряжение | дo 25 кВ |
Номинальная частота / кол-во фаз | 50 Гц / 3 |
Испытательное напряжение промышленой частоты: | |
- Относительно фаз и земли | 50 кВ |
- Безопасного изоляционного расстояния | 60 кВ |
Испытательное импульсное напряжение 1,2/50 μs | 125 кВ / 145 кВ |
Номинальный длительный ток главных шин | 630 A / 1250 A |
Кратковременный выдерживаемый ток | 16 кА (3сек.) / 20 кА (1сек.) |
Ток электродинамической стойкости | 50 кА |
Внутренняя дугостойкость IAC | AF 16 кА (1сек.) |
Степень охраны | IP 4X |
Oкружающая температура: | |
- пиковая кратковременная | +40OC (313 K) |
- наибольшая средняя в течение суток | +35OC (308 K) |
- наибольшая среднегодовая | +20OC (293 K) |
- наименьшая продолжительная | -5OC (268 K) |
Соответствие нормам
Соответствие нормам:
- EN 62271-1 Высоковольтная аппаратура распределения и управления. Часть 1: Общие постановления”;
- EN 62271-102 Высоковольтная аппаратура распределения и управления. Часть 102: Разъединители и заземлители высокого напряжения переменного тока;
- EN 62271-103 Высоковольтная аппаратура распределения и управления. Часть 103: Разъединители номинальным напряжением выше 1кВ до 52 кВ включительно;
- EN 62271-105 Высоковольтная аппаратура распределения и управления. Часть 105: Комплекты выключателей нагрузки с предохранителями переменного тока;
- EN 62271-200 Аппаратура распределения и управления высоковольтная. Часть 200: Распределительные и управляющие устройства переменного тока в металлической оболочке на номинальные напряжения от 1 кВ до 52 кВ включительно;
- ГOCT 14693:1990 Устройства комплектные распределительные негерметизированные в металлической оболочке.
- ГОСТ 1516.3-96 Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции.
Конструкция ячейки

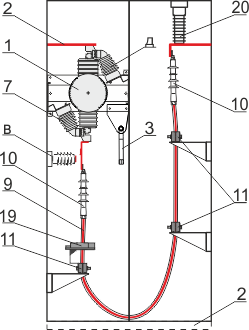

Конструкция ячейки типа VCB 1

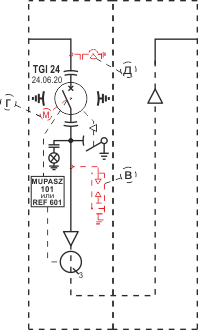

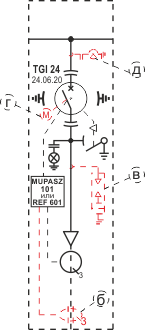

Электрическая схема |

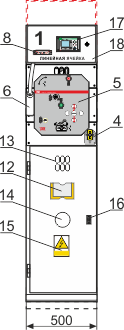

Вид спереди |

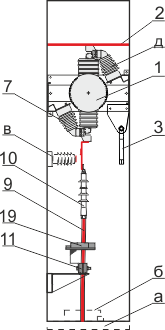

Вид внутри спереди |

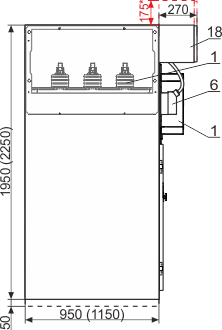

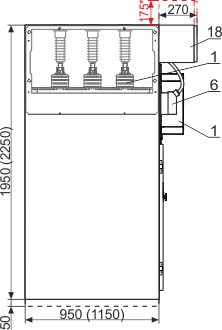

Вид внутри сбоку |
* - глубина распределительного устройства Rotoblok 17,5 кВ |
Оборудование линейной ячейки | |

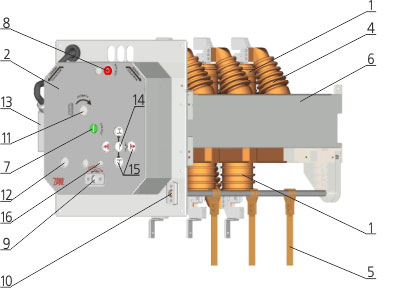

1. | Трехфункционный отделитель TGI |
2. | Шины (3xP40x5 / 3xP40x10) |
3. | Заземлитель |
4. | Гнездо и указатель заземлителя |
5. | Отсек приводов |
6. | Контактное гнездо для вторичных цепей |
7. | Емкостный делитель напряжения |
8. | Неоновый индикатор, сотрудничающий с емкостным делителем напряжения |
9. | Кабель |
10. | Кабельная муфта |
11. | Кабельный держатель типа UKZ |
12. | Карман |
13. | Инспекционное окошко |
14. | Окошко для подсвечивания фонариком целью проверки состояния положения контактов во время аварии освещения |
15. | Предупредительная табличка |
16. | Дверная ручка |
17. | Электрическая защита типа MUPASZ 101 или REF 601 |
18. | Отсек вторичных цепей |
19. | Катушка Роговского |
Опциональное оснащение | |
а. | Монтажная рама 50 мм (стандартное оснащение для высоты 2250 мм, для высоты 1950 по желанию клиента) |
б. | Трансформатор тока нулевой последовательности IO-22, ТЗЛЗ-125 или ТЗЛ 200 |
в. | Ограничитель перенапряжений типа ОПН–КР/TEL или ОПН–РТ/TEL |
г. | Двигательный привод выключателя |
д. | Емкостный делитель напряжения |
Технические данные | |||
Номинальное напряжение |
Номинальный длительный ток |
Кратковременный выдерживаемый ток |
Ток электродинамической стойкости |
Ur = 7,2/12 кВ | Ir = 630/1250 А | Ik = 20 кА (1сек.) | Ip = 50 кА |
Конструкция ячейки типа VCB 2

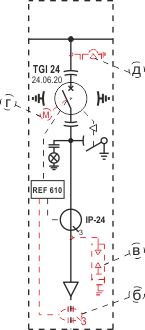

Электрическая схема |

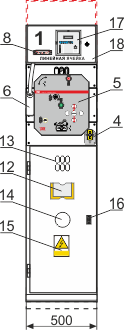

Вид спереди |
Вид внутри спереди |

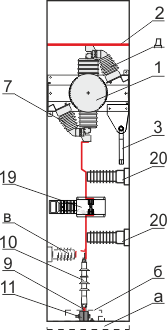

Вид внутри сбоку |
* - глубина распределительного устройства Rotoblok 17,5 кВ |
Оборудование линейной ячейки | |
1. | Трехфункционный отделитель TGI |
2. | Шины (3xP40x5 / 3xP40x10) |
3. | Заземлитель |
4. | Гнездо и указатель заземлителя |
5. | Отсек приводов |
6. | Контактное гнездо для вторичных цепей |
7. | Емкостный делитель напряжения |
8. | Неоновый индикатор, сотрудничающий с емкостным делителем напряжения |
9. | Кабель |
10. | Кабельная муфта |
11. | Кабельный держатель типа UKZ |
12. | Карман |
13. | Инспекционное окошко |
14. | Окошко для подсвечивания фонариком целью проверки состояния положения контактов во время аварии освещения |
15. | Предупредительная табличка |
16. | Дверная ручка |
17. | Электрическая защита типа REF 610 |
18. | Отсек вторичных цепей |
19. | Трансформатор тока типа IP-24 |
21. | Опорный изолятор |
Опциональное оснащение | |
а. | Монтажная рама 50 мм (стандартное оснащение для высоты 2250 мм, для высоты 1950 по желанию клиента) |
б. | Трансформатор тока нулевой последовательности IO-22, ТЗЛЗ-125 или ТЗЛ 200 |
в. | Ограничитель перенапряжений типа ОПН–КР/TEL или ОПН–РТ/TEL |
г. | Двигательный привод выключателя |
д. | Емкостный делитель напряжения |
Технические данные | |||
Номинальное напряжение |
Номинальный длительный ток |
Кратковременный выдерживаемый ток |
Ток электродинамической стойкости |
Ur = 7,2/12 кВ | Ir = 630/1250 А | Ik = 20 кА (1сек.) | Ip = 50 кА |
Конструкция ячейки типа VCB 3

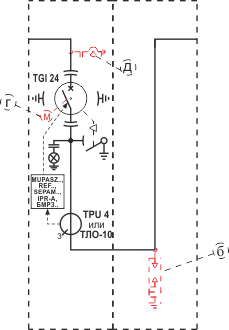

Электрическая схема |

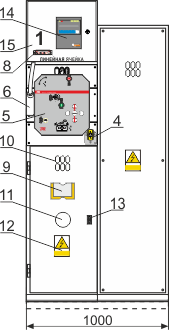

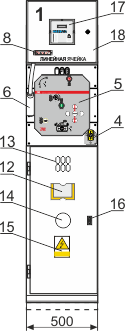

Вид спереди |

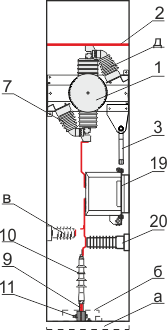

Вид внутри спереди |

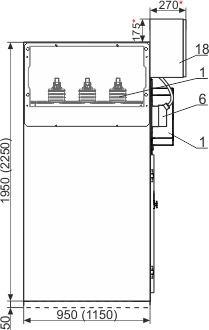

Вид внутри сбоку |
* - глубина распределительного устройства Rotoblok 17,5 кВ |
Оборудование линейной ячейки | |
1. | Трехфункционный отделитель TGI |
2. | Шины (3xP40x5 / 3xP40x10) |
3. | Заземлитель |
4. | Гнездо и указатель заземлителя |
5. | Отсек приводов |
6. | Контактное гнездо для вторичных цепей |
7. | Емкостный делитель напряжения |
8. | Неоновый индикатор, сотрудничающий с емкостным делителем напряжения |
9. | Кабель |
10. | Кабельная муфта |
11. | Кабельный держатель типа UKZ |
12. | Карман |
13. | Инспекционное окошко |
14. | Окошко для подсвечивания фонариком целью проверки состояния положения контактов во время аварии освещения |
15. | Предупредительная табличка |
16. | Дверная ручка |
17. | Электрическая защита типа MiCOM.., MUPASZ.., REF.., Sepam.., IPR-A или БМРЗ... |
18. | Отсек вторичных цепей |
19. | Трансформатор тока типа ТЛО-10 или TPU 4 |
20 . | Опорный изолятор |
Опциональное оснащение | |
а. | Монтажная рама 50 мм (стандартное оснащение для высоты 2250 мм, для высоты 1950 по желанию клиента) |
б. | Трансформатор тока нулевой последовательности IO-22, ТЗЛЗ-125 или ТЗЛ 200 |
в. | Ограничитель перенапряжений типа ОПН–КР/TEL или ОПН–РТ/TEL |
г. | Двигательный привод выключателя |
д. | Емкостный делитель напряжения |
Технические данные | |||
Номинальное напряжение |
Номинальный длительный ток |
Кратковременный выдерживаемый ток |
Ток электродинамической стойкости |
Ur = 7,2/12 кВ | Ir = 630/1250 А | Ik = 20 кА (1сек.) | Ip = 50 кА |

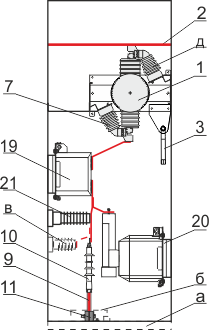

Конструкция ячейки типа VCB 4

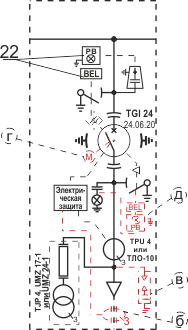

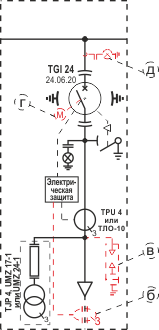

Электрическая схема |

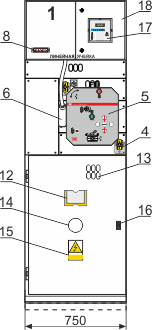

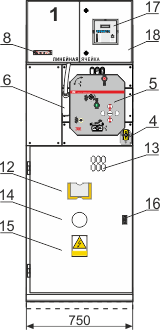

Вид спереди |
Вид внутри спереди |

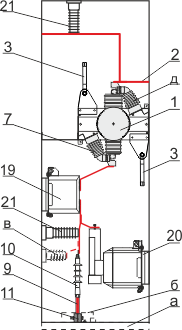

Вид внутри сбоку |
* - глубина распределительного устройства Rotoblok 17,5 кВ |
Оборудование линейной ячейки | |
1. | Трехфункционный отделитель TGI |
2. | Шины (3xP40x5 / 3xP40x10) |
3. | Заземлитель |
4. | Гнездо и указатель заземлителя |
5. | Отсек приводов |
6. | Контактное гнездо для вторичных цепей |
7. | Емкостный делитель напряжения |
8. | Неоновый индикатор, сотрудничающий с емкостным делителем напряжения |
9. | Кабель |
10. | Кабельная муфта |
11. | Кабельный держатель типа UKZ |
12. | Карман |
13. | Инспекционное окошко |
14. | Окошко для подсвечивания фонариком целью проверки состояния положения контактов во время аварии освещения |
15. | Предупредительная табличка |
16. | Дверная ручка |
17. | Электрическая защита типа MiCOM.., MUPASZ.., REF.., Sepam.., IPR-A или БМРЗ... |
18. | Отсек вторичных цепей |
19. | Трансформатор тока типа ТЛО-10 или TPU 4 |
20. | Трансформатор напряжения типа TJP 4, UMZ 17-1 или UMZ 24-1 |
21. | Опорный изолятор |
Опциональное оснащение | |
а. | Монтажная рама 50 мм (стандартное оснащение для высоты 2250 мм, для высоты 1950 по желанию клиента) |
б. | Трансформатор тока нулевой последовательности IO-22, ТЗЛЗ-125 или ТЗЛ 200 |
в. | Ограничитель перенапряжений типа ОПН–КР/TEL или ОПН–РТ/TEL |
г. | Двигательный привод выключателя |
д. | Емкостный делитель напряжения |
Технические данные | |||
Номинальное напряжение |
Номинальный длительный ток |
Кратковременный выдерживаемый ток |
Ток электродинамической стойкости |
Ur = 7,2/12 кВ | Ir = 630/1250 А | Ik = 20 кА (1сек.) | Ip = 50 кА |
Конструкция ячейки типа VCB 1+U

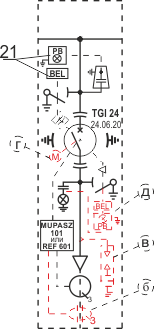

Электрическая схема |

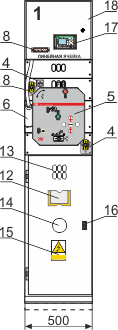

Вид спереди |

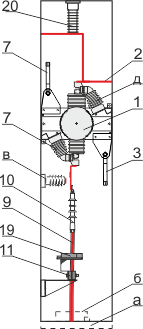

Вид внутри спереди |

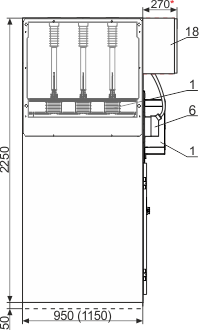

Вид внутри сбоку |
* - глубина распределительного устройства Rotoblok 17,5 кВ |
Оборудование линейной ячейки | |
1. | Трехфункционный отделитель TGI |
2. | Шины (3xP40x5 / 3xP40x10) |
3. | Заземлитель |
4. | Гнездо и указатель заземлителя |
5. | Отсек приводов |
6. | Контактное гнездо для вторичных цепей |
7. | Емкостный делитель напряжения |
8. | Неоновый индикатор, сотрудничающий с емкостным делителем напряжения |
9. | Кабель |
10. | Кабельная муфта |
11. | Кабельный держатель типа UKZ |
12. | Карман |
13. | Инспекционное окошко |
14. | Окошко для подсвечивания фонариком целью проверки состояния положения контактов во время аварии освещения |
15. | Предупредительная табличка |
16. | Дверная ручка |
17. | Электрическая защита типа MUPASZ 101 или REF 601 |
18. | Отсек вторичных цепей |
19. | Катушка Роговского |
20. | Опорный изолятор |
21. | Электродынамическая блокировка гнезда заземлителя |
Опциональное оснащение | |
а. | Монтажная рама 50 мм (стандартное оснащение для высоты 2250 мм, для высоты 1950 по желанию клиента) |
б. | Трансформатор тока нулевой последовательности IO-22, ТЗЛЗ-125 или ТЗЛ 200 |
в. | Ограничитель перенапряжений типа ОПН–КР/TEL или ОПН–РТ/TEL |
г. | Двигательный привод выключателя |
д. | Электродынамическая блокировка гнезда заземлителя |
Технические данные | |||
Номинальное напряжение |
Номинальный длительный ток |
Кратковременный выдерживаемый ток |
Ток электродинамической стойкости |
Ur = 7,2/12 кВ | Ir = 630/1250 А | Ik = 20 кА (1сек.) | Ip = 50 кА |

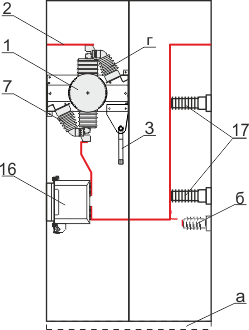

Конструкция ячейки типа VCB 3+U
Электрическая схема |

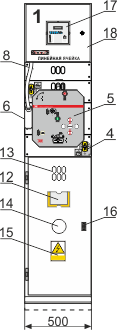

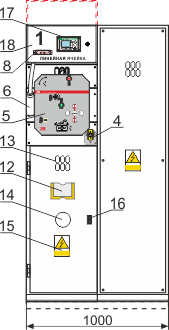

Вид спереди |

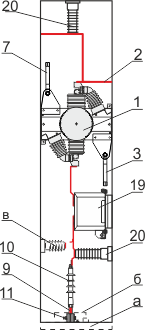

Вид внутри спереди |

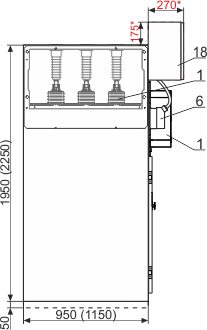

Вид внутри сбоку |
* - глубина распределительного устройства Rotoblok 17,5 кВ |
Оборудование линейной ячейки | |
1. | Трехфункционный отделитель TGI |
2. | Шины (3xP40x5 / 3xP40x10) |
3. | Заземлитель |
4. | Гнездо и указатель заземлителя |
5. | Отсек приводов |
6. | Контактное гнездо для вторичных цепей |
7. | Емкостный делитель напряжения |
8. | Неоновый индикатор, сотрудничающий с емкостным делителем напряжения |
9. | Кабель |
10. | Кабельная муфта |
11. | Кабельный держатель типа UKZ |
12. | Карман |
13. | Инспекционное окошко |
14. | Окошко для подсвечивания фонариком целью проверки состояния положения контактов во время аварии освещения |
15. | Предупредительная табличка |
16. | Дверная ручка |
17. | Электрическая защита типа MiCOM.., MUPASZ.., REF.., Sepam.., IPR-A или БМРЗ... |
18. | Отсек вторичных цепей |
19. | Трансформатор тока типа ТЛО-10 или TPU 4 |
20. | Опорный изолятор |
21. | Электродынамическая блокировка гнезда заземлителя |
Опциональное оснащение | |
а. | Монтажная рама 50 мм (стандартное оснащение для высоты 2250 мм, для высоты 1950 по желанию клиента) |
б. | Трансформатор тока нулевой последовательности IO-22, ТЗЛЗ-125 или ТЗЛ 200 |
в. | Ограничитель перенапряжений типа ОПН–КР/TEL или ОПН–РТ/TEL |
г. | Двигательный привод выключателя |
д. | Электродынамическая блокировка гнезда заземлителя |
Технические данные | |||
Номинальное напряжение |
Номинальный длительный ток |
Кратковременный выдерживаемый ток |
Ток электродинамической стойкости |
Ur = 7,2/12 кВ | Ir = 630/1250 А | Ik = 20 кА (1сек.) | Ip = 50 кА |
Конструкция ячейки типа VCB 4+U
Электрическая схема |
Вид спереди |
Вид внутри спереди |
Вид внутри сбоку |
* - глубина распределительного устройства Rotoblok 17,5 кВ |
Оборудование линейной ячейки | |
1. | Трехфункционный отделитель TGI |
2. | Шины (3xP40x5 / 3xP40x10) |
3. | Заземлитель |
4. | Гнездо и указатель заземлителя |
5. | Отсек приводов |
6. | Контактное гнездо для вторичных цепей |
7. | Емкостный делитель напряжения |
8. | Неоновый индикатор, сотрудничающий с емкостным делителем напряжения |
9. | Кабель |
10. | Кабельная муфта |
11. | Кабельный держатель типа UKZ |
12. | Карман |
13. | Инспекционное окошко |
14. | Окошко для подсвечивания фонариком целью проверки состояния положения контактов во время аварии освещения |
15. | Предупредительная табличка |
16. | Дверная ручка |
17. | Электрическая защита типа MiCOM.., MUPASZ.., REF.., Sepam.., IPR-A или БМРЗ... |
18. | Отсек вторичных цепей |
19. | Трансформатор тока типа ТЛО-10 или TPU 4 |
20. | Трансформатор напряжения типа TJP 4, UMZ 17-1 или UMZ 24-1 |
21. | Опорный изолятор |
22. | Электродынамическая блокировка гнезда заземлителя |
Опциональное оснащение | |
а. | Монтажная рама 50 мм (стандартное оснащение для высоты 2250 мм, для высоты 1950 по желанию клиента) |
б. | Трансформатор тока нулевой последовательности IO-22, ТЗЛЗ-125 или ТЗЛ 200 |
в. | Ограничитель перенапряжений типа ОПН–КР/TEL или ОПН–РТ/TEL |
г. | Двигательный привод выключателя |
д. | Электродынамическая блокировка гнезда заземлителя |
Технические данные | |||
Номинальное напряжение |
Номинальный длительный ток |
Кратковременный выдерживаемый ток |
Ток электродинамической стойкости |
Ur = 7,2/12 кВ | Ir = 630/1250 А | Ik = 20 кА (1сек.) | Ip = 50 кА |
Конструкция ячейки типа VCB S1L
Электрическая схема |
Вид спереди |
Вид внутри спереди |
Вид внутри сбоку |
* - глубина распределительного устройства Rotoblok 17,5 кВ |
Оборудование линейной ячейки | |
1. | Трехфункционный отделитель TGI |
2. | Шины (3xP40x5 / 3xP40x10) |
3. | Заземлитель |
4. | Гнездо и указатель заземлителя |
5. | Отсек приводов |
6. | Контактное гнездо для вторичных цепей |
7. | Емкостный делитель напряжения |
8. | Окошко для подсвечивания фонариком целью проверки состояния положения контактов во время аварии освещения |
9. | Кабель |
10. | Кабельная муфта |
11. | Кабельный держатель типа UKZ |
12. | Карман |
13. | Инспекционное окошко |
14. | Окошко для подсвечивания фонариком целью проверки состояния положения контактов во время аварии освещения |
15. | Предупредительная табличка |
16. | Дверная ручка |
17. | Электрическая защита типа MUPASZ 101 или REF 601 |
18. | Отсек вторичных цепей |
19. | Катушка Роговского |
Опциональное оснащение | |
а. | Монтажная рама 50 мм (стандартное оснащение для высоты 2250 мм, для высоты 1950 по желанию клиента) |
б. | Трансформатор тока нулевой последовательности IO-22, ТЗЛЗ-125 или ТЗЛ 200 |
в. | Ограничитель перенапряжений типа ОПН–КР/TEL или ОПН–РТ/TEL |
г. | Двигательный привод выключателя |
д. | Емкостный делитель напряжения |
Технические данные | |||
Номинальное напряжение |
Номинальный длительный ток |
Кратковременный выдерживаемый ток |
Ток электродинамической стойкости |
Ur = 7,2/12 кВ | Ir = 630/1250 А | Ik = 20 кА (1сек.) | Ip = 50 кА |
Конструкция ячейки типа VCB S3L
Электрическая схема |
Вид спереди |
Вид внутри спереди |
Вид внутри сбоку |
* - глубина распределительного устройства Rotoblok 17,5 кВ |
Оборудование линейной ячейки | |
1. | Трехфункционный отделитель TGI |
2. | Шины (3xP40x5 / 3xP40x10) |
3. | Заземлитель |
4. | Гнездо и указатель заземлителя |
5. | Отсек приводов |
6. | Контактное гнездо для вторичных цепей |
7. | Емкостный делитель напряжения |
8. | Окошко для подсвечивания фонариком целью проверки состояния положения контактов во время аварии освещения |
9. | Карман |
10. | Инспекционное окошко |
11. | Окошко для подсвечивания фонариком целью проверки состояния положения контактов во время аварии освещения |
12. | Предупредительная табличка |
13. | Дверная ручка |
14. | Электрическая защита типа MiCOM.., MUPASZ.., REF.., Sepam.., IPR-A или БМРЗ... |
15. | Отсек вторичных цепей |
16. | Трансформатор тока типа ТЛО-10 или TPU 4 |
17. | Опорный изолятор |
18. | Отсек вторичных цепей |
Опциональное оснащение | |
а. | Монтажная рама 50 мм (стандартное оснащение для высоты 2250 мм, для высоты 1950 по желанию клиента) |
б. | Ограничитель перенапряжений типа ОПН–КР/TEL или ОПН–РТ/TEL |
в. | Двигательный привод выключателя |
г. | Емкостный делитель напряжения |
Технические данные | |||
Номинальное напряжение |
Номинальный длительный ток |
Кратковременный выдерживаемый ток |
Ток электродинамической стойкости |
Ur = 7,2/12 кВ | Ir = 630/1250 А | Ik = 20 кА (1сек.) | Ip = 50 кА |
Устройство TGI
Отделитель TGI – вид главного изоляционного вала с вакуумным выключателем
Отделитель TGI – вид со стороны заземлителя
1 - Главный изоляционный вал с выключателем |
2 - Привод соединителя |
3 - Вакуумная камера выключателя |
4 - Изоляторы из эпоксидной смолы |
5 - Нижний заземлитель |
6 - Оцинкованная стальная рама |
7 - Кнопка включить выключатель |
8 - Кнопка отключить выключатель |
9 - Гнездо разъединителя |
10 - Гнездо и индикация положения заземлителя |
11 - Гнездо натяжения пружины |
12 - Индикация натяжения пружины |
13 - Контактное гнездо для вторичных цепей |
14 - Индикация положения выключателя |
15 - Индикация положения разъединителя |
16 - Счетчик коммутационных операций |
