Распределительное устройство ВН типа Rotoblok SF 36

Введение

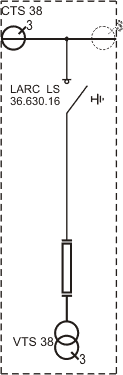

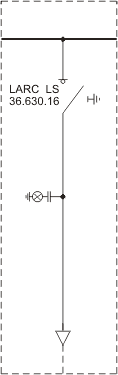

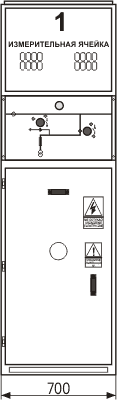

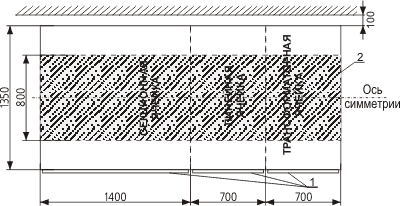

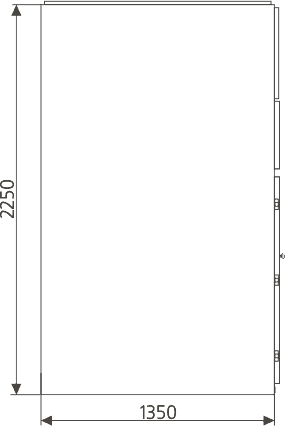

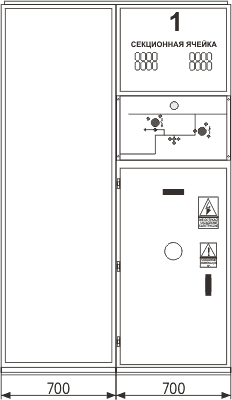

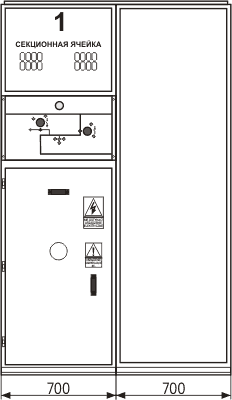

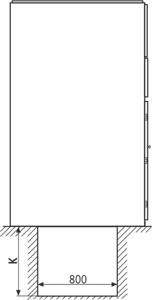

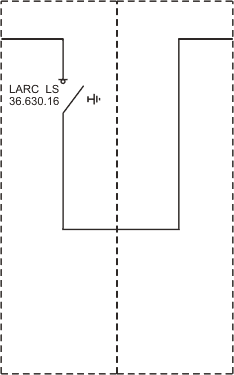

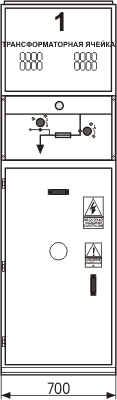

Распределительное устройство типа Rotoblok SF 36 состоит из отдельных ячеек, являющихся отдельными модулями. Каждая ячейка имеет резервуар из нержавеющей стали, заполненный газом SF6, в котором находится соединительная аппаратура. Как производство, так и тестирование каждой ячейки гарантируют их функционирование при различных температурах и давлении. Полная изоляция разъединителя, а также быстрого заземляющего выключателя в газе SF6 обеспечивает отличное техническое состояние, защиту от пыли, а также от возможного затопления трансформаторной подстанции. Полная изоляция разъединителя газом SF6 уменьшает затраты на содержание коммутаторной и существенно влияет на уменьшение эксплуатационных расходов. Соединение отдельных модулей распределительного устройства осуществляется в верхней части ячеек с помощью трех сборных шин, установленных параллельно с сохранением воздушной изоляции. Нижняя часть ячейки - это отсек кабельных присоединений с воздушной изоляцией, выполненных с помощью стандартных кабельных головок. В состав системы входят следующие ячейки: линейные, трансформаторные, измерительные, фидерные, что позволяет реализовать произвольную конфигурацию трансформаторной подстанции с одним либо несколькими трансформаторами. Распределительное устройство может найти применение в промышленной распределительной сети напряжением до 36 кВ в трансформаторных подстанциях среднего и низкого напряжения, а также в потребительских станциях или коммутаторных среднего напряжения. Ячейки распределительного устройства Rotoblok SF 36, кроме выполнения определенных функций, отвечают требованиям относительно безопасности монтажа и эксплуатации. Кроме этого есть смотровые стекла. Основные размеры ячеек: (ширина/ высота/глубина) 700/2250/1350 мм.
