Введение


rotoblok


Rotoblok deklaracja zgodności

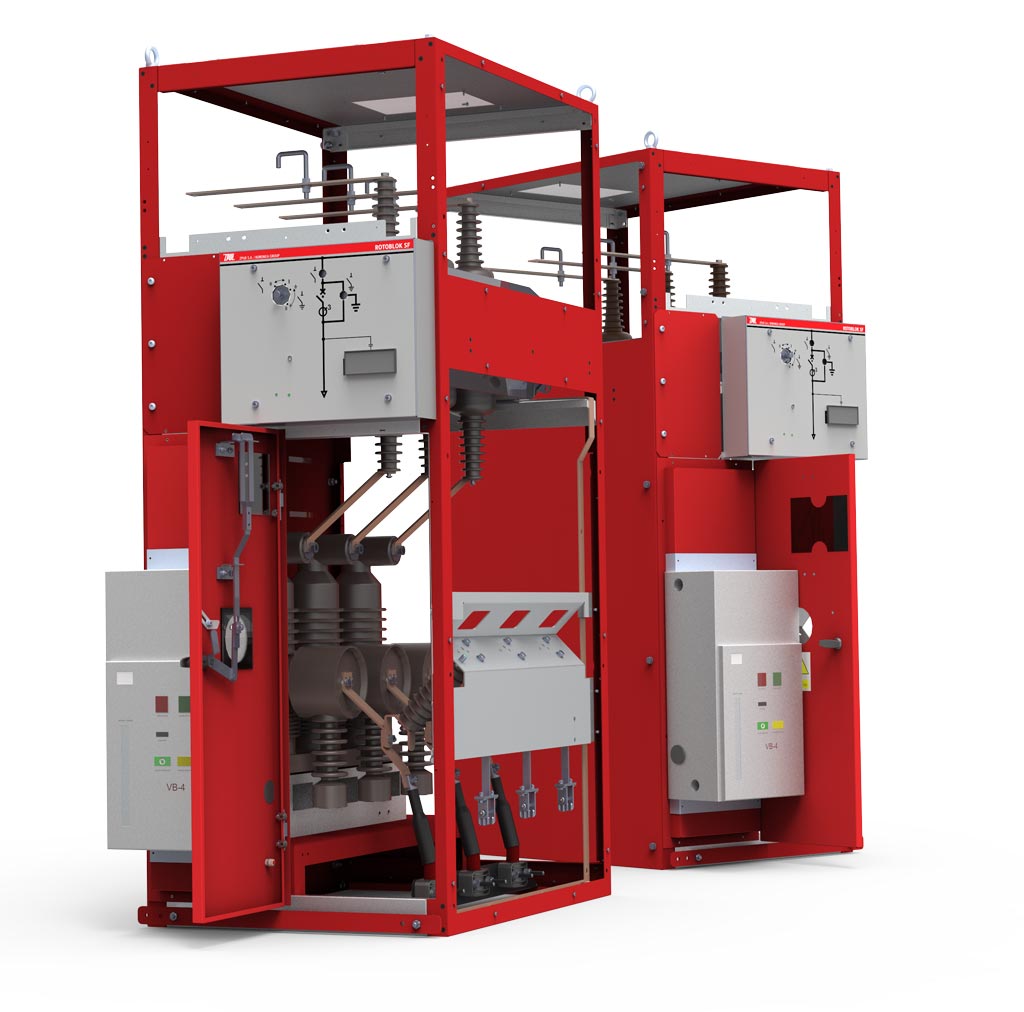

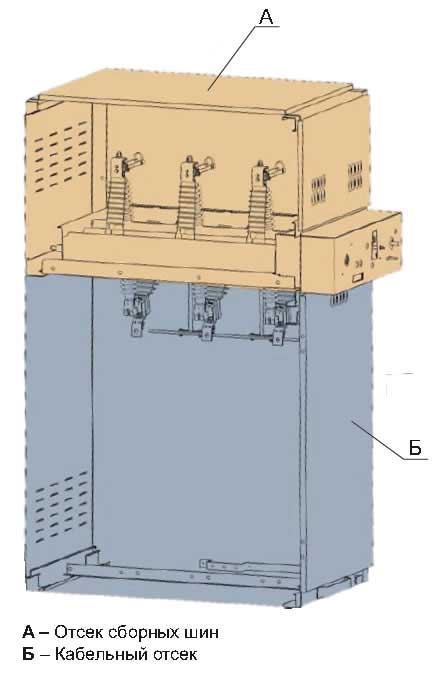

rotoblok widok


Данная разработка описывает современные закрытые распределительные устройства высокого напряжения типа "ROTOBLOK", предназначенные для распределения электроэнергии трехфазного переменного тока частотой 50 Гц,при номинальном напряжении дo 25 кВ, в токораспределительных промышленных и производственных сетях.

Распределительные устройства сконфигурированы из отдельных типовых ячеек с дифференцированной оснасткой. Представленная в данной разработке информация и технические данные дают возможность разработчику составить распределительное устройство из типовых ячеек. В случае возникновения необходимости использовать ячейки с нестандартной оснасткой или с измененными размерами, это необходимо согласовать с производителем.

Характеристика

Общие данные

Распределительное устройство типа "ROTOBLOK" - это двухсекционное закрытое распределительное устройство, в металлическом корпусе из алюцинковой жести, обеспечивающей эквипотенциальность, с отдельной системой сборных шин. Распределительное устройство оборудовано современной соединительной аппаратурой с воздушной изоляцией. Оно имеет раздельные отсеки: сборных шин и кабельный, а дугозащитный вариант изготовления обеспечивает высокую безопасность обслуживания.

Распределительные ячейки: "ROTOBLOK" имеют следующие свойства:

  • небольшие внешние размеры относительно номинального напряжения, установленного уровня изоляции, номинального тока сборных шин и токов короткого замыкания (ширина ячейки 700 мм приноминальном напряжении дo 25 кВ),
  • двухсекционная конструкция ячеек обеспечивает отделение шин главной цепи от части, используемой для подключения кабелей ввода,
  • высокая надежность работы,
  • длительный период работы, без затруднительного техобслуживания, связанный с использованием современных приводов и медных шинных соединений,
  • высокая коррозионная стойкость, конструкция распределительного устройства изготовлена из жести, покрытой антикоррозионным слоем сплава алюминия и цинка,
  • универсальность при создании разных систем распределительных устройств с учетом произвольного количества ячеек,
  • применение современной, надежной соединительной аппаратуры, выключатели нагрузки и разъединители типа GTR,
  • возможность установить распределительное устройство в вертикальном положении около стены позволяет рационально использовать площадь коммутаторной, что особенно важно при модернизации и расширении существующих распределительных устройств,
  • простой и быстрый доступ к оснастке распределительного устройства для контроля и техосмотра,
  • простое обслуживание.


Высокая безопасность достигается благодаря:

  • Применению дуговой защиты, которая предохраняет от внутренних коротких замыканий,
  • усиленной конструкции ячеек (корпусы, замки, петли),
  • механическим и электромагнитным блокировкам, предохраняющим от шибочного подключения и защищающим от прикосновения к элементам, находящимся под напряжением,
  • использованию контрольных систем, сигнализирующих, механических и электрических индикаторов положения и смотровых стекол, позволяющих наглядно определить положение движущихся элементов.
  • возможности выключения выключателя нагрузки без использования ключа управления.



Технические данные

Технические данные
  Rotoblok 24 Rotoblok 17,5 кВ
Номинальное напряжение дo 25 кВ дo 17,5 кВ
Номинальная частота / кол-во фаз 50 Гц / 3
Испытательное напряжение промышленой частоты:
- Относительно фаз и земли 50 кВ 50 кВ
- Безопасного изоляционного расстояния 60 кВ 63 кВ
Испытательное импульсное напряжение 1,2/50 μs 125 кВ / 145 кВ 95 кВ / 110 кВ
Номинальный длительный ток главных шин 630 A / 1250 A 630 A
Кратковременный выдерживаемый ток 16 кА (1сек.) / 20 кА (1сек.) 16 кА (1сек.)
Ток электродинамической стойкости 40 кА / 50 кА 40 кА
Внутренняя дугостойкость IAC AF 16 кА (1сек.) AF 16 кА (1сек.)
Степень охраны IP 4X
Oкружающая температура:
- пиковая кратковременная +40OC (313 K)
- наибольшая средняя в течение суток +35OC (308 K)
- наибольшая среднегодовая +20OC (293 K)
- наименьшая продолжительная -5OC (268 K)



Соответствие нормам

Соответствие нормам:

  • EN 62271-1 Высоковольтная аппаратура распределения и управления. Часть 1: Общие постановления”;
  • EN 62271-102 Высоковольтная аппаратура распределения и управления. Часть 102: Разъединители и заземлители высокого напряжения переменного тока;
  • EN 62271-103 Высоковольтная аппаратура распределения и управления. Часть 103: Разъединители номинальным напряжением выше 1кВ до 52 кВ включительно;
  • EN 62271-105 Высоковольтная аппаратура распределения и управления. Часть 105: Комплекты выключателей нагрузки с предохранителями переменного тока;
  • EN 62271-200 Аппаратура распределения и управления высоковольтная. Часть 200: Распределительные и управляющие устройства переменного тока в металлической оболочке на номинальные напряжения от 1 кВ до 52 кВ включительно;
  • ГOCT 14693:1990 Устройства комплектные распределительные негерметизированные в металлической оболочке.
  • ГОСТ 1516.3-96 Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции.

Конструкция ячейки

Конструкция линейной ячейки

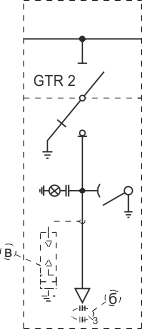

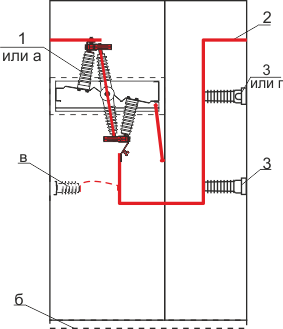

Электрическая схема
Rotoblok - Электрическая схема

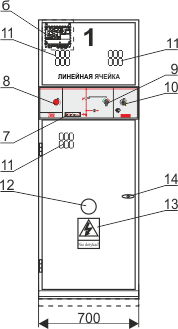

Вид спереди
Rotoblok - Вид спереди

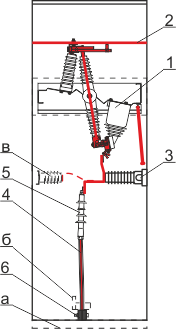

Вид внутри спереди

Rotoblok - Вид внутри спереди

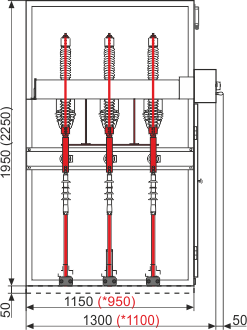

Вид внутри сбоку

Rotoblok - Вид внутри сбоку

* - глубина распределительного устройства Rotoblok 17,5 кВ



Оборудование линейной ячейки:
№ п/п Название аппарата Тип Количество
1. Выключатель нагрузки с нижним заземлителем GTR 2 1
2. Шины P 40x5 / P40x10 3
3. Емкостный делитель напряжения DCL 20 3
4. Кабельный держатель UKZ 3
5. Кабельная муфта   3
6. Кабель   3
7. Неоновый индикатор, сотрудничающий с емкостным делителем напряжения   1
8. Гнездо и индикация натяжения пружины   1
9. Переключатель “включить” - “отключить”   1
10. Гнездо заземлителя   1
11. Инспекционное окошко   1
12. Окошко для подсвечивания фонариком целью проверки состояния положения контактов во время аварии освещения   3
13. Предупредительная табличка   1
14. Дверная ручка   1

Опциональное оснащение:
а. Монтажная рама 50 мм (стандартное оснащение для высоты 2250 мм, для высоты 1950 по желанию клиента)   1
б. Индикатор протекания тока короткого замыкания, что крепится на кабеле типа SMZ, CPZ, FLAIR или SZK   3
в. Ограничитель перенапряжений типа ОПН–КР/TEL или ОПН–РТ/TEL

Конструкция трансформаторной ячейки

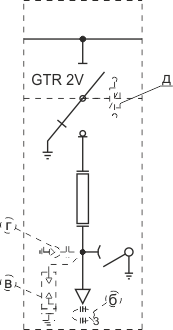

Электрическая схема
Rotoblok, Конструкция трансформаторной ячейки, Электрическая схема

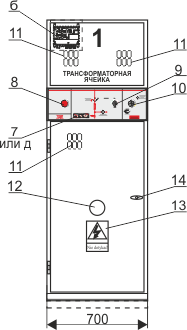

Вид спереди
Rotoblok, Конструкция трансформаторной ячейки, Вид спереди

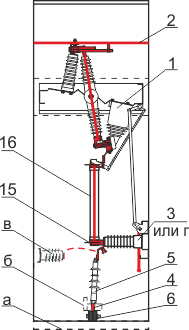

Вид внутри спереди
Rotoblok, Конструкция трансформаторной ячейки, Вид внутри спереди

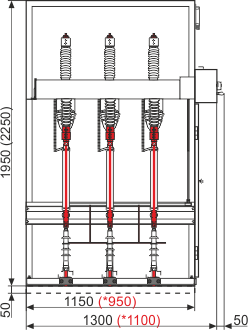

Вид внутри сбоку
Rotoblok, Конструкция трансформаторной ячейки, Вид внутри сбоку* - глубина распределительного устройства Rotoblok 17,5 кВ



Оборудование трансформаторной ячейки
1. Выключатель нагрузки с нижним заземлителем типа GTR 2V
2. Шины
3. Опорный изолятор типа IPA
4. Кабель
5. Кабельная муфта
6. Кабельный держатель типа UKZ
7. Место для неонового индикатора, сотрудничающего с емкостным делителем напряжения
8. Гнездо и индикация натяжения пружины
9. Переключатель “включить” - “отключить”
10. Гнездо заземлителя
11. Инспекционное окошко
12. Окошко для подсвечивания фонариком целью проверки состояния положения контактов во время аварии освещения
13. Предупредительная табличка
14. Дверная ручка
15. Предохранительная основа, являющаяся интегральной частью выключателя нагрузки
16. Предохранительная вставка

Опциональное оснащение
а. Монтажная рама 50 мм (стандартное оснащение для высоты 2250 мм, для высоты 1950 по желанию клиента)
б. Индикатор протекания тока короткого замыкания, что крепится на кабеле типа SMZ, CPZ, FLAIR или SZK
в. Ограничитель перенапряжений типа ОПН–КР/TEL или ОПН–РТ/TEL
г. Емкостный делитель напряжения
д. Неоновый индикатор, сотрудничающий с емкостным делителем напряжения
е. Отключающая катушка DWN

Конструкция секционной ячейки

Электрическая схема
 Rotoblok, Конструкция секционной ячейки, Электрическая схема

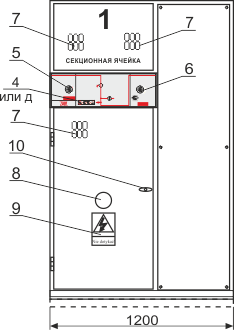

Вид спереди
Rotoblok, Конструкция секционной ячейки, Вид спереди
Вид внутри спереди
 Rotoblok, Конструкция секционной ячейки, Вид внутри спереди

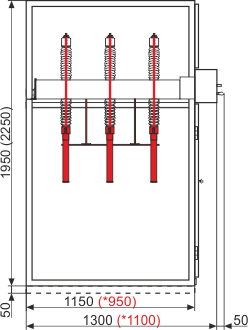

Вид внутри сбоку
Rotoblok, Конструкция секционной ячейки, Вид внутри сбоку* - глубина распределительного устройства Rotoblok 17,5 кВ



Оборудование секционной ячейки
1. Разъединитель с нижним заземлителем типа GTR 4
2. Шины
3. Опорный изолятор типа IPA
4. Место для неонового индикатора, сотрудничающего с емкостным делителем напряжения
5. Гнездо разъединителя
6. Гнездо заземлителя
7. Инспекционное окошко
8. Окошко для подсвечивания фонариком целью проверки состояния положения контактов во время аварии освещения
9. Предупредительная табличка
10. Дверная ручка

Опциональное оснащение
а. Выключатель нагрузки с нижним заземлителем типа GTR 2
б. Монтажная рама 50 мм (стандартное оснащение для высоты 2250 мм, для высоты 1950 по желанию клиента)
в. Ограничитель перенапряжений типа ОПН–КР/TEL или ОПН–РТ/TEL
г. Емкостный делитель напряжения
д. Неоновый индикатор, сотрудничающий с емкостным делителем напряжения

Конструкция измерительной ячейки

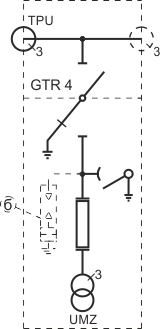

Электрическая схема
Rotoblok, Конструкция измерительной ячейки, Электрическая схема

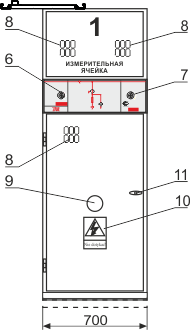

Вид спереди
Rotoblok, Конструкция измерительной ячейки, Вид спереди
Вид внутри спереди

Rotoblok, Конструкция измерительной ячейки, Вид внутри спереди

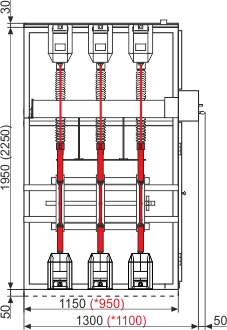

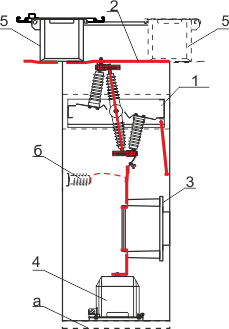

Вид внутри сбоку

Rotoblok, Конструкция измерительной ячейки, Вид внутри сбоку * - глубина распределительного устройства Rotoblok 17,5 кВ



Оборудование линейной ячейки
1. Разъединитель с нижним заземлителем типа GTR 4
2. Шины
3. Держатель предохранителя измерительный
4. Трансформатор напряжения типа UMZ, TJC или TJP
5. Трансформатор тока типа TPU или ТЛО-10
6. Гнездо разъединителя
7. Гнездо заземлителя
8. Инспекционное окошко
9. Окошко для подсвечивания фонариком целью проверки состояния положения контактов во время аварии освещения
10. Предупредительная табличка
11. Дверная ручка

Опциональное оснащение
а. Монтажная рама 50 мм (стандартное оснащение для высоты 2250 мм, для высоты 1950 по желанию клиента)
б. Ограничитель перенапряжений типа ОПН–КР/TEL или ОПН–РТ/TEL

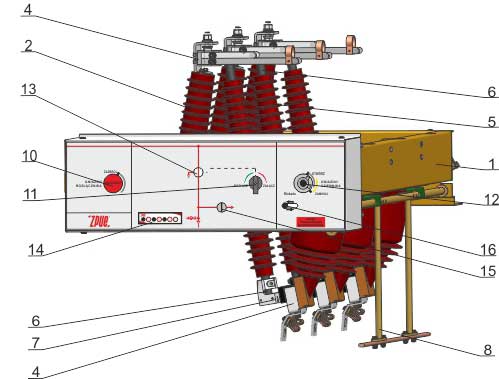

Выключатель нагрузки с нижним заземлителем типа GTR 2

rotoblok gtr 2
1 - оцинкованная стальная рама 12 - гнездо заземлителя
2,3 - эпоксидные изоляторы 13 - сигнализация положения выключателя нагрузки
4 - неподвижные контакты 14 - индикация наличия напряжения
5 - главный изоляционный вал 15 - сигнализация положения заземлителя
6 - подвижные контакты 16 - рычаг блокировки двери
7 - опаловый подвижный контакт 17 - сигнализация положения вставки предохранителя
8 - нижний заземлитель 18 - держатель предохранителя
9 - контакт заземлителя 19 - вставка предохранителя
10 - гнездо и индикация натяжения пружины 20 - опорный изолятор либо емкостный делитель напряжения
11 - переключатель “включить” - “отключить”

Технические данные:
Ur - Номинальное напряжение дo 25 кВ (Rotoblok 24) дo 17,5 кВ (Rotoblok 17,5 кВ)
Ir - Номинальный длительный ток главных шин 630 A 630 A
Ik - Кратковременный выдерживаемый ток 16 кА (1сек.) / 20 кА (1сек.) 16 кА (1сек.)
Ip - Ток электродинамической стойкости 40 кА / 50 кА 16 кА (1сек.)

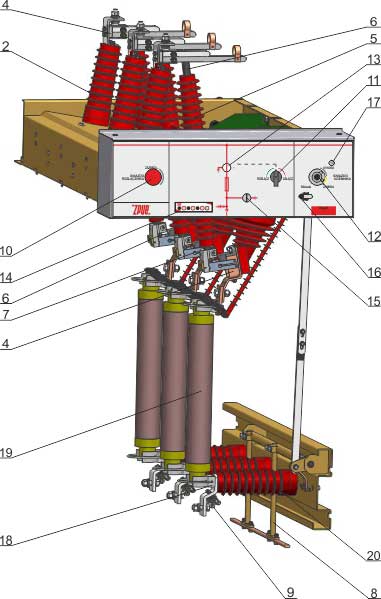

Выключатель нагрузки с нижним заземлителем типа GTR 2V

Разъединитель с нижним заземлителем типа GTR 4
1 - оцинкованная стальная рама
2,3 - эпоксидные изоляторы
4 - неподвижные контакты
5 - главный изоляционный вал
6 - подвижные контакты
7 - опаловый подвижный контакт
8 - нижний заземлитель
9 - контакт заземлителя
10 - гнездо и индикация натяжения пружины
11 - переключатель “включить” - “отключить”
12 - гнездо заземлителя
13 - сигнализация положения выключателя нагрузки
14 - индикация наличия напряжения
15 - сигнализация положения заземлителя
16 - рычаг блокировки двери
17 - сигнализация положения вставки предохранителя
18 - держатель предохранителя
19 - вставка предохранителя
20 - опорный изолятор либо емкостный делитель напряжения

Технические данные:
Ur - Номинальное напряжение дo 25 кВ (Rotoblok 24) дo 17,5 кВ (Rotoblok 17,5 кВ)
Ir - Номинальный длительный ток главных шин 630 A 630 A
Ik - Кратковременный выдерживаемый ток 16 кА (1сек.) / 20 кА (1сек.) 16 кА (1сек.)
Ip - Ток электродинамической стойкости 40 кА / 50 кА 16 кА (1сек.)

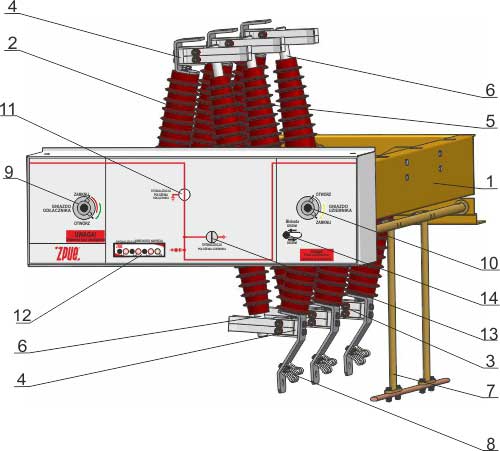

Разъединитель с нижним заземлителем типа GTR 4

Выключатель нагрузки с нижним заземлителем типа GTR 4
1 - оцинкованная стальная рама 8 - контакт заземлитель
2,3 - эпоксидные изоляторы 9 - гнездо разъединителя
4 - неподвижные контакты 10 - гнездо заземлитель
5 - главный изоляционный вал 11 - сигнализация положения разъединителя
6 - подвижные контакты 12 - индикация наличия напряжения
7 - нижний заземлитель 13 - сигнализация положения заземлителя
  14 - рычаг блокировки двери

Технические данные:
Ur - Номинальное напряжение дo 25 кВ (Rotoblok 24) дo 17,5 кВ (Rotoblok 17,5 кВ)
Ir - Номинальный длительный ток главных шин 630 A / 1250 A 630 A
Ik - Кратковременный выдерживаемый ток 16 кА (1сек.) / 20 кА (1сек.) 16 кА (1сек.)
Ip - Ток электродинамической стойкости 40 кА / 50 кА 40 кА (1сек.)

Примкрный вид и схема распредустройства ВН типа Rotoblok. Примеры
