Введение


tpm


tpm certyfikat 1

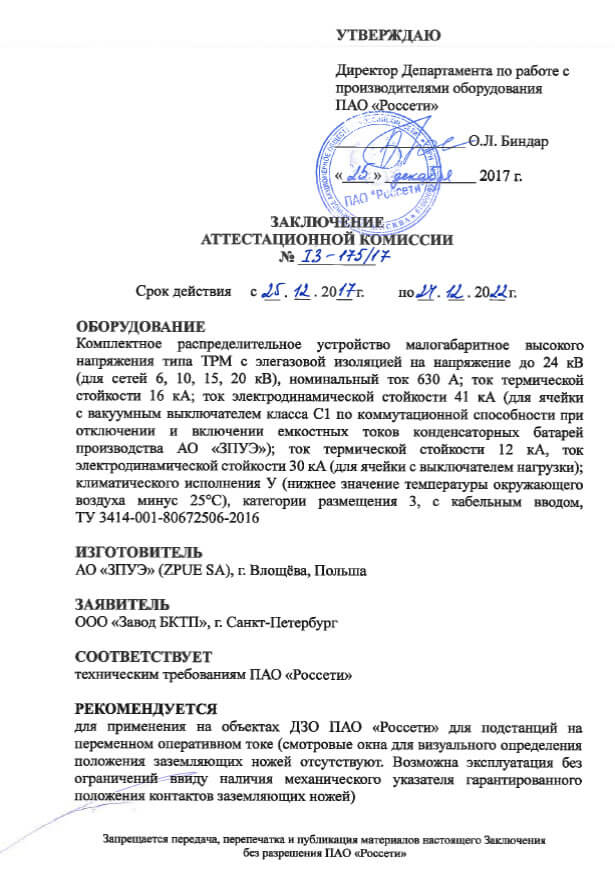

сертификат
tpm certyfikat 2

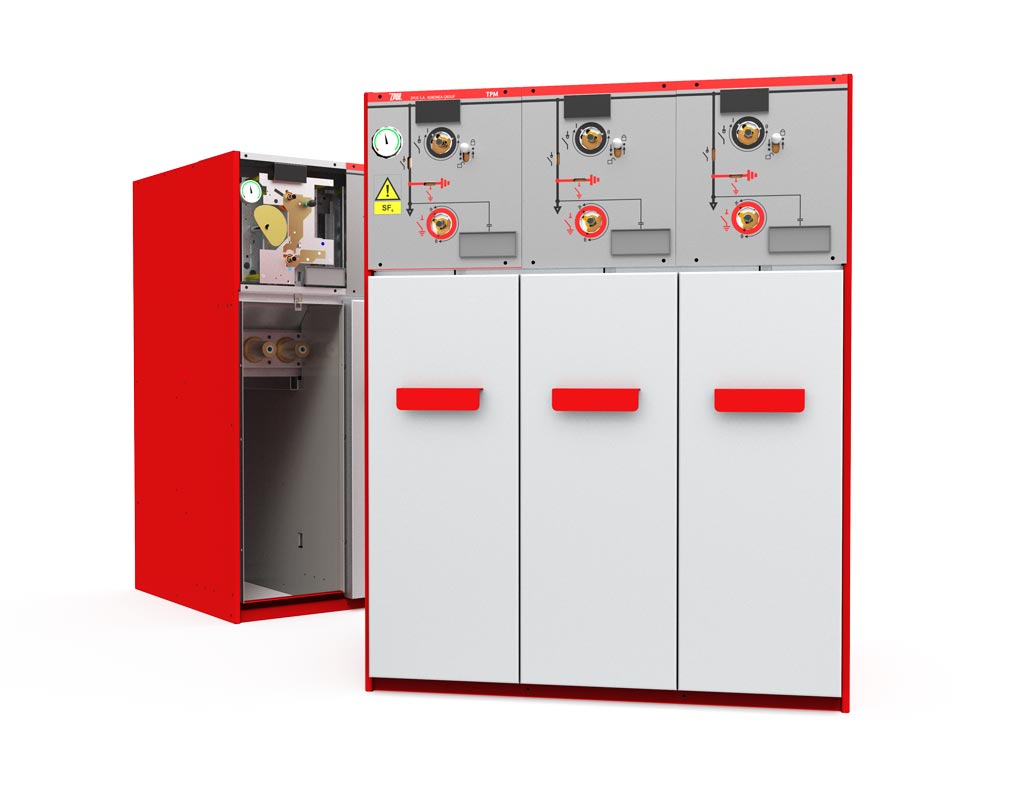

Pаспредустройство ВН напряжением до 24 кВ типа «TPM »это силовые устройства, выполняющие функции, связанные с присоединением к сети, питанием и защитой одного или двух трансформаторов, работающих в кольцевой или радиальной цепи городской сети. Распределительное устройство производится в основных вариантах, как: TPM, TPM система P, TPM система C. TPM, TPM система P может быть выполнено в расширенной версии слева или справа или посредством верхних проходных изоляторов.

Характеристика

Общие данные

Основным элементом распределительного устройства является бак из нержавеющей стали, заполненный газом SF6, в котором находятся коммутационные элементы ВН: выключатель нагрузки, разъединитель, выключатель и заземлитель.

  • Выключатель нагрузки снабжен системой гашения электрической дуги, что в соединении с очень быстрым механизмом, гарантирующим мигательное включение выключателя нагрузки гарантирует надежное и быстрое выключение
  • Вакуумный выключатель 630A, а также выключатель нагрузки с заземлителем в ячейке с выключателем
  • Емкостные делители напряжения
  • Сигнализатор наличия напряжения на кабеле
  • Указатель перегорания предохранительной вставки в трансформаторной ячейке
  • Быстрый аземлитель в линейной ячейке
  • Быстрый аземлитель, который заземляет предохранитель по обоим сторонам в трансформаторной ячейке
  • Распределительное устройство имеет отсечную конструкцию, отсек коммутаторов, приводов, а также отсек кабельных присоединений .Отсек коммутаторов помещен в баке из нержавеющей стали, заполненным газом SF6 в котором установлено устройства: сборные шины, коммутаторы и изоляторы. Каждый бак имеет клапан безопасности, которого открытие нивелирует рост давления, вызванного возникновением внутренней дуги
  • Отсек приводов охватывает интегрированный, непосредственный ручной (моторный) привод выключателя нагрузки и заземлителя. В отсеке приводов распределительного устройства помещен манометр, информирующий о правильном да влении газа SF6 нутри бака. В передней части распределительного устройства помещено неоновые показатели наличия напряжения на кабеле
  • В кабельном отсеке совершается стыковка распределительного устройства с кабелями энергетической сети при помощи концевых кабельных муфт Кабельный отсек снабжен:
    • Проходными изоляторами
    • Кабельными подвесками
    • Трансформаторами тока для защит
    • Зажимами заземления для обратных жил

В распределительном устройстве между отдельными ячейк ами в коммутационном отсеке имеются металлические перегородки. Распределительное устройство TPM с выключателями в стандартной версии снабжено автономной защитой, не требующей внешнего питания типа WIC1. Реле имеют функции автоматической защиты задержки и короткого замыкания, которые работают в технике автономичных реле, питаемых от трансформаторов тока. Трансформаторы тока застроена в кабельном отсеке.

Безопасность и блокировки:

  • Габаритная конструкция распределительных устройста типа TPM гарантирует надежность и обеспечивает защиту от влияния внешней среды
  • Увеличение давления вследствие возникновения внутренней дуги устраняется за счет открытия разгрузочного клапана (клапан безопасности), установленного в нижней части резервуара распределительного устройства и не создает опасности для обслуживающего персонала
  • Каждая ячейка распределительного устройства оборудована индикаторами напряжения, благодаря которым обслуживающий персонал может убедиться в отсутствии напряжения на зажимах проходных изоляторов
  • Узел механических блокировок позволяет открыть экран кабельного отсека только после замыкания заземлителя
  • Механическое и электромагнитые блокировкам, предохраняющим от шибочного подключения и защищающим от прикосновения к элементам, находящимся под напряжениемю

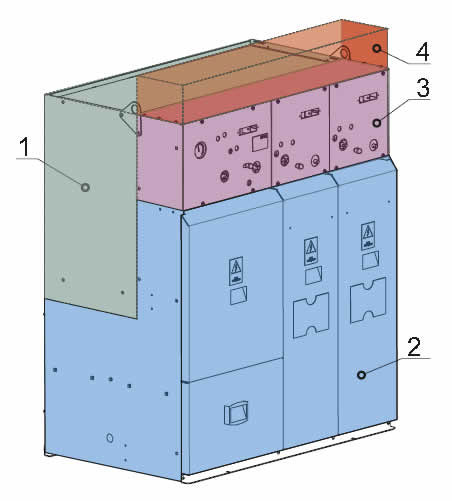

Конструкция РУ TPM - Отсеки

tpm przekroj

  1. Отсек коммутаторов
  2. Отсек кабельных присоединений
  3. Отсек приводов
  4. Отсек вспомогательных цепей

Технические данные

Технические данные
  TPM
Номинальное напряжение дo 25 кВ
Номинальная частота / кол-во фаз 50 Гц / 3
Испытательное напряжение промышленой частоты 50 кВ
Испытательное импульсное напряжение 1,2/50 μs 125 кВ
Номинальный длительный ток главных шин 630 A
Кратковременный выдерживаемый ток 1 6 kA (1сек.)*/20 kA (1сек.)
  16 kA (3сек.) / 25 kA (3сек.)
Ток электродинамической стойкости 40 kA*/50 kA/63 kA
Внутренняя дугостойкость IAC AF 16 кА (1сек.)
Степень охраны IP 4X
Oкружающая температура:
- пиковая кратковременная +40OC (313 K)
- наибольшая средняя в течение суток +35OC (308 K)
- наибольшая среднегодовая +25OC (298 K)
- наименьшая продолжительная 5OC/ -15OC/ -25OC**
* - параметры распределительного устройства с вакуумным выключателем (W)
** - в зависимости от типа защиты в ячейке

Соответствие нормам

Соответствие нормам:

  • EN 62271-1 Высоковольтная аппаратура распределения и управления. Часть 1: Общие постановления;
  • EN 62271-102 Высоковольтная аппаратура распределения и управления. Часть 102: Разъединители и заземлители высокого напряжения переменного тока;
  • EN 62271-103 Высоковольтная аппаратура распределения и управления. Часть 103: Разъединители номинальным напряжением выше 1кВ до 52 кВ включительно;
  • EN 62271-105 Высоковольтная аппаратура распределения и управления. Часть 105: Комплекты выключателей нагрузки с редохранителями переменного тока;
  • EN 62271-200 Аппаратура распределения и управления высоковольтная. Часть 200: Распределительные и управляющие устройства переменного тока в металлической оболочке на номинальные напряжения от 1 кВ до 52 кВ включительно;
  • ГOCT 14693:1990 Устройства комплектные распределительные негерметизированные в металлической оболочке.
  • ГОСТ 1516.3-96 Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции.
  • Фирма имеет систему гарантии качества EN ISO 9001:2008 и EN ISO 14001 : 2004

Конструкция ячейки

Конструкция TPM ячейки линейная и вакуумного выключателя

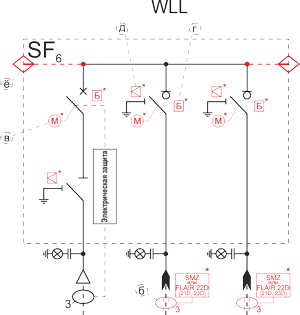

Электрическая схема
TPM, Конструкция измерительной ячейки, Электрическая схема

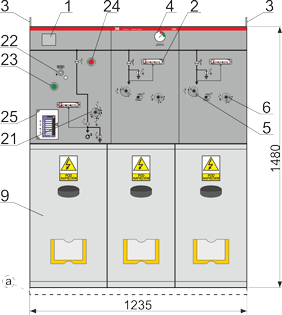

Вид спереди
TPM, Конструкция измерительной ячейки, Вид спереди

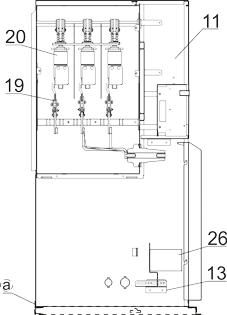

Вид внутри сбоку-сечение -
Ячейка трансформаторная

TPM, Конструкция измерительной ячейки, Вид внутри спереди

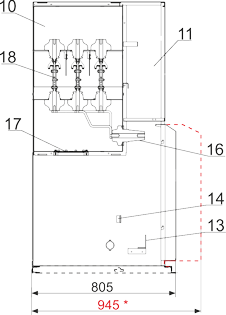

Вид внутри сбоку-сечение -
Ячейка линейная

TPM, Конструкция измерительной ячейки, Вид внутри сбоку

* - Глубина для системы 2Z



Оборудование линейной ячейки
1. Номинальная табличка
2. Указатель наличия напряжения
3. Держатель для переноса
4. Манометр, давление газа SF6
5. Гнездо привода выключателя нагрузки
6. Гнездо привода заземлителя
8. Отсек предохранителей
9. Кабельный отсек
10. Отсек соединителей
11. Отсек приводов
13. Кабельный держатель
14. Заземляющая шина
15. Проходной изолятор 250A
16. Проходной изолятор 630A
17. Клапан безопасности
18. Выключатель нагрузки с заземлителем
19. Разъединитель с заземлителем
20. Вакуумные камеры выключателя
21. Гнездо привода разъединителя
22. Гнездо натяжения пружины выключателя
23. Кнопка включить выключатель
24. Кнопка отключить выключатель
25. Защита выключателя
26. Трансформаторы тока для защиты

Опциональное оснащение
а. Монтажная рама 40 мм
б. Индикатор протекания тока короткого замыкания, что крепится на кабеле типа SMZ, CPZ, FLAIR или SZK
в. Двигательный привод выключатель нагрузки
г. Блок дополнительных контактов
д. Электромагнитная блокировка заземлителя
е. Независимый расцепитель
ё. Соединение РУ расширяемых сбоку

Конструкция TPM ячейки линейная и трансформаторная

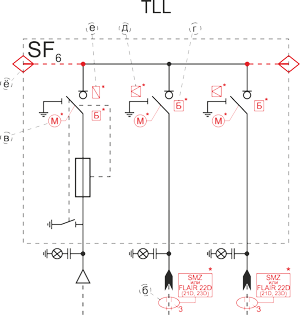

Электрическая схема
TPM, Конструкция измерительной ячейки, Электрическая схема

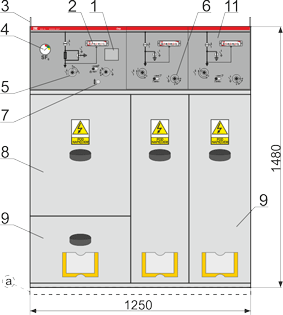

Вид спереди
TPM, Конструкция измерительной ячейки, Вид спереди

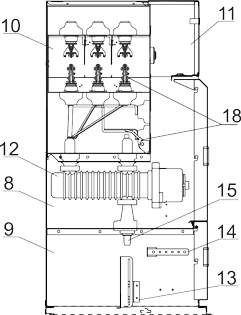

Вид внутри сбоку-сечение -
Ячейка трансформаторная

TPM, Конструкция измерительной ячейки, Вид внутри спереди

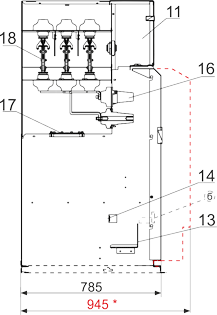

Вид внутри сбоку-сечение -
Ячейка линейная

TPM, Конструкция измерительной ячейки, Вид внутри сбоку

* - Глубина для системы 2Z



Оборудование линейной ячейки
1. Номинальная табличка
2. Указатель наличия напряжения
3. Держатель для переноса
4. Манометр, давление газа SF6
5. Гнездо привода выключателя нагрузки
6. Гнездо привода заземлителя
7. Указатель перегорания предохранительной вставки
8. Отсек предохранителей
9. Кабельный отсек
10. Отсек соединителей
11. Отсек приводов
12. Корпус предохранительной вставки
13. Кабельный держатель
14. Заземляющая шина
15. Проходной изолятор 250A
16. Проходной изолятор 630A
17. Клапан безопасности
18. Выключатель нагрузки с заземлителем

Опциональное оснащение
а. Монтажная рама 40 мм
б. Индикатор протекания тока короткого замыкания, что крепится на кабеле типа SMZ, CPZ, FLAIR или SZK
в. Двигательный привод выключатель нагрузки
г. Блок дополнительных контактов
д. Электромагнитная блокировка заземлителя
е. Независимый расцепитель
ё. Соединение РУ расширяемых сбоку
