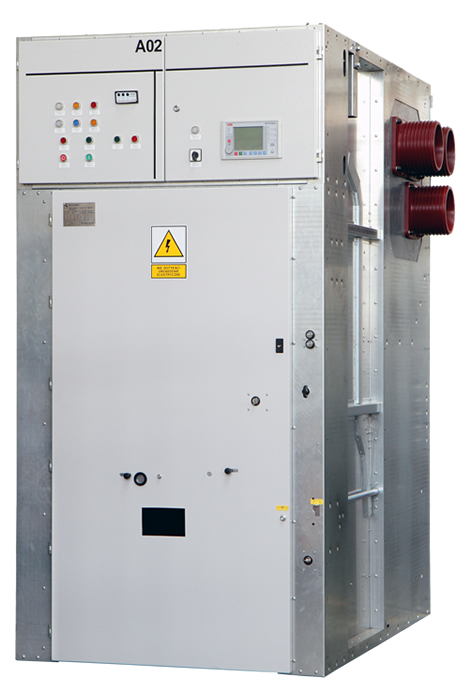

Распределительное устройство ВН типа RELF 36

Технические данные

Основные технические данные для распредустройства типа RELF 36:
Параметры		RELF 36
Номинальное напряжение	[кВ]	36; 40,5(*)
Номинальный непрерывный ток сборных шин	[A]	1 600
Номинальный непрерывный ток ячейки ввода	[A]	дo 1 600
Испытательное напряжение промышленной частоты	[кВ]	95; 85,5(5 мин)/ 95(1 мин)(*)
Испытательное напряжение грозового импульса	[кВ]	190
Номинальная частота	[Гц]	50
Ток электродинамической стойкости	[кA]	25 (3с) / 31,5 (1с)
Ток термической стойкости (кратковременный ток)	[кA]	63 / 80
Стойкость на действие электрической дуги	[кA /1с]	25
Степень защиты		IP4X
Высота шкафа	[мм]	2550
Ширина шкафа	[мм]	1300
Глубина шкафа	[мм]	2035
Соответствие с нормами		(*) ГОСТ 1516.3 -1996 PN-EN 62271-200, PN-EN 62271-1

Распредустройство приспособлено к работе в нормальных условиях определённых нормой PN-EN 62271-1 для внутренней распределительной аппаратуры и аппаратуры управления.
Согласно с этой нормой условия работы распредустройства в окружающей среде следующие:

• высота монтажа н. у. м. дo 1000 м.
• температура окружения:
• максимальная +40ºС
• средняя в промежутке сутки +35ºС
• минимальная длительная -5ºС
• максимальная относительная влажность 95%
• атмосфера нормальная, без коррозии, свободная от загрязнения.

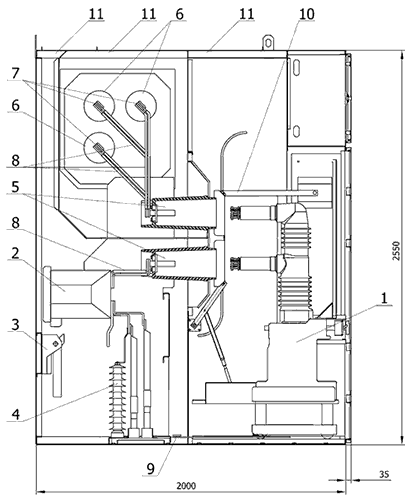

Конструкция

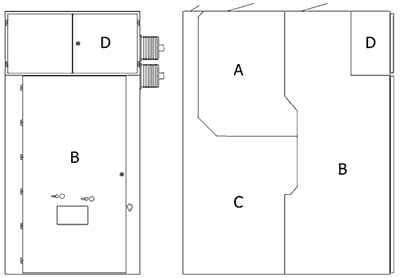

Ячейка распредустройства RELF 36 сделана в виде шкафа поделенного на четыре функциональных отсека:

• - отсек сборных шин (главные цепи),
• - отсек аппарата (главные цепи),
• - отсек присоединения (главные цепи),
• - отсек вспомогательных цепей (цепи низкого напряжения).

Конструкция

Шкаф распредустройства выполнен из сформированной гнутой стальной жести, соединенной между собой заклёпками, без сварки.
Стенки и перегородки создают самонесущую конструкцию. Для шкафов применяется горячо оцинкованная жесть. Для соединения элементов конструкции применено стальные заклёпки с округлой головкой повышенной прочности.
Функциональные отсеки ограничены внутренними горизонтальными и вертикальными перегородками выполненными с жести и плит PVC. Внутренние перегородки крепятся непосредственно к боковым стенкам, которые благодаря этому усиливаются и приобретают большую жесткость.
Распредустройство RELF 36 может быть только одностороннего обслуживания (доступ к присоединениям только спереди шкафа).
Внутренние перегородки делают возможным безопасный доступ в аппаратный отсек и отсек присоединения, даже когда сборные шины под напряжением.
Согласно классификации LSC (Loss of Service Continuity) распредустройство RELF 36 исполняет критерии категории LSC2B.
Это условие выполняют распредустройства с тремя отсеками в момент установки выкатного элемента в положении испытания.
Двери отсека главных цепейвыполнены из чёрной жести толщиной 3 мм. WВ дверях применено петли и задвижки, выдерживающие нагрузки взрывного характера. Эти петли дают возможность открывания дверей на около 170°.
Расположенное в дверях окошка делает возможным зрительное контролирование положения и состояния выкатного элемента.
Конструкция дверей позволяем на механическое отключение выключателя, находящегося в рабочем положении за закрытыми дверями.

Оснащение ячейки

главный аппарат: выключатель, трансформаторы тока, заземлитель, <liограничители перенапряжения, изоляторы опорно-проходные, проходные изоляторы, cборные шины, электрическое соединение шинами, заземляющая шина, механизм передвижения шторок, клапана выброса давления газов, группа защит.

Доступ к аппаратному отсеку возможен после открытия дверей шкафа, а доступ к отсеку шин и присоединения, для сервисного обслуживания, возможен после демонтажа перегородок со стороны аппаратного отсека.
Внешние стенки и кронштейны для аппаратуры выполнены из сформированной оцинкованной металлической жести.
В отсеке присоединения и в отсеке сборных шин в области опорно-проходных изоляторов вставлено перегородки между фазами выполненные с плиты PVC. Отдельные элементы соединены между собой заклёпками и болтами, без сварки.

Клапана выброса давления

Все отсеки главных цепей имеют в верхней части отверстия выхлопных каналов закрытые клапанами. Их заданием есть выброс возникнувшего давления в середине отсека в результате возникновения дугообразного короткого замыкания.
Быстрый рост давления в середине какого-то из отсеков главных цепей провоцирует срывание болтов выполненных из искусственного материала и открытие клапанов.

Сборные шинырасположены в верхней задней части шкафа.

Переход сборных шин с одной ячейки в другую выполнены через пропускные плиты, препятствующие проникновению повреждений из одного шкафа в другой при возникновении внутренней электрической дуги. Проходные плиты сделаны с изолирующего материала, оснащены проходными изоляторами, поддерживающими сборные шины. От сборных шин отходят распределительные шины.

Выкатной элемент это система, состоящая из:

• выкатной тележки.

В зависимости от функций ячейки элемент может быть с:

• выключателем,
• составом трансформаторов напряжения с предохранителями,
• или короткозамыкателем.

Тележка выполняет механическое соединение выкатного элемента с ячейкой распредустройства. Его неподвижная часть сцепляется с ячейкой по двустороннему блокированию в отверстиях направляющих. Тележка перемещается между положением работы и испытания/отключения при помощи тяглового винта приводимого в действие вручную рукояткой за закрытыми дверями. Положение работы и испытания/отключения сигнализируется указателями положения после достижения тележки соответствующей позиции. Выкатной элемент в рабочем и испытательном/отсоединённом положении расположен в середине ячейки, за закрытыми дверями. После открывания дверей можно выкатить тележку до положения отделения. Передвижные шторки в аппаратном отсеке обговорено в описании аппаратного отсека.

Отсеки ячеек распредустройства

Отсек сборных шин недоступный во время нормальной работы. Для выполнения сервисных работ доступ к сборным шинам возможен с верху шкафа, после демонтажа клапанов выброса давления или от стороны аппаратного отсека после демонтажа перегородки. Отсек закрытый из обоих боков ячейки проходными перегородками, выполненными с плит PVC. Эти плиты предотвращают распространение вреда в соседние ячейки в случае возникновения электрической дуги в отсеке сборных шин. Проходные плиты вместе с проходными изоляторами составляют элементы, поддерживающие сборные шины.
От сборных шин отходят отходящие шины и входят в опорно-проходные изоляторы, отделяющие отсек сборных шин от аппаратного отсека.

Аппаратный отсек доступный после открытия дверей шкафа в порядке, контролируемый блокировками. В аппаратном отсеке локализуется выкатной элемент, этот отсек содержит все необходимые элементы для совместного действия выкатного элемента с ячейкой распределения, это:

• направляющие выкатного элемента,
• движущиеся шторки,
• изоляторы опорно-проходные с встроенными контактами между отсеками,
• элементы блокировки дверей и блокировки заземлителя,
• розетка вспомогательных цепей.

В плите отделяющей аппаратный отсек от отсека присоединения и шинного отсека, выполненной с плиты PVC установлены опорно-проходные изоляторы. В изоляторах расположены отходящие шины и междуполюсные контакты.

WВ аппаратном отсеке установлены металлическиедвижущиеся шторки вместе с механизмом для раздвижения этих шторок. Их заданием есть отделение пространства аппаратного отсека от стационарных нижних и верхних контактов, которые могут быть под напряжением, когда выкатной элемент находится в испытательном/отсоединённом или отделенном положении. После перемещения выкатного элемента с рабочего в испытательное/отсоединённое положение шторки закрывают отверстия в опорно-проходных изоляторах и закрывают доступ к стационарным контактам, которые могут быть под напряжением с сохранением степени защиты на уровне IP2X. Между контактами под напряжением и закрытой шторкой, остаётся безопасное изолирующее расстояние. Перемещение выкатного элемента с испытательного/отсоединённого в рабочее положение провоцирует раздвижение шторок и открытие стационарных контактов для соединения с контактами выключателя. Через смотровое окошко в дверях можно увидеть механические показатели состояния выключателя и состояния натянутой пружины.

Отсек присоединения предназначен для подключения кабелей и шин.Доступ к отсеку возможен после открытия дверей шкафа и демонтажа перегородок со стороны аппаратного отсека.
В этом отсеке застроенные:

• трансформаторы тока,
• заземлитель,

а также в зависимости от эксплуатационных необходимостей опционально:

• ограничители перенапряжений.

Заземлитель оснащен ручным приводом. Его состояние сигнализировано указателем положения. Дно отсека закрыто делимой крышкой пола, будущею одновременно пропускной плитой кабелей. Otwory Отверстия в плите заслонены резиновыми кабельными проходами. Для монтажа кабелей предназначены кабельные держатели, расположенные на кронштейнах.

Отсек вспомогательных цепей (низкого напряжения предназначенный для монтажа:

• микропроцессорной защиты,
• контрольно-измерительной и управляющей аппаратуры,
• элементов сигнализации и автоматики.

Bыполнен в форме шкафчика управления расположенного на передней, верхней части фасада распредустройства. Отсек полностью отделён от пространства высокого напряжения.

Шинная система

Сборные шины

В распредустройстве применена одинарная, трехфазная токоведущая линия, выполненная с медных плоских шин с закругленными краями сечением:

• для тока до 800A 1x(60x10 R5 мм),
• для тока до 1600A 2x(60x10 R5 мм).

Сборные шины расположены в отдельном отсеке в задней верхней части шкафа, поддерживаются на проходных изоляторах, установленных на плитах с PVC которые крепятся к боковым стенкам.

Распределительные вертикальные шины выполнены с медных плоских шин с закругленными краями сечением:

• для тока до 630A 1x(40x10 R5 мм),
• для тока до 800A 1x(60x10 R5 мм),
• для тока до 1250A 1x(80x10 R5 мм),
• для тока до 1600A 2x(60x10 R5 мм).

Увеличен уровень изоляции шин с помощью покрыванием шин термоусаживающими трубками с толстыми стенками BBIT (Raychem).
Места соединений шин изолированы с помощью специальной изоленты.

Защитное заземление

В каждом шкафу имеется заземляющий провод в виде медной шины сечением 40x10мм, расположенной внизу шкафа спереди отсека присоединения. Эти провода между шкафами соединяются между собой перемычками, создаваязаземляющую магистраль.
Магистраль заканчивается зажимами по бокам распредустройства (левой и правой стороны), служащие для подключения к заземляющей сети объекта.

Кабельное присоединение

Ячейка распредустройства приспособлена к подключению максимально трёх одножильных кабеля в изоляции с искусственного материала на фазу.
Как кабельное оснащение мы рекомендуем продукты фирмы Tyco Electronics (Raychem), дистрибутором которой мы являемся.

Блокировки и защиты от неправильных действий

Распредустройство RELF 36 имеет блокировки требуемые нормой, а также другие дополнительные блокировки, служащие для безопасной работы персонала:
Механические блокировки

1. препятствующие передвижению выкатного элемента из/в рабочее положение при включенном выключателе
   (требование по норме),
2. обеспечивающее выполнение коммутационных операций выключателя только в случае установки выкатного элемента
   в рабочем или в испытательном/отсоединённом положении (требование по норме,
3. обеспечивающее включение заземлителя только в положении испытания/отсоединения или отделения
   выкатного элемента,
4. препятствующие передвижению выкатного элемента с испытательного / отсоединённого положения
   до рабочего положения, если заземлитель включен,
5. препятствующее открыванию дверей аппаратного отсека, если выкатной элемент находится в рабочем
   или промежуточном положении,
6. обеспечивающие изменения положения выкатного элемента, только тогда когда он разблокирован в ячейке,
7. препятствующие открыванию дверей шкафа, если заземлитель отключён.

Электрические блокировки

1. препятствующие включению выключателя, если его вспомогательные цепи не подключены к питанию,
   только механическое отключение выключателя (требование по норме),
2. препятствующие перемещения выкатного элемента в рабочее положение без подключения цепей управления,
3. препятствующие доступу к приводу заземлителя, если включение заземлителя имеет дополнительное требование
   (например, заземлитель сборных шин можно включить только тогда когда выкатные элементы в секции
   в положении испытания/отсоединения)
4. препятствующие доступу к приводу выкатного элемента, если его перемещение имеет дополнительные требования,
5. препятствующие открыванию дверей шкафа, если заземлитель отключён.

Блокировки, за исключением блокировок требуемых нормами, приспосабливаются к требованиям конкретного проекта.

Конструкция дверей разрешает на аварийное разблокирование и предоставления возможности доступа к аппаратному отсеку.

Характеристическое для блокировок дверей является то, что они блокируют замок дверей, а не сами двери.

Задвижки дверей не могут быть разблокированы, пака не наступит заземление распредустройства.

Главные цепи

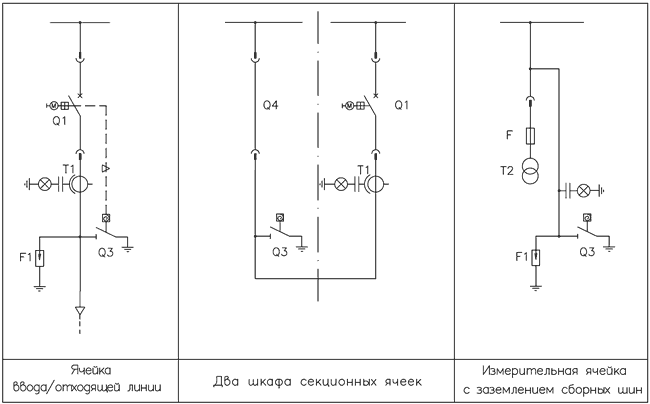

Структурная схема главных цепей

Вспомогательные цепи

Вспомогательные цепи низкого напряжения состоят из системы:

• защит,
• измерений,
• управления,
• автоматики,
• и сигнализации.

Для аппаратов в этих цепей предназначен шкафчик вспомогательных цепей, установленный в верхней части спереди распредустройства.

В стенах шкафчика выполнено ряд отверстий для лотков, кабельных вводов и проходов для проводов. Отверстия закрыты съемными крышками.

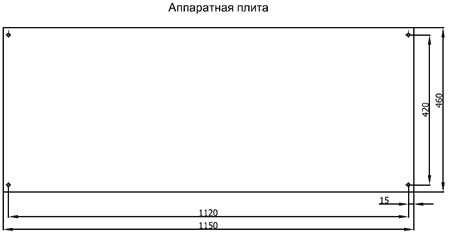

Для крепления аппаратуры запроектировано перфорированную монтажную плиту, расположенную на задней стенке шкафчика.

Аппаратуру можно монтировать также на боковых стенках.

Пример схем монтажных соединений аппаратов главных и вспомогательных цепей для типичного оснащения распредустройства можно получить после консультации с производителем распредустройств.

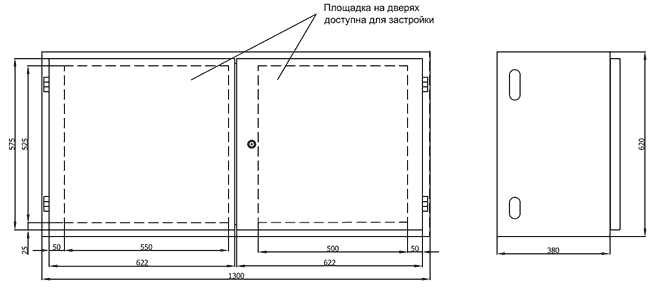

Шкафчик вспомогательных цепей

Оснащение

Коммутационная аппаратура

Распредустройство может быть оснащено:

• вакуумными выключателями VD4 (ABB),
• или выключателями с газовой изоляцией НD4 (АВВ).

Применяется быстрый заземлитель с возможностью включения на короткое замыкание типа EK6 производства АВВ.

Измерительная аппаратура

Для измерения применены трансформаторы тока TPU и напряжения TJP фирмы АВВ.

Для сигнализации напряжения в ячейке распредустройства трансформатор тока имеет встроенный делитель напряжения.

Защитная аппаратура

Для защиты распредустройства от перенапряжений применяется ограничитель перенапряжений типа GXE производства ABB.

В распредустройстве можно применить аппаратуру низкого напряжения произвольного производителя по индивидуальной необходимости клиента.

Возможна застройка произвольной микропроцессорной защиты защищающей цепи среднего напряжения.

В распредустройстве предусмотрено возможность установки дуговой защиты отсеков. Предлагаемые дуговые защиты системы типа ZŁ или VAMP.
Эти системы действуют на принципе выявления возникновения короткого замыкания через детектирование блеска и критериев тока или напряжения внутри защищаемого распредустройства.
В случае одновременности двух условий наступает побуждение системы и в определённом времени (ниже 10 мс) отправляет импульс на отключение главного выключателя.

Aвтоматизация распредустройства

Распредустройство приготовлено к действию в интегрируемой системе:

• управления,
• наблюдения,
• и сбора данных.

С этой целью ячейка оснащается цифровой защитой (с возможностью цифровой коммуникации), также группой электроэнергетической автоматики. Распредустройство может тогда работать в системах дистанционного и автоматического управления.

Установка распредустройства

Способ установки распредустройства, а также внешние подключения кабелей, обусловлены конструкцией объекта, в котором оно будет расположено.

Ячейки должны быть выполнены, с учётом поданных данных на рисунках и дополнительных данных полученных во время согласований с производителем распредустройства.

Шкафы могут быть установлены:

• непосредственно на полу
• на специальной фундаментной раме.закрепленной к полу,
• или на стальной конструкции.

Независимо от конструкции основания, распредустройство должно быть установлено ровно по горизонтали и закреплено к полу.

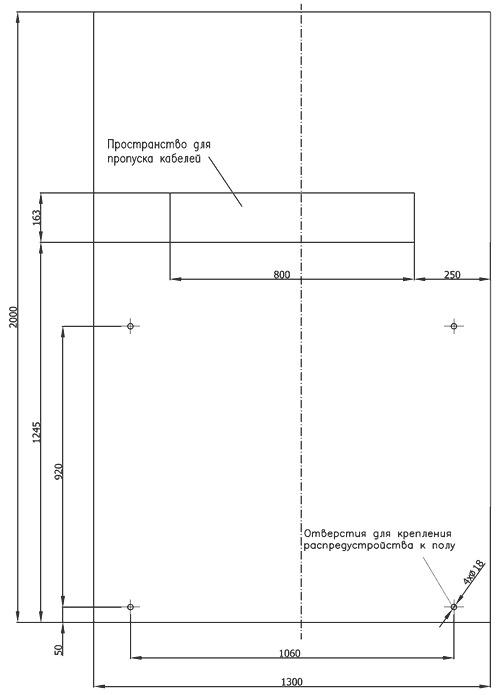

Крепление распредустройства RELF 36 к полу

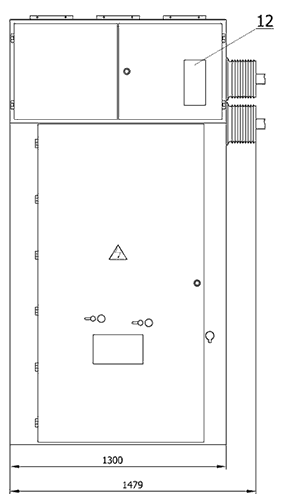

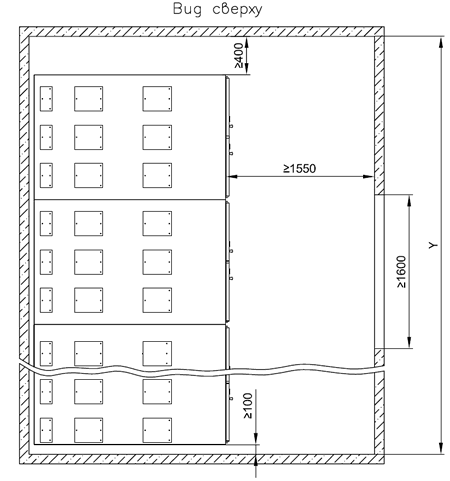

Фронт шкафа Установка распредустройства в помещении

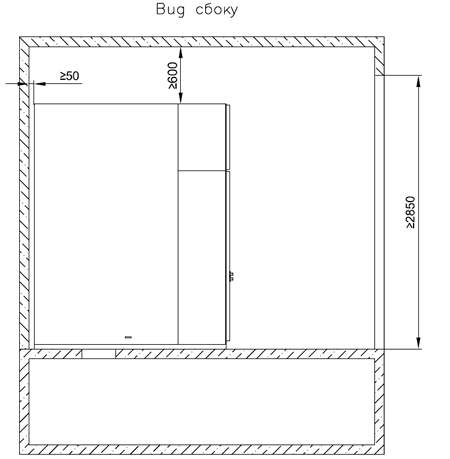

Рисунок oпределяет минимальное расстояние распредустройства от стены помещения. Учитывая технологию монтажа распредустройства рекомендуется, чтобы размер Y помещения был, по крайней мере на 1000 мм больший чем полная длина распредустройства.

Примечание:
В случаи специальных требований, которые влияют на предоставленные размеры, просим связаться с производителем распредустройства.

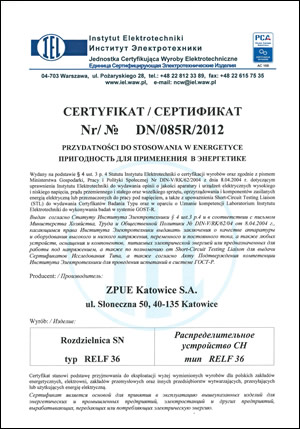

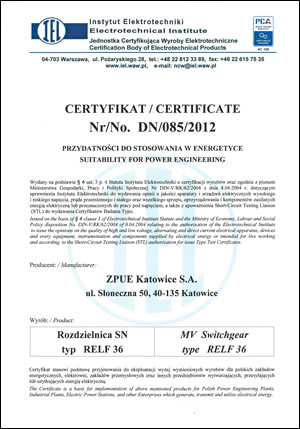

Cертификаты

Дополнительные информации

Упаковка

Для распредустройств RELF 36 применяется три способа упаковки:

• стандартное - шкаф распредустройства расположенный на поддоне обвивают плёнкой с пузырями, затем растягиваемой плёнкой,
• в ящиках - завернутое распредустройство плёнкой, как выше, помещают в ящики,
• специальное для морского транспорта – в середину распредустройства даётся средство, поглощающее сырость, затем шкафы помещают в полиэтиленовые мешки, из которых отсасывают воздух. После согласования распредустройства можно транспортировать соответственно на поддонах или в ящиках.

Перевозка

Распредустройство перевозятся как отдельные шкафы.

Перевозка распредустройства в помещении и до помещения, в котором должно быть смонтировано, может быть осуществлена с помощью подъемного оборудования, вильчатой тележки или роликов.

При перевозке подъемным оборудованием шкафы должны быть укомплектованы транспортными захватами. Угол прогиба канатов, зацепленных на захват, не должен превышать 120°. Прикрепление канатов непосредственно к конструкции ячеек может привести к повреждению.

При перевозке с помощью вильчатой тележки шкаф расположен на поддоне.

В период транспортировки и монтажа шкафов необходимо соблюдать меры предосторожности во избежание повреждений лакокрасочных покрытий.

Главные аппараты (выключатели, контакторы, выдвижные элементы и аппараты вторичных цепей) чувствительные к вибрациям, транспортируются отдельно в оригинальных упаковках производителей.

Оснащение поставляемое вмести с распредустройством

К каждому распредустройству прилагается следующее оснащение:

• соединительные элементы для соединения между собой транспортных составов,
• рукоятка для перемещения выкатного элемента,
• рукоятка к приводу заземлителя,
• ключи к дверям шкафов.

Документы, поставляемые с распредустройством:

• декларация соответствия,
• инструкция по обслуживанию распредустройства,
• техническая документация и гарантийные листы установленной аппаратуры,
• техническая документация распредустройства,
• гарантийный лист.
