Двухэтажные трансформаторные подстанции типа MRw-bP 20/2x2500-14

Oписание

Целью ограничения издержек инвестиции при объектах с большим спросом на установленную мощность, могут быть применены двухэтажные подстанции. Достоинством таких подстанций является сконденсирование большой мощности трансформаторных единиц на небольшой стройплощадке.

Наше собственное проектно-технологическое бюро и линия для отливки бетонных корпусов позволяет производить другие нестандартные двуэтажные подстанции.

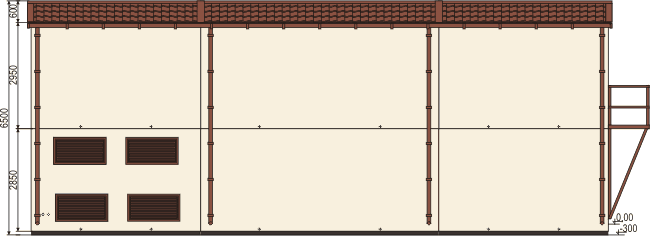

Вид спереди

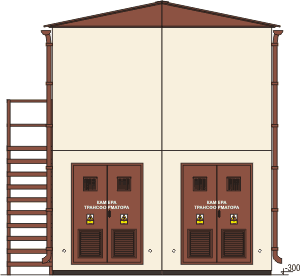

Вид слева

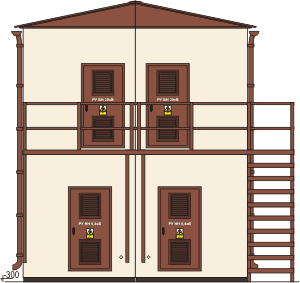

Вид справа

Вид сверху

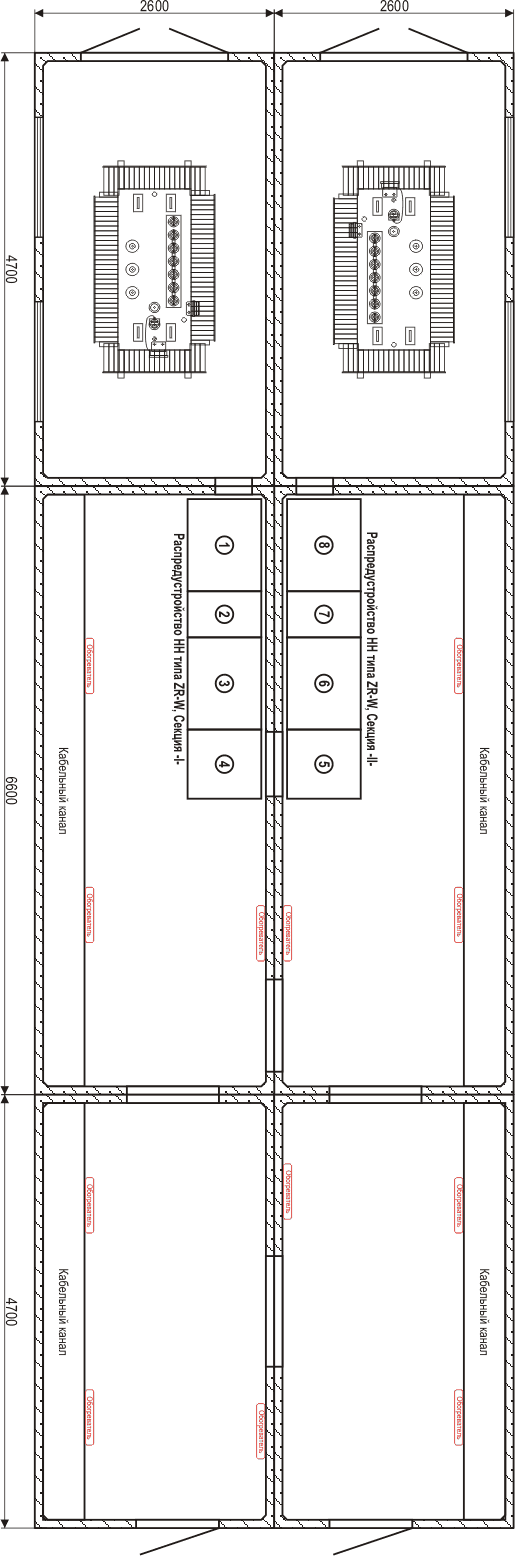

Первый этаж

Второй этаж

Cхема

Параметры

Основные технические параметры
			Распредустройства
		ВН		НН
U_r -	Номинальное напряжение	24/(6, 10, 15) 36 кВ		400 В
I_r -	Номинальный длительный ток	630 ÷ 4000 A		1250 ÷ 6300 A
I_k -	Номинальный ток К.З. 1-сек.	16 ÷ 40 кA (1c)		16 ÷ 105 кA (1s)
I_p -	Номинальный максимальный ток К.З.	40 ÷ 100 кA		35 ÷ 200 кA
f_r -	Номинальная частота		50 Гц
Максимальная мощность трансформатора			до 4000 кВА
Степень защиты			IP 43 (до IP 54)

Подcтанции обладают Сертификатами аккредитованных единиц: Института Электротехники в Варшаве, Объединения Предприятий Исследовательских Центров высоковольтных устройств ЭНЕРГОСЕРТ в Москве, Государственного Производственного Объединения Электроэнергетики БЕЛЭНЕРГО в Миньске и Института Строительной Техники в Варшаве.


Мощность трансформатора [кВА]	Номинальное напряжение трансформатора
	6 кВ	10 кВ	15 кВ	20 кВ	30 кВ	6 кВ	10 кВ	15 кВ	20 кВ	30 кВ	0,4 кВ
	Номинальный ток вставки предохранителя [A]					Номинальный ток трансформатора [A]
40	-	6,3	6,3	6,3	-	-	2,3	1,5	1,15	-	57,7
63	-	10	6,3	6,3	-	-	3,6	2,4	1,8	-	90,9
100	20	16	10	10	6,3	9,6	5,8	3,8	2,9	1,9	144,3
160	31,5	20	16	10	10	15,4	9,2	6,2	4,6	3,1	230,9
250	50/63	31,5	20	16	16	24,1	14,4	9,6	7,2	4,8	360,8
400	800*	50	31,5	25	25	38,5	23,1	15,4	11,5	7,7	577,4
630	125*	80	50	40	31,5	60,6	36,4	24,2	18,2	12,1	909,3
800	125**	100	63	50	40	77	46,2	30,8	23,1	15,4	1155
1000	-	125	63/80	50/63	40	96,2	57,7	38,5	28,9	19,2	1443
1250	-	-	80	63	50	120,3	72,2	48,1	36,1	24,1	1804
1600	-	-	125*	80	63	154	92,4	61,6	46,2	30,8	2309
2000	-	-	-	125*	-	192,5	115,5	77	57,7	38,5	2887
2500	-	-	-	-	-	240,6	144,3	96,2	72,2	48,1	3608
3150	-	-	-	-	-	303,1	181,9	121,2	90,9	60,6	4547
4000	-	-	-	-	-	384,9	230,9	154	115,5	77	5774
* - Трансформаторы в настоящее время не производится
** - Распредустройства СН тип Rotoblok SF и TPM
