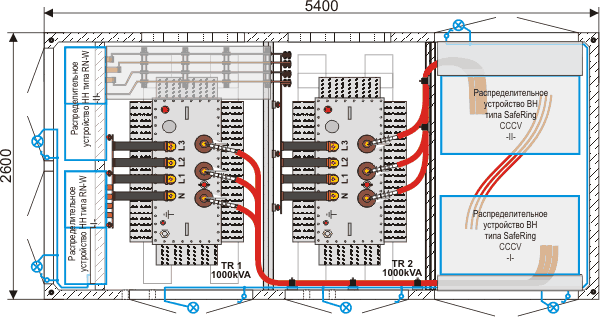

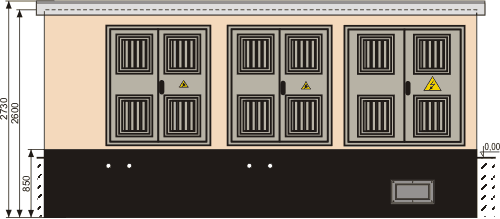

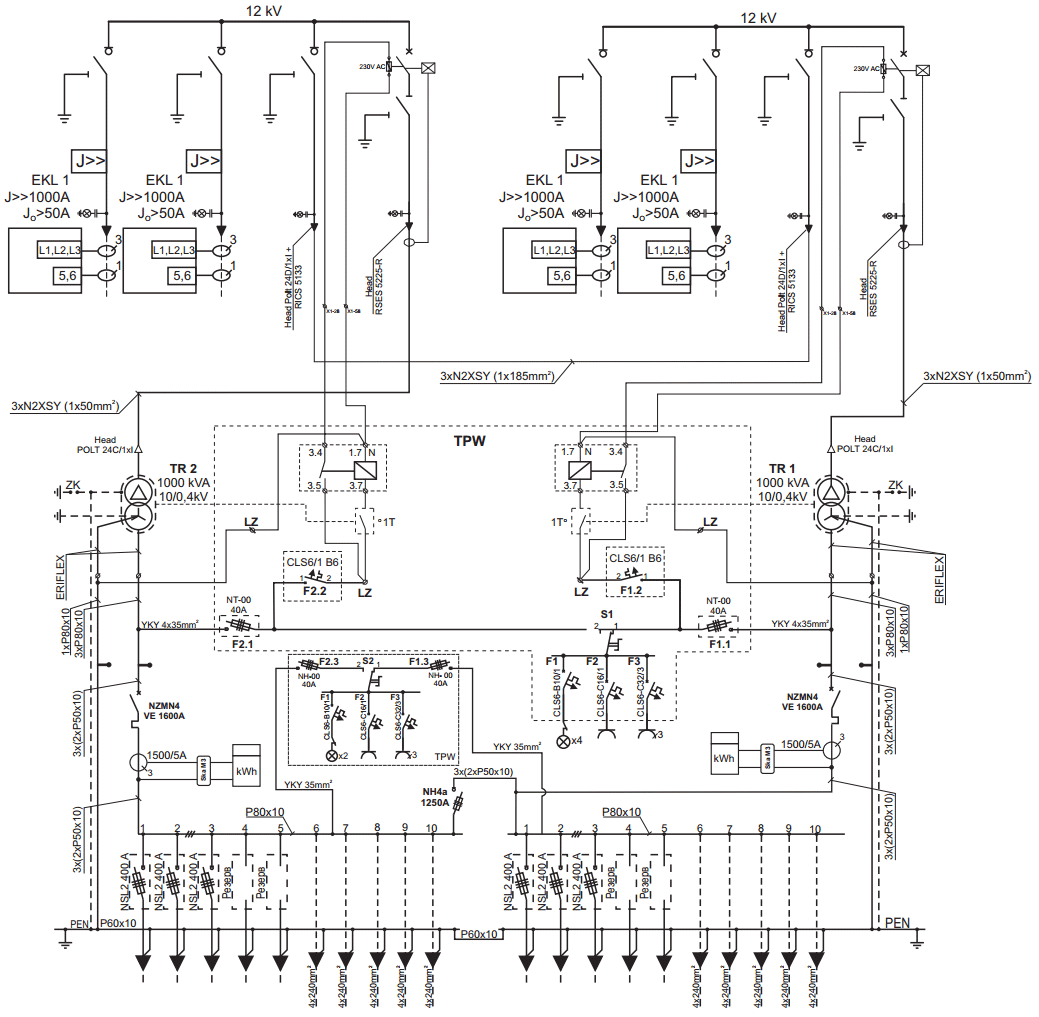

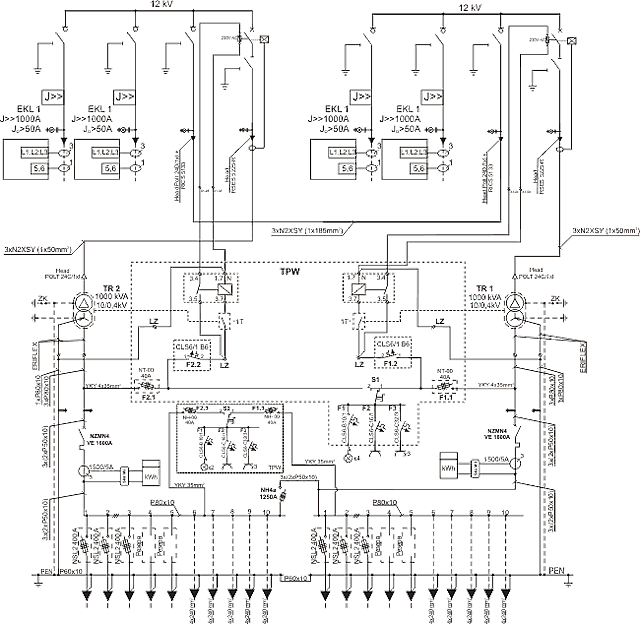

Параметры
| Основные технические параметры | ||||
| Распредустройства | ||||
| ВН | НН | |||
| UN - | Номинальное напряжение | 24 кВ | 400 В | |
| IN - | Номинальный длительный ток | 400 / 630 A | 1250 A | |
| IN1s - | Номинальный ток К.З. 1-сек. | 16 кA | 16 / 20 кA | |
| INsz - | Номинальный максимальный ток К.З. | 40 кA | 35 / 40 кA |
|
| f - | Номинальная частота | 50 Гц | ||
| SN - | Максимальная мощность трансформатора | 630 кВА | ||
| Степень защиты | IP 43 | |||
Первым этапом установки подстанции является выполнение в земле выемки согласно нижеуказанному рисунку. В выемке надо сделать заземляющий контур и подключить к нему заземляющие провода, которые будут подключены к подстанции.
Под подстанцией надо сделать песчано-гравийный балласт толщиной в 200 мм. Надо обратить особенное внимание, чтобы поверхность балласта была выровнена.
На подготовленное таким способом место надо: уставить главный блок подстанции, сверху вставить трансформатор (устанавливая его на шинах), установить крышу.
В случае инсталляции подстанции на влажных грунтах предлагается дополнительно защитить фундамент антивлажной изоляцией. Дополнительно вокруг подстанции надо выполнить систему правильно действующих осушающих фильтров.
Подстанция может быть также установлена на территории III и IV категории влияния рудничной эксплуатации, что подтверждено мнением специалиста по конструктивно-строительной области.
В таком случае, условием правильной работы фундамента является изготовление дополнительного скользащего слоя, выполненного из 2 слоев беспесочного рубероида, уложенного на 100 мм слое тощего бетона в виде плиты, а также подготовка упругой подушки с 500 мм слоем песка, под целой основой (в виде материка или насыпного грунта)
| Мощность трансформатора [кВА] |
Номинальное напряжение трансформатора | ||||||||||
| 6 кВ | 10 кВ | 15 кВ | 20 кВ | 35 кВ | 6 кВ | 10 кВ | 15 кВ | 20 кВ | 35 кВ | 0,4 кВ | |
| Номинальный ток вставки предохранителя [A] | Номинальный ток трансформатора [A] | ||||||||||
| 40 | - | 6,3 | 6,3 | 6,3 | - | - | 2,3 | 1,5 | 1,15 | - | 57,7 |
| 63 | - | 10 | 6,3 | 6,3 | - | - | 3,6 | 2,4 | 1,8 | - | 90,9 |
| 100 | 20 | 16 | 10 | 10 | 6,3 | 9,6 | 5,8 | 3,8 | 2,9 | 1,6 | 144,3 |
| 160 | 31,5 | 20 | 16 | 10 | 6,3 | 15,4 | 9,2 | 6,2 | 4,6 | 2,6 | 230,9 |
| 250 | 50/63 | 31,5 | 20 | 16 | 10 | 24,1 | 14,4 | 9,6 | 7,2 | 4,1 | 360,8 |
| 400 | 80 | 50 | 31,5 | 25 | 16 | 38,5 | 23,1 | 15,4 | 11,5 | 6,6 | 577,4 |
| 630 | 125 | 80 | 50/63 | 40 | 25 | 60,6 | 36,4 | 24,2 | 18,2 | 10,4 | 909,3 |
| 800 | - | 120 | 63 | 40/50 | 31,5 | - | 46,2 | 30,8 | 23,1 | 13,2 | 1155 |
| 1000 | - | 125 | 63/80 | 50/63 | 40 | - | 57,7 | 38,5 | 28,9 | 16,5 | 1443 |
