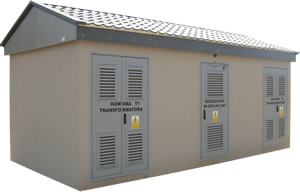

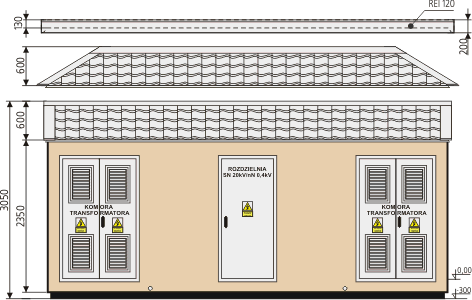

Вид спереди

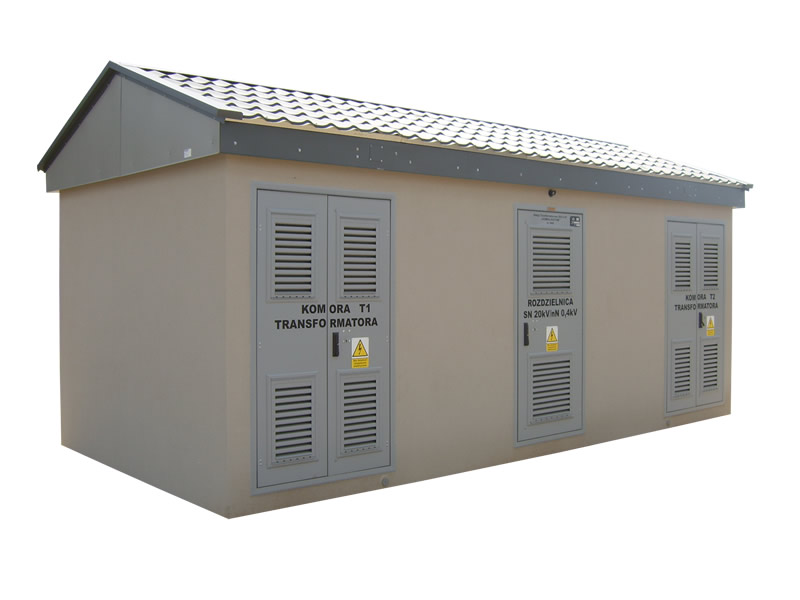

Вид слева

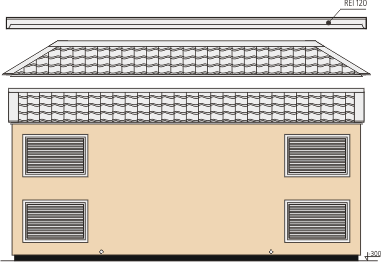

Вид слева

Вид сверху

Подстанции типа MRw-b 20/0,4

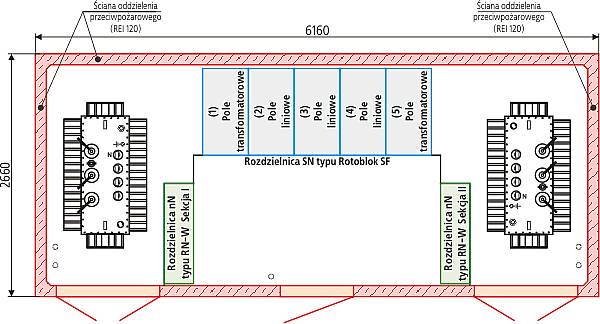

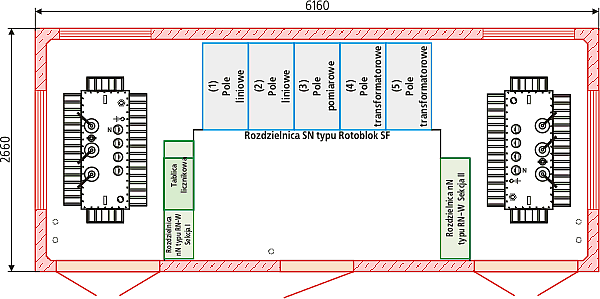

Cхема

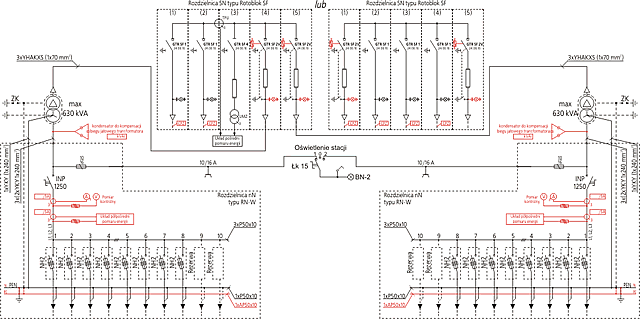

Схема подстанции

Oснащение

		Тип	Макс. кол-во ячеек ВН (выходов НН)
РУ ВН	Стандартное исполнение	TPM-W	2 x 4
РУ НН	Стандартное исполнение	RN-W	2 x 10
Макс. мощность трансформатора - 630 кВА

Macca:
	- фундамент	13000 кг
	- корпус	18000 кг
крыша:
	- металлическая	1200-1400 кг
Полезная площадь:		21,86 м²
Внимание: Красным цветом обозначено добавочное оснащение подстанции.

Параметры

Основные технические параметры
			Распредустройства
		ВН		НН
U_N -	Номинальное напряжение	24/(6, 10, 15) 36 кВ		400 В
I_N -	Номинальный длительный ток	630 ÷ 4000 A		1250 ÷ 6300 A
I_N1s -	Номинальный ток К.З. 1-сек.	16 ÷ 40 кA (1c)		16 ÷ 105 кA (1s)
I_Nsz -	Номинальный максимальный ток К.З.	40 ÷ 100 кA		35 ÷ 200 кA
f -	Номинальная частота		50 Гц
S_N-	Максимальная мощность трансформатора		до 4000 кВА
Степень защиты			IP 43 (до IP 54)

Подcтанции обладают Сертификатами аккредитованных единиц: Института Электротехники в Варшаве, Объединения Предприятий Исследовательских Центров высоковольтных устройств ЭНЕРГОСЕРТ в Москве, Государственного Производственного Объединения Электроэнергетики БЕЛЭНЕРГО в Миньске и Института Строительной Техники в Варшаве.


Мощность трансформатора [кВА]	Номинальное напряжение трансформатора
	6 кВ	10 кВ	15 кВ	20 кВ	35 кВ	6 кВ	10 кВ	15 кВ	20 кВ	35 кВ	0,4 кВ
	Номинальный ток вставки предохранителя [A]					Номинальный ток трансформатора [A]
40	-	6,3	6,3	6,3	-	-	2,3	1,5	1,15	-	57,7
63	-	10	6,3	6,3	-	-	3,6	2,4	1,8	-	90,9
100	20	16	10	10	6,3	9,6	5,8	3,8	2,9	1,6	144,3
160	31,5	20	16	10	6,3	15,4	9,2	6,2	4,6	2,6	230,9
250	50/63	31,5	20	16	10	24,1	14,4	9,6	7,2	4,1	360,8
400	80	50	31,5	25	16	38,5	23,1	15,4	11,5	6,6	577,4
630	125	80	50/63	40	25	60,6	36,4	24,2	18,2	10,4	909,3
800	-	120	63	40/50	31,5	-	46,2	30,8	23,1	13,2	1155
1000	-	125	63/80	50/63	40	-	57,7	38,5	28,9	16,5	1443
