ZK7. Nr kat. 14/...
Schemat elektryczny

Złącza kablowe w obudowach z tworzywa termoutwardzalnego - schemat elektrycznyZłącza kablowe w obudowach z tworzywa termoutwardzalnego - schemat elektryczny

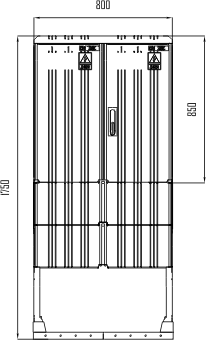

Widok złącza  Rozmieszczenie aparatury
Złącza kablowe w obudowach z tworzywa termoutwardzalnego - widok złączaZłącza kablowe w obudowach z tworzywa termoutwardzalnego - widok złącza

Złącza kablowe w obudowach z tworzywa termoutwardzalnego - rozmieszczenie aparatury
Wyposażenie
  1. Obudowa SKRF 800/800/1
  2. Podstawy bezpiecznikowe listwowe 400A
  3. Podstawa bezpiecznikowa listwowa sprzęgłowa 400A (dotyczy złącza ZK7c)
  4. Szyny prądowe oraz PEN Cu30x5
ZK6. Nr kat. 13/...
Schemat elektryczny

Złącza kablowe w obudowach z tworzywa termoutwardzalnego - schemat elektrycznyZłącza kablowe w obudowach z tworzywa termoutwardzalnego - schemat elektryczny
Widok złącza  Rozmieszczenie aparatury
Złącza kablowe w obudowach z tworzywa termoutwardzalnego - widok złączaZłącza kablowe w obudowach z tworzywa termoutwardzalnego - widok złącza

Złącza kablowe w obudowach z tworzywa termoutwardzalnego - rozmieszczenie aparatury
Wyposażenie
  1. Obudowa SKRF 800/800/1
  2. Podstawy bezpiecznikowe listwowe 400A
  3. Podstawa bezpiecznikowa listwowa sprzęgłowa 400A (dotyczy złącza ZK6c)
  4. Szyny prądowe oraz PEN Cu30x5
ZK4. Nr kat. 08/...
Schemat elektryczny
Złącza kablowe w obudowach z tworzywa termoutwardzalnego - schemat elektrycznyZłącza kablowe w obudowach z tworzywa termoutwardzalnego - schemat elektryczny
Widok złącza  Rozmieszczenie aparatury
Złącza kablowe w obudowach z tworzywa termoutwardzalnego - widok złączaZłącza kablowe w obudowach z tworzywa termoutwardzalnego - widok złącza

Złącza kablowe w obudowach z tworzywa termoutwardzalnego - widok złącza

Złącza kablowe w obudowach z tworzywa termoutwardzalnego - widok złącza
Wyposażenie
  1. Obudowa SKRF 800/600/1
  2. Obudowa SKRD 800/600/1
  3. Podstawy bezpiecznikowe 6x400A
  4. Podstawy bezpiecznikowe 6x160A
  5. Rozłącznik bezpiecznikowy pokrywowy 2 x 400A
  6. Rozłącznik bezpiecznikowy pokrywowy 2 x 160A
  7. Szyna PEN Al 40x5

ZK4. Nr kat. 10/...
Schemat elektryczny
Złącza kablowe w obudowach z tworzywa termoutwardzalnego - schemat elektrycznyZłącza kablowe w obudowach z tworzywa termoutwardzalnego - schemat elektryczny
Widok złącza Rozmieszczenie aparatury
Złącza kablowe w obudowach z tworzywa termoutwardzalnego - widok złączaZłącza kablowe w obudowach z tworzywa termoutwardzalnego - widok złącza

Złącza kablowe w obudowach z tworzywa termoutwardzalnego - rozmieszczenie aparatury
Wyposażenie
  1. Obudowa SKRF 520/800/1
  2. Podstawy bezpiecznikowe listwowe 160A
  3. Podstawy bezpiecznikowe listwowe 400A
  4. Szyny prądowe oraz PEN Cu30x5
ZK5. Nr kat. 11/...
Schemat elektryczny

Złącza kablowe w obudowach z tworzywa termoutwardzalnego - schemat elektrycznyZłącza kablowe w obudowach z tworzywa termoutwardzalnego - schemat elektryczny

Złącza kablowe w obudowach z tworzywa termoutwardzalnego - schemat elektryczny
Widok złącza  Rozmieszczenie aparatury
Złącza kablowe w obudowach z tworzywa termoutwardzalnego - widok złączaZłącza kablowe w obudowach z tworzywa termoutwardzalnego - widok złącza

Złącza kablowe w obudowach z tworzywa termoutwardzalnego - rozmieszczenie aparatury
Wyposażenie
  1. Obudowa SKRF 520/800/1
  2. Podstawy bezpiecznikowe listwowe 160A
  3. Podstawy bezpiecznikowe listwowe 400A
  4. Szyny prądowe oraz PEN Cu30x5

ZK5. Nr kat. 12/...
Schemat elektryczny
Złącza kablowe w obudowach z tworzywa termoutwardzalnego - schemat elektrycznyZłącza kablowe w obudowach z tworzywa termoutwardzalnego - schemat elektryczny
Widok złącza Rozmieszczenie aparatury
Złącza kablowe w obudowach z tworzywa termoutwardzalnego - widok złączaZłącza kablowe w obudowach z tworzywa termoutwardzalnego - widok złącza

Złącza kablowe w obudowach z tworzywa termoutwardzalnego - rozmieszczenie aparatury
Wyposażenie
  1. Obudowa SKRF 800/800/1
  2. Podstawy bezpiecznikowe listwowe 400A
  3. Podstawa bezpiecznikowa listwowa sprzęgłowa 400A (dotyczy złącza ZK5c)
  4. Szyny prądowe oraz PEN Cu 30x5
ZK3. Nr kat. 06/...
Schemat elektryczny
Złącza kablowe w obudowach z tworzywa termoutwardzalnego - schemat elektrycznyZłącza kablowe w obudowach z tworzywa termoutwardzalnego - schemat elektryczny
Złącza kablowe w obudowach z tworzywa termoutwardzalnego - schemat elektrycznyZłącza kablowe w obudowach z tworzywa termoutwardzalnego - schemat elektryczny
Widok złącza  Rozmieszczenie aparatury
Złącza kablowe w obudowach z tworzywa termoutwardzalnego - widok złączaZłącza kablowe w obudowach z tworzywa termoutwardzalnego - widok złącza

Złącza kablowe w obudowach z tworzywa termoutwardzalnego - rozmieszczenie aparatury

Złącza kablowe w obudowach z tworzywa termoutwardzalnego - rozmieszczenie aparatury
Wyposażenie
  1. Obudowa SKRF 800/600/1
  2. Obudowa SKRD 800/600/1
  3. Podstawy bezpiecznikowe 9 x 400A
  4. Rozłącznik bezpiecznikowy pokrywowy 400A
  5. Szyna PEN AI 40x5

ZK3. Nr kat. 07/...
Schemat elektryczny
Złącza kablowe w obudowach z tworzywa termoutwardzalnego - schemat elektrycznyZłącza kablowe w obudowach z tworzywa termoutwardzalnego - schemat elektryczny
Widok złącza Rozmieszczenie aparatury
Złącza kablowe w obudowach z tworzywa termoutwardzalnego - widok złączaZłącza kablowe w obudowach z tworzywa termoutwardzalnego - widok złącza

Złącza kablowe w obudowach z tworzywa termoutwardzalnego - rozmieszczenie aparatury

Złącza kablowe w obudowach z tworzywa termoutwardzalnego - rozmieszczenie aparatury
Wyposażenie
  1. Obudowa SKRF 800/600/1
  2. Obudowa SKRD 800/600/1
  3. Podstawy bezpiecznikowe 9x400A
  4. Rozłącznik bezpiecznikowy pokrywowy 400A
  5. Szyna PEN Al 40x5

ZK3. Nr kat. 09/...
Schemat elektryczny
Złącza kablowe w obudowach z tworzywa termoutwardzalnego - schemat elektrycznyZłącza kablowe w obudowach z tworzywa termoutwardzalnego - schemat elektrycznyZłącza kablowe w obudowach z tworzywa termoutwardzalnego - schemat elektryczny
Widok złącza Rozmieszczenie aparatury
Złącza kablowe w obudowach z tworzywa termoutwardzalnego - widok złączaZłącza kablowe w obudowach z tworzywa termoutwardzalnego - widok złącza Złącza kablowe w obudowach z tworzywa termoutwardzalnego - rozmieszczenie aparatury
Wyposażenie
  1. Obudowa SKRF 400/800/1
  2. Podstawy bezpiecznikowe listwowe 160A
  3. Podstawy bezpiecznikowe listwowe 400A
  4. Szyny prądowe oraz PEN Cu30x5
