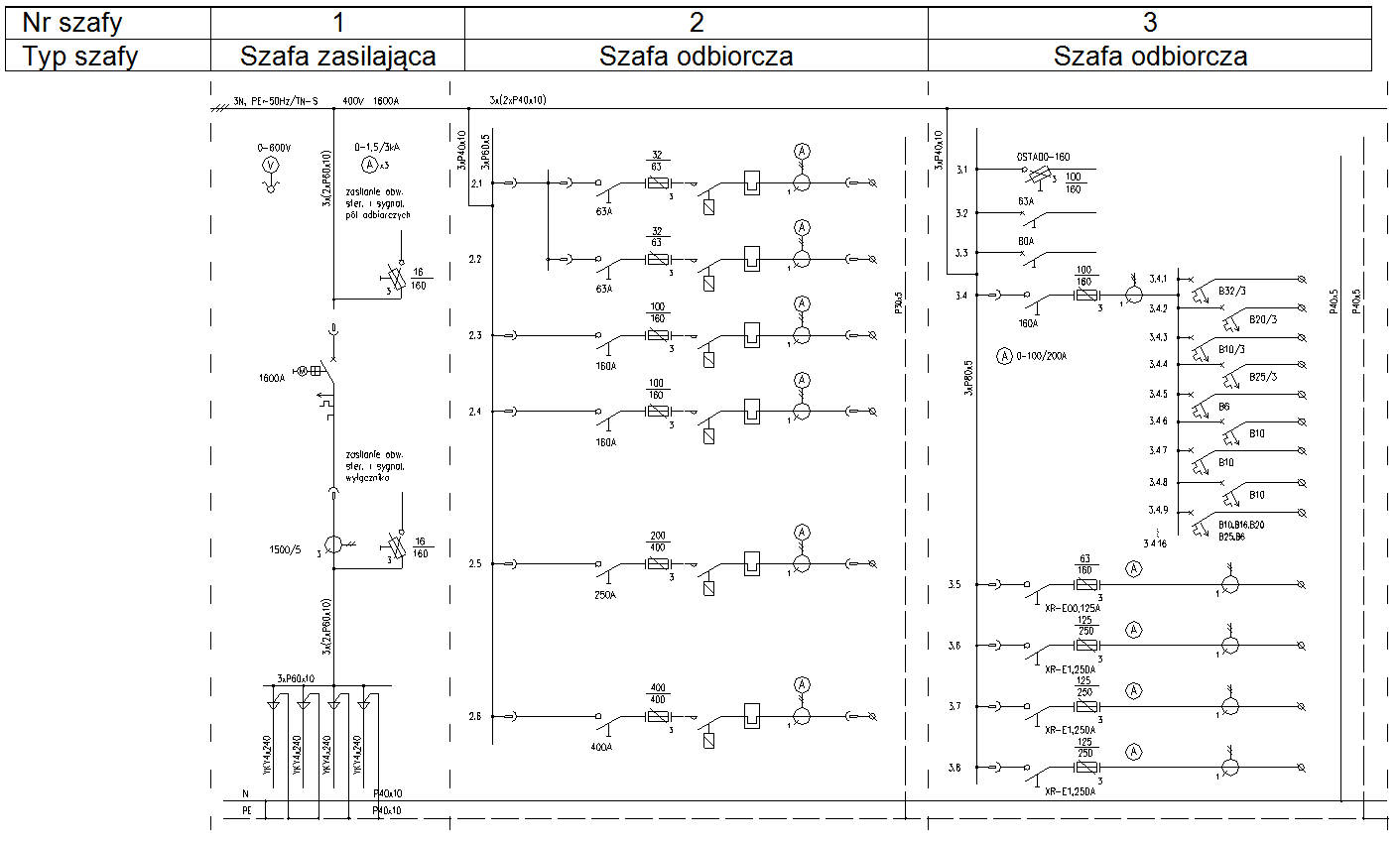

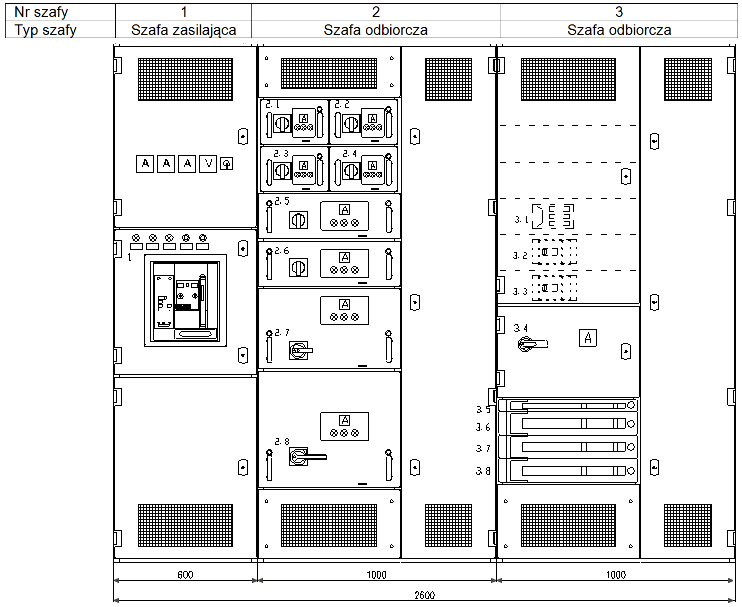

Przykład schematu strukturalnego i elewacji rozdzielnicy

Kliknij aby powiekszyć

Przykład schematu strukturalnego i elewacji rozdzielnicy

Przykład schematu strukturalnego i elewacji rozdzielnicy

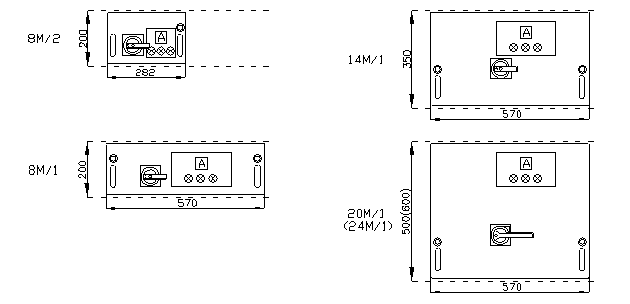

Rys. Przykłady elewacji członów wysuwnych sterowniczo - napędowych
Przykłady elewacji członów wysuwnych sterowniczo - napędowych

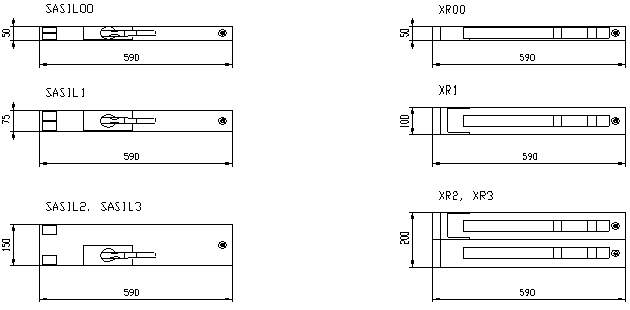

Rys. Przykłady elewacji członów wtykowych - rozłączniki z bezpiecznikami
Przykłady elewacji członów wtykowych - rozłączniki z bezpiecznikami
Typ członu wysuwnego  Dopuszczalna moc obciążenia silnika [kW]
w kategorii AC3 przy napięciu
Maksymalna liczba
członów w szafie
 400V 500V  690V
8M/2   18,5 22 30 18
8M/1  45 55 90 9
14M/1 (20M/1; 24M/1)  160 200 290 4 (2; 2)

Zamawianie

Pełna dokumentacja dołączona do zamówienia powinna zawierać:

  • - schemat strukturalny,
  • - schematy zasadnicze,
  • - schematy połączeń,
  • - algorytmy działania SZR, w przypadku, gdy jest on zamawiany wg rozwiązań producenta,
  • - zestawienie aparatury i osprzętu,
  • - rysunek elewacji,
  • - wykaz treści napisów,
  • - rysunek usytuowania urządzenia w pomieszczeniu,
  • - układ sieci,
    - stopień ochrony,
  • - przekroje, rodzaje i sposoby doprowadzenia linii zasilających i odbiorczych,
  • - warunki ustawienia i posadowienia rozdzielnicy,
  • - warunki transportu wewnętrznego w miejscu zainstalowania, maksymalny wymiar zestawu transportowego,
  • - wymagania odnośnie pakowania,
    - inne szczegółowe wymagania.

W porozumieniu z producentem można zrezygnować z części dokumentów wymienionych wyżej, spisując odpowiednie ustalenia do kontraktu.

Ogólne warunki ustawienia
Wskazówki usytuowania
 Wskazówki usytuowania
 Wskazówki usytuowania



POSADOWIENIE
Podłoże musi być wypoziomowane, a nierówności podłoża nie mogą przekraczać 1 mm / 1000 mm



POSADOWIENIE

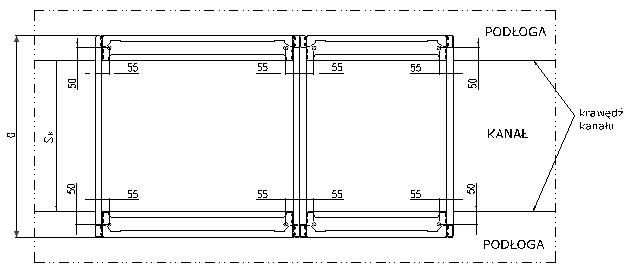

Rozmieszczenie otworów do mocowania rozdzielnicy na kanale kablowym oraz wymiary kanału.
 Rozmieszczenie otworów do mocowania rozdzielnicy na kanale kablowym oraz wymiary kanału

Maksymalna szerokość kanału kablowego:
Sk max = G – 200 [mm]
G - głębokość szafy rozdzielnicy
Sk - szerokość kanału



Doprowadzenia zewnętrzne



Użyteczna przestrzeń do wprowadzenia kabli od dołu szafy
Szafa bez przedziału przyłączowego Szafa z przedziałem przyłączowym
Użyteczna przestrzeń do wprowadzenia kabli od dołu szafy

G - głębokość szafy rozdzielnicy
S - szerokość szafy
A - głębokość otworu pod przepusty kablowe i kable
A min = 250 [mm]
A max = G – 200 [mm]

Rozdzielnica może być posadowiona bezpośrednio na posadzce, na ramie kanału lub na konstrukcji stalowej obiektu.



Posadowienie rozdzielnicy bez ramy nośnej

Posadowienie na posadzce
 Posadowienie na posadzce

Posadowienie na kanale
Posadowienie na kanale
