MRw-b2pp m

Kontenerowe stacje transformatorowe w obudowie betonowej typu MRw-b przystosowane do współpracy z siecią kablową lub kablowo-napowietrzną średniego napięcia o układzie pierścieniowym lub promieniowym oraz siecią kablową niskiego napięcia. Służą do zasilania:

  • - osiedli mieszkaniowych w miastach,
  • - parków i terenów rekreacyjnych,
  • - osiedli podmiejskich i wsi,
  • - placów budów,
  • - zakładów przemysłowych i warsztatów rzemieślniczych.

Stacje przewożone są na miejsce i instalowanie, jako kompletnie wyposażone. Po usytuowaniu wymagają jedynie podłączenia kabli SN, nN, instalacji uziemiającej oraz wstawienia i podłączenia transformatora.

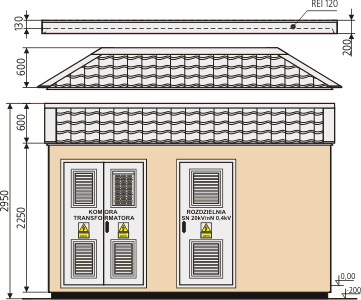

Elewacja frontowa
MRw-bpp 20-1000-3-4P front

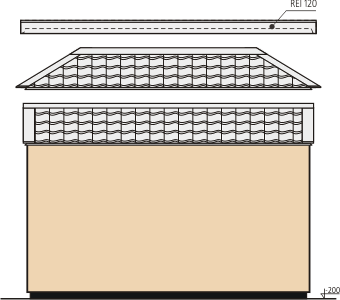

Elewacja tylna
MRw-bpp 20-1000-3-4P tyl
Elewacja boczna - lewa (prawa)
MRw-bpp 20-1000-3-4P bok

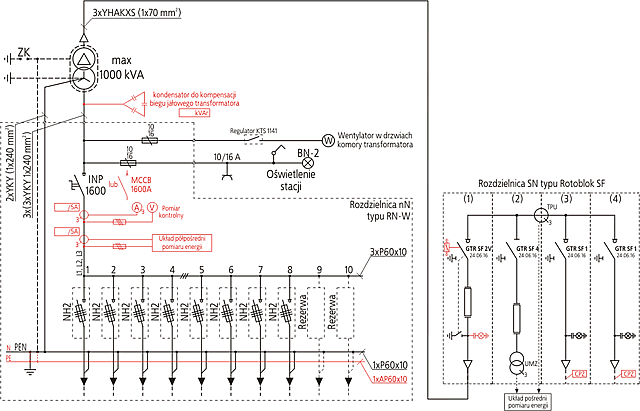

Schemat standardowej stacji typu MRw-bpp 20/1000-3/4P
MRw-bpp 20-1000-3-4P schem st

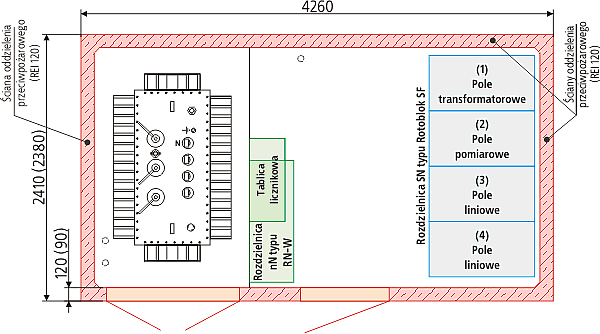

MRw-bpp 20/1000-3 /4P
MRw-bpp 20-1000-3-4P schem
Wyposażenie stacji
    Typ Max. ilość pól SN (odpływów nN)
Rozdzielnica SN wykonanie standardowe Rotoblok 17,5 kV 3
Rotoblok SF 4
Rozdzielnica nN wykonanie standardowe RN-W 10
wykonanie niestandardowe RN-W 19
Maksymalna moc transformatora - 1000 kVA Klasa obudowy - 20

Ciężar stacji
Masa:
  - fundament 5400 kg
  - bryła główna 13000 kg
Dach:
  - betonowy 4000 kg
  - metalowy 450-600 kg
Powierzchnia użytkowa 8,72 m2
